Bosch GAZ 5000 F 32 [6/50] Описание оборудования

6 | Информация о котле

Gaz 5000 F6 720 645 640 (2015/04)

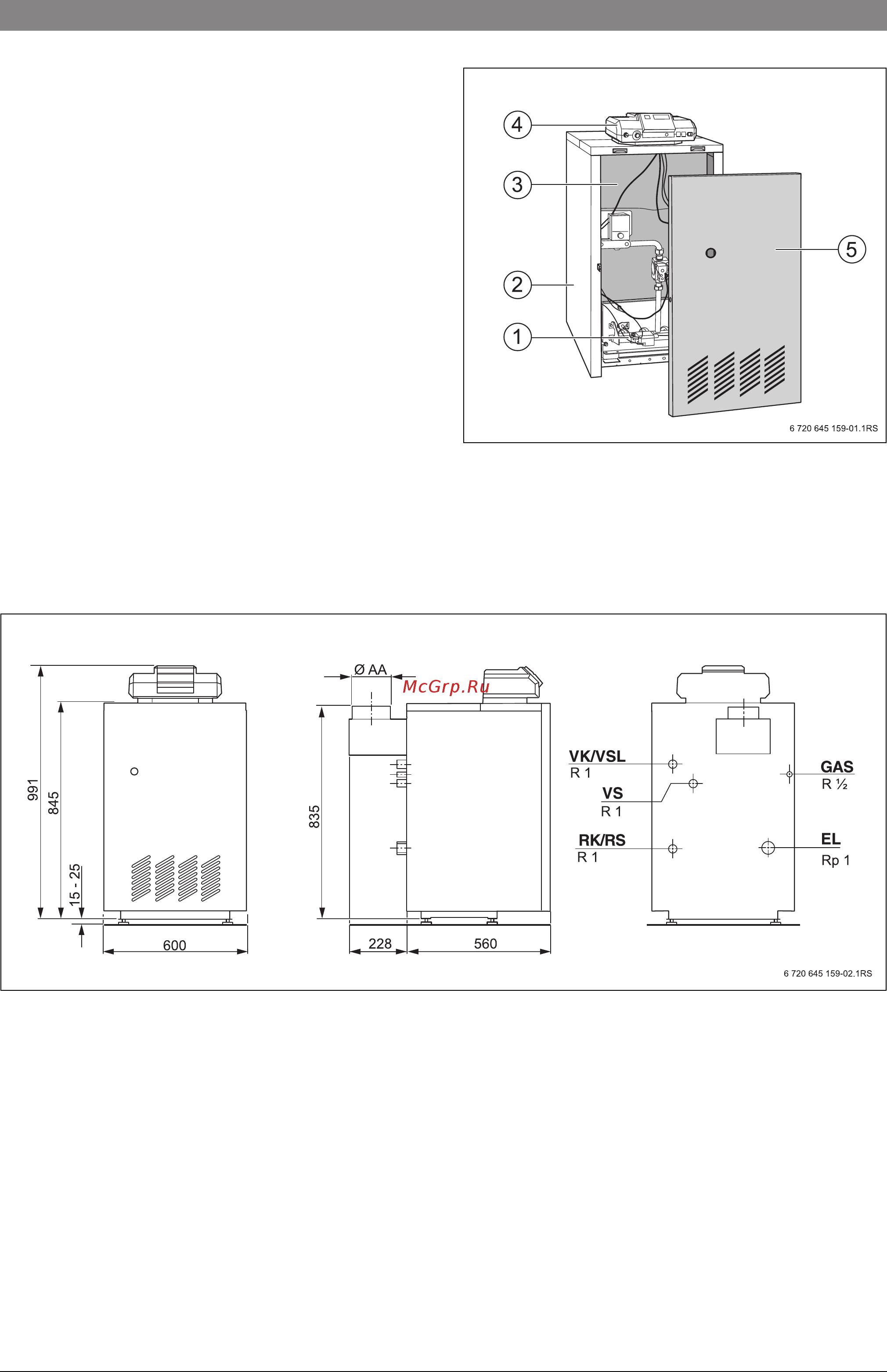

2.6 Описание оборудования

Котёл на заводе комплектуется газовой горелкой. Систему

управления нужно заказывать отдельно.

Основные составные части котла:

• Котловой блок с теплоизоляцией [3] и газовой горелкой.

В котловом блоке тепло, производимое горелкой, передаётся

воде, циркулирующей в системе отопления.

• Облицовка [2] и передняя стенка [5] котла. Облицовка котла и

теплоизоляция препятствуют потерям энергии.

• Cистема управления [4]. Система управления предназначена

для контроля и регулирования отопительной системы.

Рис. 1

[1] Газовая горелка

[2] Облицовка котла

[3] Котловой блок с теплоизоляцией

[4] Cистема управления

[5] Передняя стенка

2.7 Размеры и подключения

Рис. 2 Размеры и подключения (в мм)

EL Слив (подключение крана для заполнения и слива или

расширительного бака)

GAS Подключение газа

RK Обратная линия котла

RS Обратная линия бойлера

VK Подающая линия котла

VS Подающая линия бойлера

VSL Предохранительная подающая линия (подключение

воздушного клапана заказчика)
