18 | Монтаж
Gaz 5000 F6 720 645 640 (2015/04)

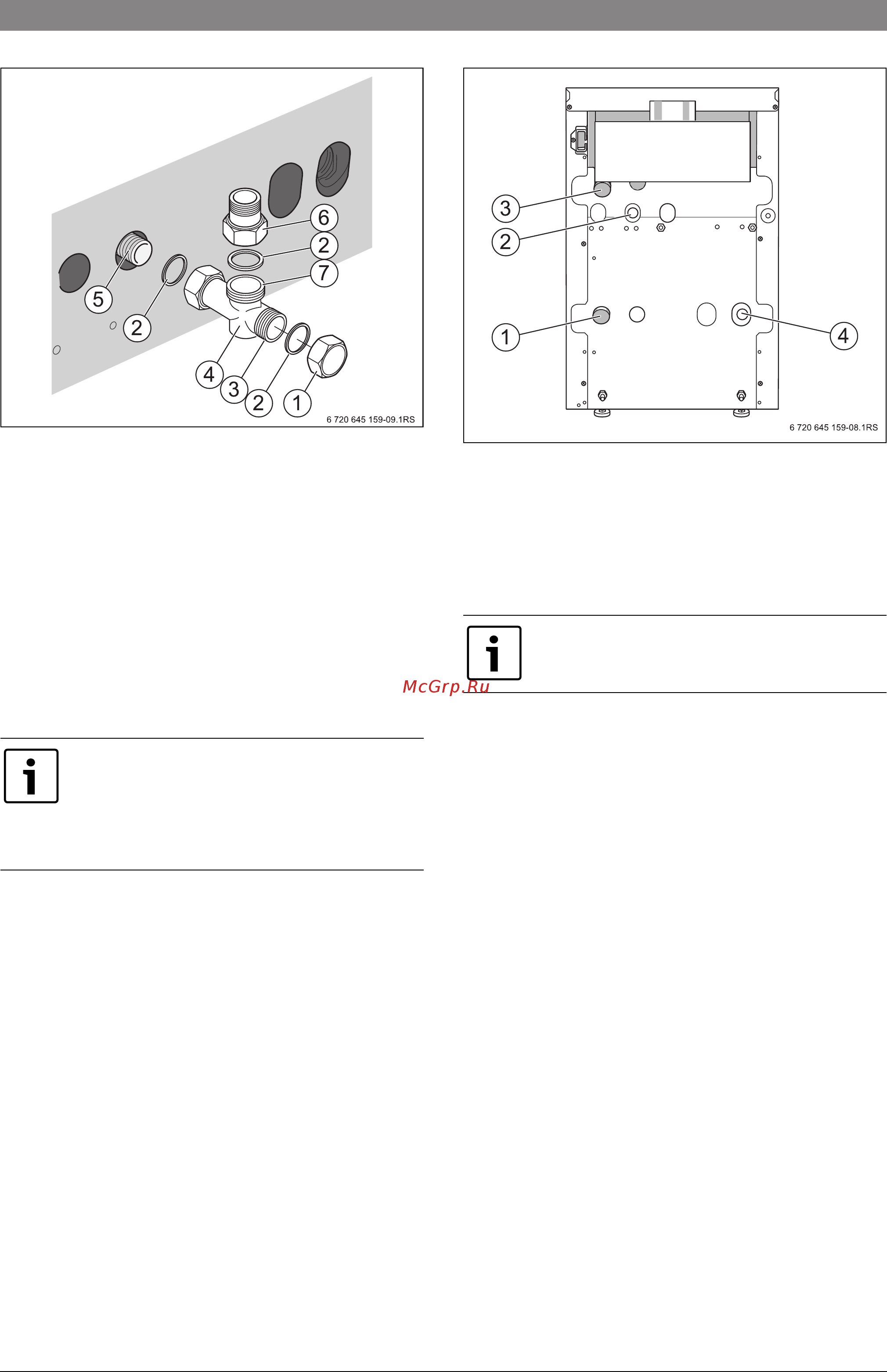

Рис. 10 Подключение обратной линии
[1] Заглушка
[2] Уплотнение
[3] Обратная линия бойлера RS (R 1)
[4] Тройник
[5] Обратная линия котла RK (R 1)
[6] Переходник с G 1¼ на R 1 для подключения к трубной системе
[7] Обратная линия котла G 1¼
5.4.3 Монтаж подающей и обратной линии
▶ Подключите трубу обратной линии к переходнику с G 1¼ на R 1
[4].
▶ Установите на трубу обратной линии кран для заполнения и
слива.
▶ Подключите трубу подающей линии к патрубку VK [3].
5.4.4 Подающая и обратная линии бойлера
Котёл можно подключить к бойлеру непрямого нагрева.
▶ Подсоедините трубу обратной линии бойлера к заднему отводу
тройника ( рис. 10, [3]).
▶ Подсоедините трубу подающей линии к патрубку VS [2].
▶ Если котёл работает без бойлера, то на выход подающей линии
для бойлера нужно установить заглушку.
Рис. 11 Подключение котла
[1] Подключение обратной линии котла (RK; R 1)
[2] Подключение подающей линии бойлера (VS; Rp 1)
[3] Подключение подающей линии котла (VK; R 1)
[4] Переходник с G 1¼ на R 1
5.5 Рекомендации по монтажу отвода дымовых газов
и системы контроля дымовых газов
▶ При монтаже отвода дымовых газов соблюдайте общие
действующие нормы и правила ( глава 3.4, стр. 13).
При монтаже отвода дымовых газов соблюдайте следующее:
• Сечение дымовой трубы должно быть рассчитано в соответствии
с действующими нормами.
• Для отвода дымовых газов выбирайте кратчайший путь.
• Соединительный участок отвода дымовых газов должен быть
проложен от котла к дымовой трубе.
• На соединительном участке отвода дымовых газов нельзя
устанавливать запорные клапаны с термическим
срабатыванием.
5.5.1 Реле контроля дымовых газов (дополнительное
оборудование)
Проверьте, нужно ли, исходя из назначения здания, или по
региональным/местным правилам устанавливать систему контроля
дымовых газов.
▶ При необходимости установите реле контроля дымовых газов.
Реле контроля дымовых газов можно дополнительно заказать к
котлу.
Мы рекомендуем установить на подающей линии
комплект безопасности котла (KSS, дополнительное
оборудование). Комплект безопасности может
монтироваться только вместе с комплектом
подключения котла KAS 1 или KAS 2 для обвязки
котёл-бойлер или отопительного контура.
Перед началом монтажных работ проинформируйте
об этом местные уполномоченные организации,
осуществляющие надзор за дымовыми трубами.
