Монтаж | 17
6 720 645 640 (2015/04)Gaz 5000 F
5.3.2 Выравнивание котла
С помощью опорных болтов [1] можно компенсировать неровности
поверхности или фундамента.
▶ Установите котёл на то место, где он будет работать.
▶ Выровняйте котёл опорными болтами по уровню в
горизонтальной и вертикальной плоскости.
Таким образом в котле не будет скапливаться воздух.

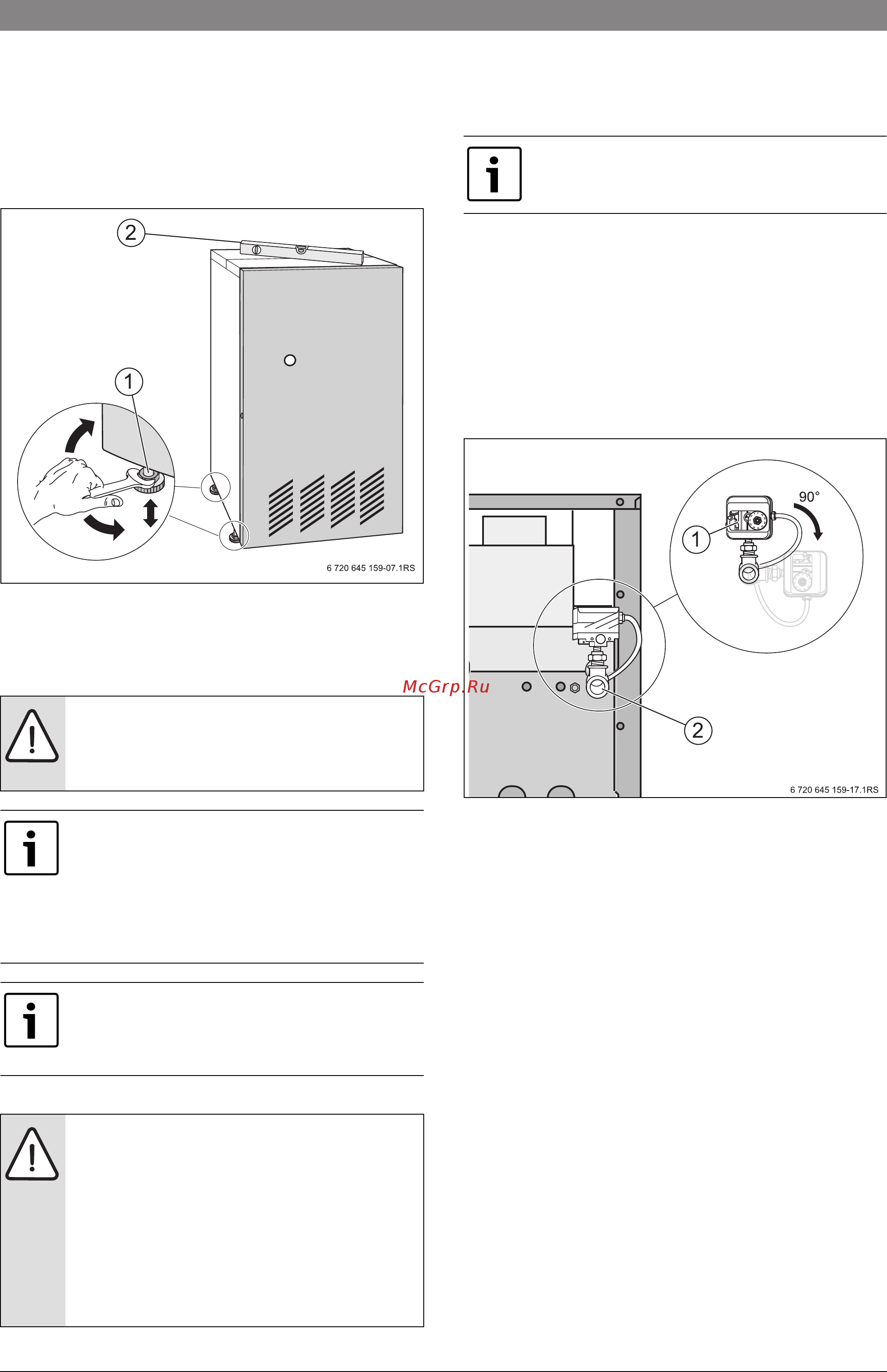

Рис. 8 Выравнивание котла
[1] Опорный болт
[2] Уровень
5.4 Выполнение подключений
5.4.1 Подключение газа
▶ Подсоединяйте газовое оборудование с уплотнениями,
разрешёнными для работы с газом.
▶ Без напряжения подключите газопровод к газовому вводу котла.
Для сжиженного газа:
▶ Установите реле контроля давления газа [2] непосредственно на
патрубок подключения газа [1] на котле так, чтобы
регулировочный диск был направлен вверх или наружу.
▶ Используйте прилагаемый переходник.
▶ Проведите соединительный провод рядом с газопроводом через
заднюю стенку котла и внутри вдоль правой боковой стенки к
системе управления.
▶ Выполните электрическое подключение в соответствии с
электросхемой.
Рис. 9 Подключение газа
[1] Подключение газа
[2] Реле контроля давления газа (требуется только для
сжиженного газа; можно повернуть на 90°)
5.4.2 Подключение обратной линии
Прежде чем подсоединить обратную линию отопительной системы к
котлу, нужно установить соединительный элемент обратной линии.
▶ Вставьте уплотнение [2] в накидную гайку прилагаемого
тройника [4].
▶ Наверните тройник [4] на штуцер RK обратной линии котла [5].
Если не используется система быстрого монтажа (дополнительный
заказ), то подключите обратную линию через прилагаемый
переходник с G 1¼ на R 1 [6].
▶ Вставьте уплотнение [2] в накидную гайку прилагаемого
переходника с G 1ј на R 1 [6].
▶ Установите прилагаемый переходник с G 1ј на R 1 [6] для
обратной линии отопления [7] на отвод 90°.
Если не подключен бойлер, то на тройник [4] нужно установить
заглушку [1].
▶ Установите заглушку [1] с уплотнением [2].
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных соединений!
▶ Прокладывайте все трубы до подключения к котлу
без напряжений.
Для защиты отопительной системы мы рекомендуем
установить грязевой фильтр на обратной линии. При
монтаже котла в уже существующую отопительную
систему установка грязевого фильтра обязательна.
▶ Непосредственно перед и после грязевого
фильтра установите запорные краны для очистки
фильтра.
Если для подключения котла не используется
система быстрого монтажа (дополнительное
оборудование), то в подающую линию котла нужно
установить обратный клапан.
OПACHO: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
▶ Работы с газовым оборудованием должны
выполнять только специалисты, имеющие
разрешение на проведение таких работ.
▶ Следите за тем, чтобы в газопроводе были
установлены уплотнения.Для газовоздушной
смеси существует опасность взрыва!Проверьте
отсутствие утечки газа во всех газопроводах и
резьбовых соединениях.
Мы рекомендуем установить на газопроводе фильтр.
▶ При монтаже и эксплуатации соблюдайте
национальные нормы и правила.
