Bosch GAZ 5000 F 32 [20/50] Заполнение и проверка герметичности отопительной системы
![Bosch GAZ 5000 F 32 [20/50] Заполнение и проверка герметичности отопительной системы](/views2/1421794/page20/bg14.png)
20 | Монтаж
Gaz 5000 F6 720 645 640 (2015/04)
5.6 Заполнение и проверка герметичности
отопительной системы
Перед пуском отопительной системы в эксплуатацию проверьте её
герметичность для предотвращения утечек, которые могут
возникнуть во время работы.
▶ Для полного удаления воздуха откройте перед заполнением
системы все отопительные контуры и термостатические вентили.
▶ Закройте колпачковый вентиль, чтобы отделить
расширительный бак от системы.
▶ Откройте смесительный клапан и запорные вентили на
отопительном контуре.
▶ Подсоедините шланг к водопроводному крану. Наденьте
заполненный водой шланг на наконечник крана для заполнения и
слива и закрепите его хомутом.
▶ Откройте кран для заполнения и слива.
Медленно заполните отопительную систему. При этом
наблюдайте за показаниями манометра.

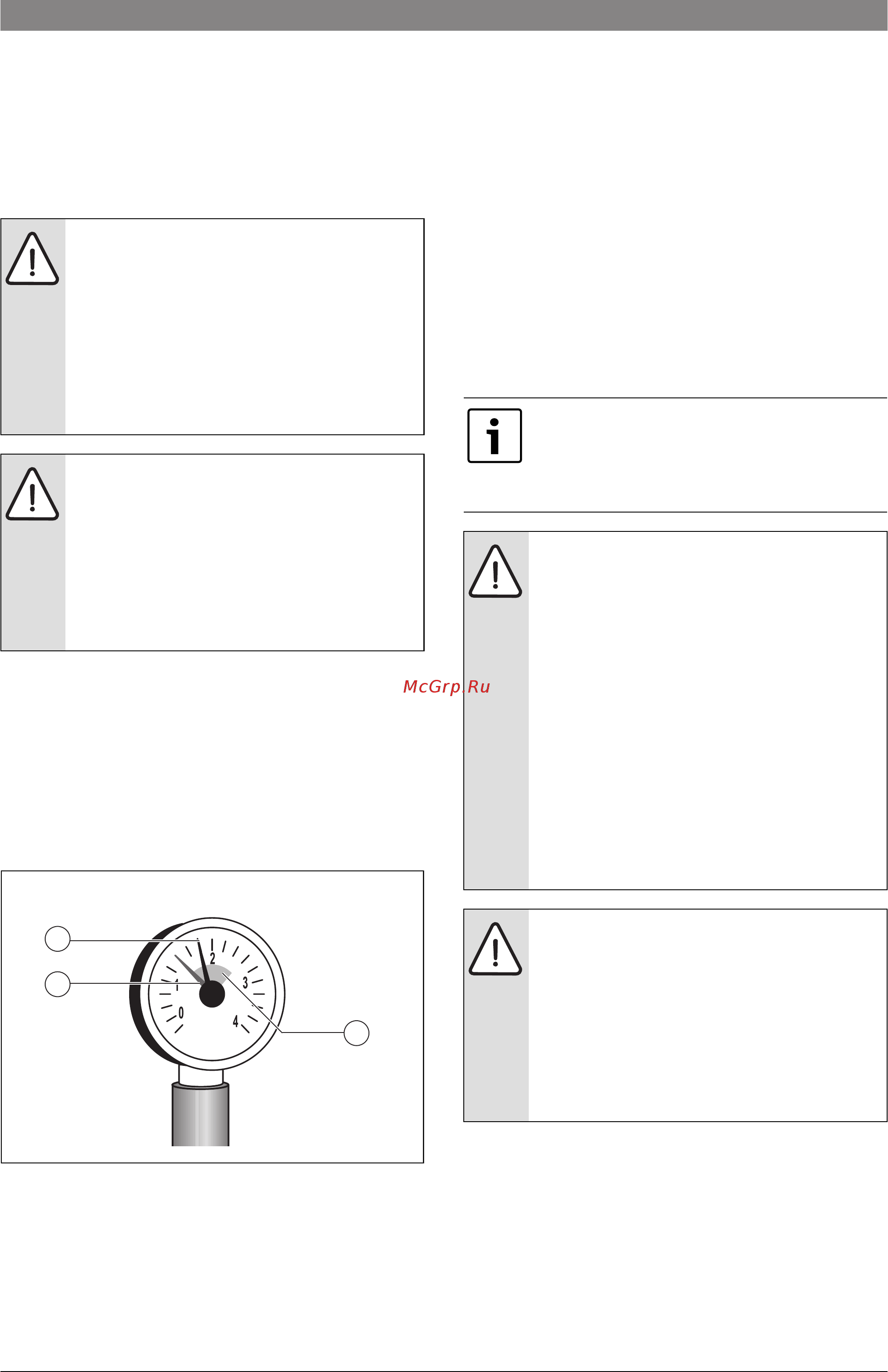

Рис. 13 Манометр для закрытых установок
[1] Красная стрелка
[2] Стрелка манометра
[3] Зелёная зона
▶ Закройте водопроводный кран и кран для заполнения и слива,
когда достигнуто нужное рабочее давление.
▶ Проверьте отсутствие протечек в местах соединений и
трубопроводах.
▶ Выпустите воздух из отопительной системы через воздушные
клапаны на отопительных приборах.
▶ Если давление упадёт из-за удаления воздуха, то нужно добавить
воду.
▶ Отсоедините шланг от крана для заполнения и слива.
▶ Проведите испытания на герметичность (опрессовку) в
соответствии с местными правилами.
▶ После проведения опрессовки отопительной системы и при
отсутствии протечек установите правильное рабочее давление.
5.7 Выполнение электрических подключений
Котёл поставляется с завода с полной электрической разводкой.
При подключении электрического оборудования пользуйтесь
электросхемой и инструкциями на соответствующее оборудование.
Обеспечьте надёжное подключение к электросети в соответствии с
местными инструкциями.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за высокого давления во время
испытания на герметичность!
При высоком давлении возможно повреждение
регулирующей арматуры, предохранительных
устройств и приборов контроля давления.
▶ После заполнения отопительную систему нужно
проверить давлением, соответствующим
давлению срабатывания предохранительного
клапана.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования!
При заполнении отопительной системы в тёплом
состоянии температурные напряжения могут
вызвать появление трещин. Котёл станет
негерметичным.
▶ Заполняйте отопительную систему только в
холодном состоянии (температура подающей
линии не должна превышать 40 °C).
6 720 615 876-59.1RS
3
2
1
Котёл должен отключаться от электросети
стандартным устройством с отсоединением на всех
фазах (расстояние между контактами > 3 мм).
▶ В случае отсутствия такого устройства его нужно
установить.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неправильного монтажа!
При выполнении электрических соединений
соблюдайте следующее:
▶ Осторожно прокладывайте провода и
капиллярные трубки.
▶ При прокладывании не допускайте изломов
капиллярных трубок.
▶ Работы с электрическим оборудованием в
отопительной установке разрешается проводить
только при наличии соответствующей
квалификации.
▶ При отсутствии квалификации выполнение
электрических подключений следует поручить
специализированной фирме, имеющей допуск на
выполнение таких работ.
▶ Выполняйте местные инструкции!
OПACHO: угроза для жизни из-за поражения
электрическим током при открытом приборе
▶ Перед тем, как открыть котёл, обесточьте
отопительную установку аварийным
выключателем системы отопления и отключите
соответствующий защитный автомат в здании.
Выключения только системы управления
недостаточно.
▶ Обеспечьте защиту отопительной установки от
случайного включения.
