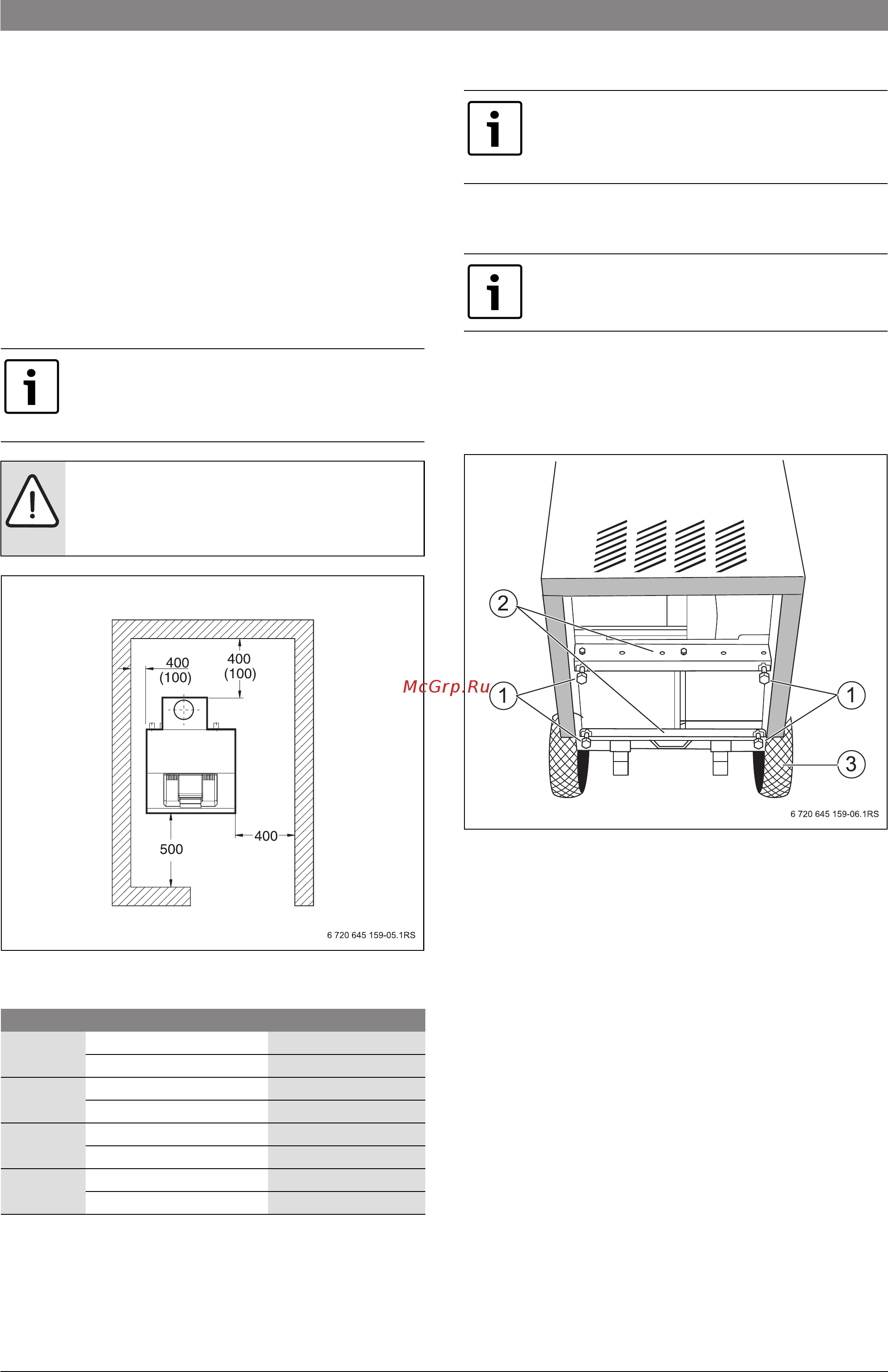

16 | Монтаж
Gaz 5000 F6 720 645 640 (2015/04)
5.2 Рекомендуемые расстояния от стен
При выборе места установки оборудования нужно учитывать
пространство, необходимое для проведения монтажа и сервисных
работ.
При установке котла по возможности соблюдайте рекомендуемые
расстояния от стен.
Площадка или фундамент для установки котла должны быть
ровными и горизонтальными. Установите котёл так, чтобы передний
край котла был вровень с кромкой фундамента.
Котёл может располагаться в помещении слева или справа
относительно входа.
Дальнейшие указания по помещению для установки котла
( глава 3.3, стр. 13).
Рис. 6 Рекомендуемые расстояния от стен
(размеры в мм, в скобках минимальные расстояния)
5.3 Выравнивание котла
5.3.1 Установка опорных болтов на котёл, стоящий на полу
Установка опорных болтов с помощью тележки
▶ Наклоните котёл на тележке назад.
▶ Заверните опорные болты на 5 – 10 мм в резьбовые отверстия
угловых планок.
▶ Осторожно установите котёл.
Рис. 7 Установка опорных болтов с помощью тележки
[1] Опорные болты
[2] Угловая планка
Установка опорных болтов без тележки
▶ Наклоните котёл набок или назад таким образом, чтобы второй
человек мог завернуть опорные болты.
▶ Заверните опорные болты на 5 – 10 мм в резьбовые отверстия
угловых планок.
▶ Осторожно установите котёл.
При необходимости учитывайте дополнительные
расстояния от стен для других компонентов и
соответствующие инструкции по монтажу (например,
для бойлера).
УВЕДОМЛЕНИЕ: возможно повреждение котла из-за
недостаточной несущей способности фундамента.
▶ Устанавливайте котёл только на основание с
достаточной несущей способностью.
Размер Расстояние от стены
A рекомендуемое 500
минимальное
500
B рекомендуемое 400
минимальное
100
C рекомендуемое 400
минимальное
100/400
1)
1) Минимум с одной стороны расстояние от стены 400 мм у котлов с
устройством контроля дымовых газов (доступ к датчику температуры
дымовых газов).
D рекомендуемое 400
минимальное
100
Таб. 23 Рекомендуемые и минимальные расстояния от стен
(размеры в мм)
При подключении бойлеру, устанавливаемому под
котлом или рядом с ним, выполняйте рекомендации
инструкции по монтажу, прилагаемой к трубному
соединению.
Если котёл стоит на полу, то нужно ввернуть в
траверсы четыре опорных болта При установке
бойлера под котлом опорные болты не требуются
