Монтаж | 19
6 720 645 640 (2015/04)Gaz 5000 F
5.5.2 Исполнение системы отвода дымовых газов Bxx
В системах отвода дымовых газов исполнения B забор воздуха для
сжигания топлива производится из помещения, в котором
установлен котёл. Через систему отвода дымовых газов дым
выходит в атмосферу. В этом случае необходимо выполнять
специальные требования, предъявляемые к помещению и
эксплуатации с забором внутреннего воздуха для горения.
Необходимо обеспечить приток достаточного количества воздуха
для горения топлива.
Для подачи воздуха на горение действуют следующие правила:
• Помещение, где установлено оборудование, должно иметь
проём наружу площадью 180 см
2
или два проёма площадью по
90 см
2
каждый.
• Котёл нельзя эксплуатировать в помещениях, где постоянно
находятся люди.
▶ Смонтируйте отвод дымовых газов в соответствии с инструкцией
по монтажу.
Исполнение B
11
(без контроля дымовых газов)
Отопительные котлы без системы контроля дымовых газов можно
устанавливать только в тех нежилых помещениях, где
предусмотрена соответствующая нормам вентиляция, например, в
специальных котельных.
Исполнение B
11BS
(с контролем дымовых газов)
Региональными и национальными нормами или законами может
быть предписана обязательная установка системы контроля
дымовых газов при эксплуатации котла в жилых помещениях, в
других сооружениях, используемых в подобных целях, или в
крышных котельных.
Система контроля перекрывает подачу газа, если дым поступает в
помещение котельной. Горелка выключается.
Повторный пуск котла (после устранения неисправности):
Реле контроля дымовых газов AW 50
Если имеется потребность в тепле, то реле контроля дымовых газов
AW 50 ( рис. 12, [1]) через несколько минут автоматически
включает горелку.
Реле контроля дымовых газов AW 10
▶ На реле контроля дымовых газов AW 10 [2] примерно через две
минуты снимите защитный колпачок [5] и нажмите
разблокировочный штифт [4].

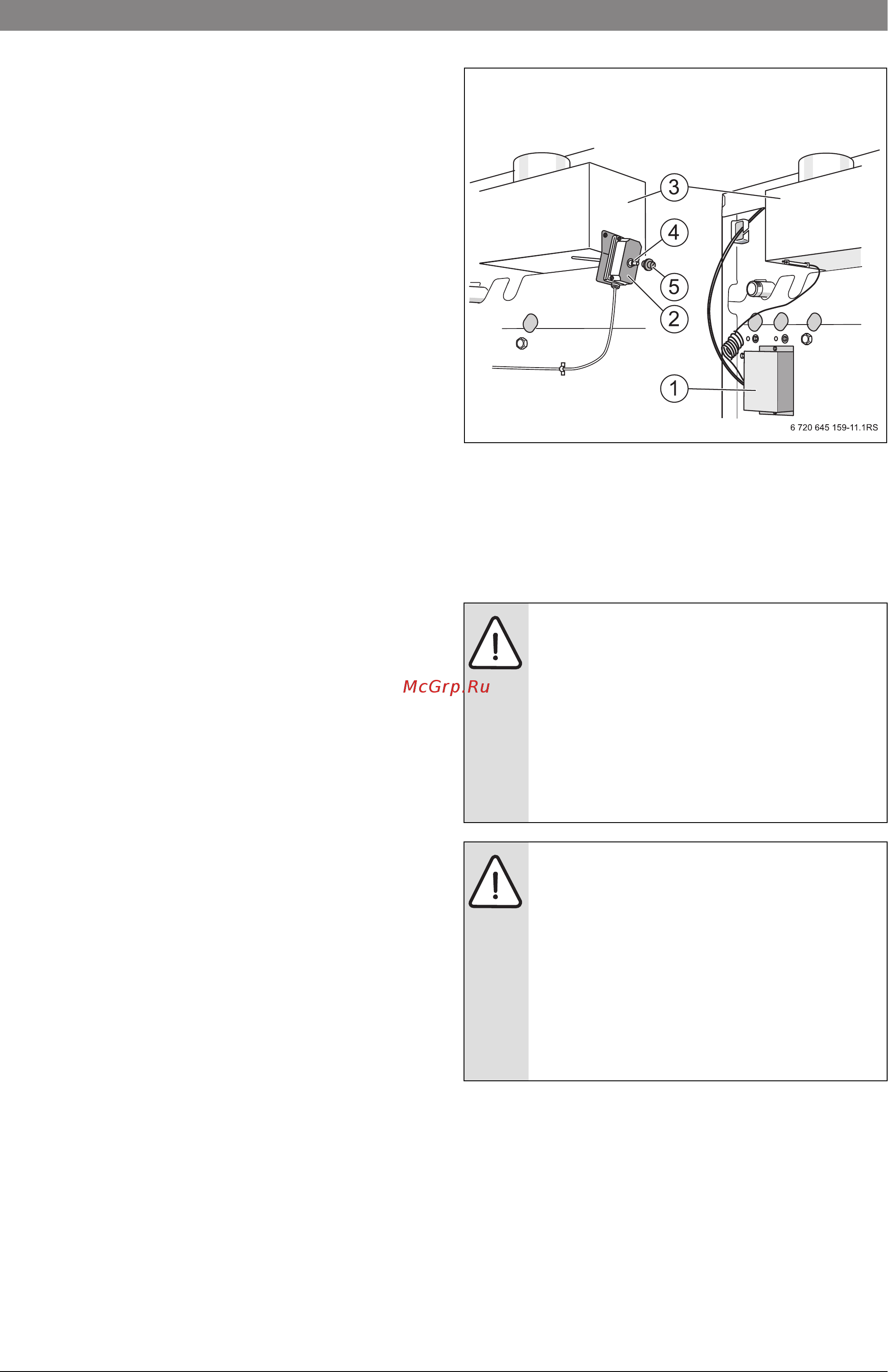

Рис. 12 Реле контроля дымовых газов
[1] Реле контроля дымовых газов AW 50
[2] Реле контроля дымовых газов AW 10
[3] Прерыватель тяги
[4] Разблокировочный штифт
[5] Заглушка
[6] Датчик температуры дымовых газов
OПACHO: угроза для жизни из-за отравления!
При вмешательстве в систему контроля возникает
угроза отравления человека выходящими дымовыми
газами.
▶ Не проводите никаких ремонтов системы
контроля дымовых газов.
▶ При замене применяйте только оригинальные
запасные части от изготовителя.
▶ После замены установите датчик температуры
дымовых газов в заданной позиции.
OПACHO: угроза для жизни из-за отравления!
Недостаточный приток свежего воздуха в
помещение может привести к опасным отравлениям
дымовыми газами!
▶ Следите за тем, чтобы вентиляционные отверстия
для притока и вытяжки воздуха не были
уменьшены в сечении или перекрыты.
▶ Запрещается эксплуатировать отопительный
котёл, если неисправность сразу не устранена.
▶ Укажите письменно лицам, эксплуатирующим
оборудование, на недостатки и опасности.
