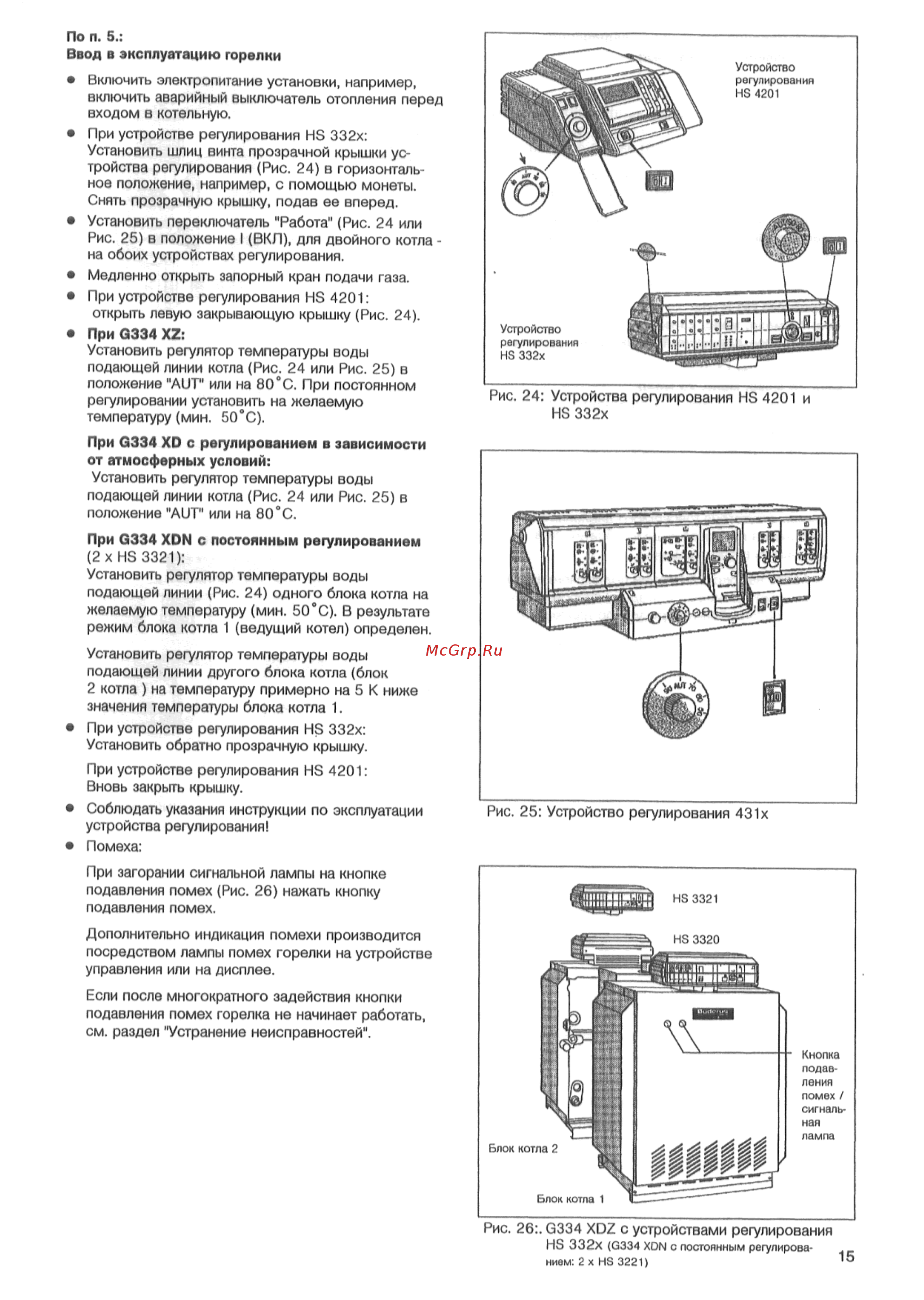

По п 5 Ввод в эксплуатацию горелки Включить электропитание установки например включить аварийный выключатель отопления перед входом в котельную При устройстве регулирования HS 332х Установить шлиц винта прозрачной крышки ус тройства регулирования Рис 24 в горизонталь ное положение например с помощью монеты Снять прозрачную крышку подав ее вперед Установить переключатель Работа Рис 24 или Рис 25 в положение I ВКЛ для двойного котла на обоих устройствах регулирования Медленно открыть запорный кран подачи газа При устройстве регулирования HS 4201 открыть левую закрывающую крышку Рис 24 При G334 XZ Установить регулятор температуры воды подающей линии котла Рис 24 или Рис 25 в положение AUT или на 80 С При постоянном регулировании установить на желаемую температуру мин 50 С Рис 24 Устройства регулирования HS 4201 и HS 332х При G334 XD с регулированием в зависимости от атмосферных условий Установить регулятор температуры воды подающей линии котла Рис 24 или Рис 25 в положение AUT или на 80 С При G334 XDN с постоянным регулированием 2 х HS 3321 Установить регулятор температуры воды подающей линии Рис 24 одного блока котла на желаемую температуру мин 50 С В результате режим блока котла 1 ведущий котел определен Установить регулятор температуры воды подающей линии другого блока котла блок 2 котла на температуру примерно на 5 К ниже значения температуры блока котла 1 При устройстве регулирования HS 332х Установить обратно прозрачную крышку При устройстве регулирования HS 4201 Вновь закрыть крышку Соблюдать указания инструкции по эксплуатации устройства регулирования Помеха Рис 25 Устройство регулирования 431х При загорании сигнальной лампы на кнопке подавления помех Рис 26 нажать кнопку подавления помех Дополнительно индикация помехи производится посредством лампы помех горелки на устройстве управления или на дисплее Если после многократного задействия кнопки подавления помех горелка не начинает работать см раздел Устранение неисправностей Рис 26 6334 ХО2 с устройствами регулирования Н8 332Х 0334 ХОЫ с постоянным регулирова нием 2 х Н8 3221
