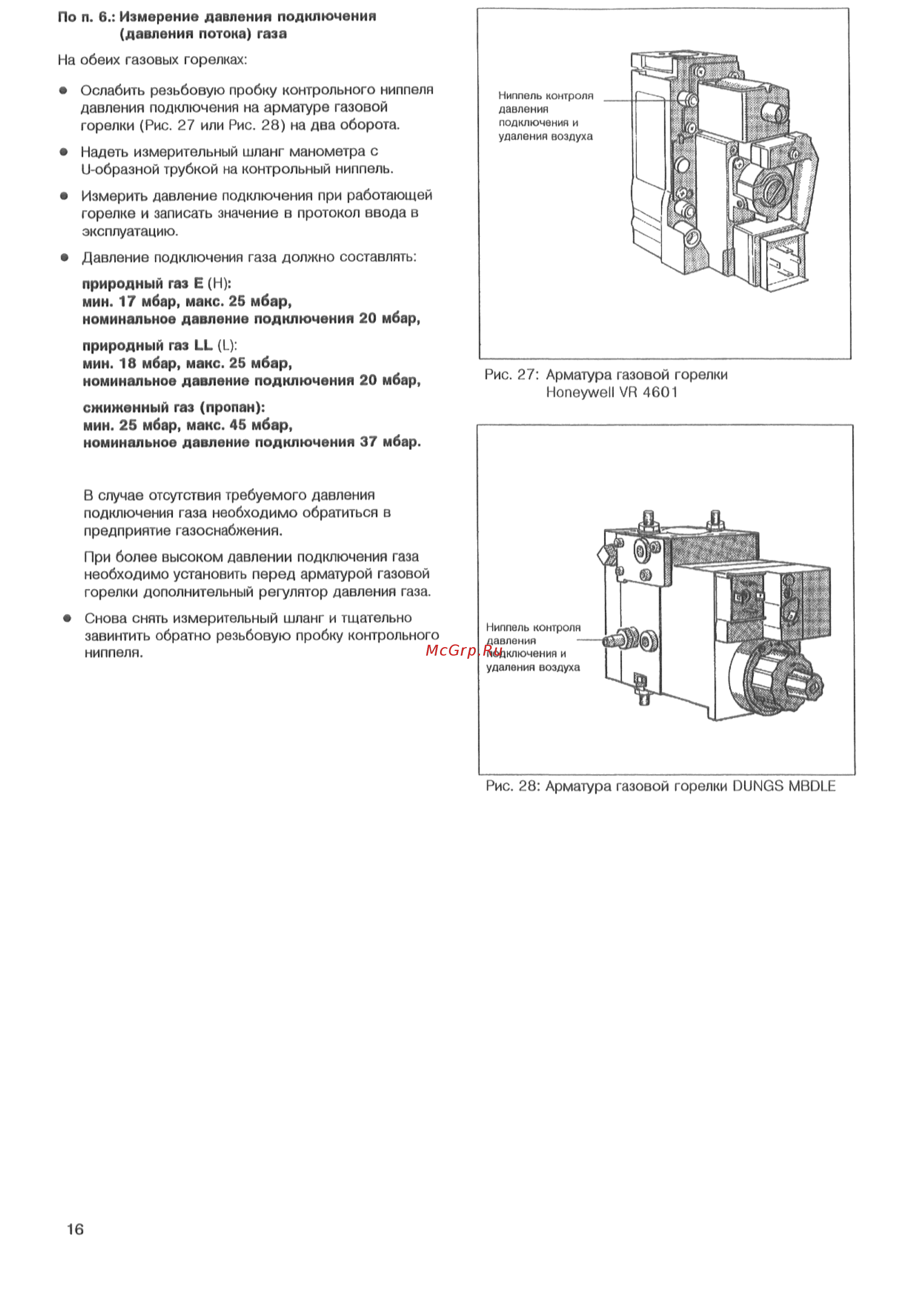

По п 6 Измерение давления подключения давления потока газа На обеих газовых горелках Ослабить резьбовую пробку контрольного ниппеля давления подключения на арматуре газовой горелки Рис 27 или Рис 28 на два оборота Ниппель контроля давления подключения и удаления воздуха Надеть измерительный шланг манометра с и образной трубкой на контрольный ниппель Измерить давление подключения при работающей горелке и записать значение в протокол ввода в эксплуатацию Давление подключения газа должно составлять природный газ Е Н мин 17 мбар макс 25 мбар номинальное давление подключения 20 мбар природный газ ЬЬ I мин 18 мбар макс 25 мбар номинальное давление подключения 20 мбар Рис 27 Арматура газовой горелки Honeywell VR 4601 сжиженный газ пропан мин 25 мбар макс 45 мбар номинальное давление подключения 37 мбар В случае отсутствия требуемого давления подключения газа необходимо обратиться в предприятие газоснабжения При более высоком давлении подключения газа необходимо установить перед арматурой газовой горелки дополнительный регулятор давления газа Снова снять измерительный шланг и тщательно завинтить обратно резьбовую пробку контрольного ниппеля Рис 28 Арматура газовой горелки DUNGS MBDLE 16
