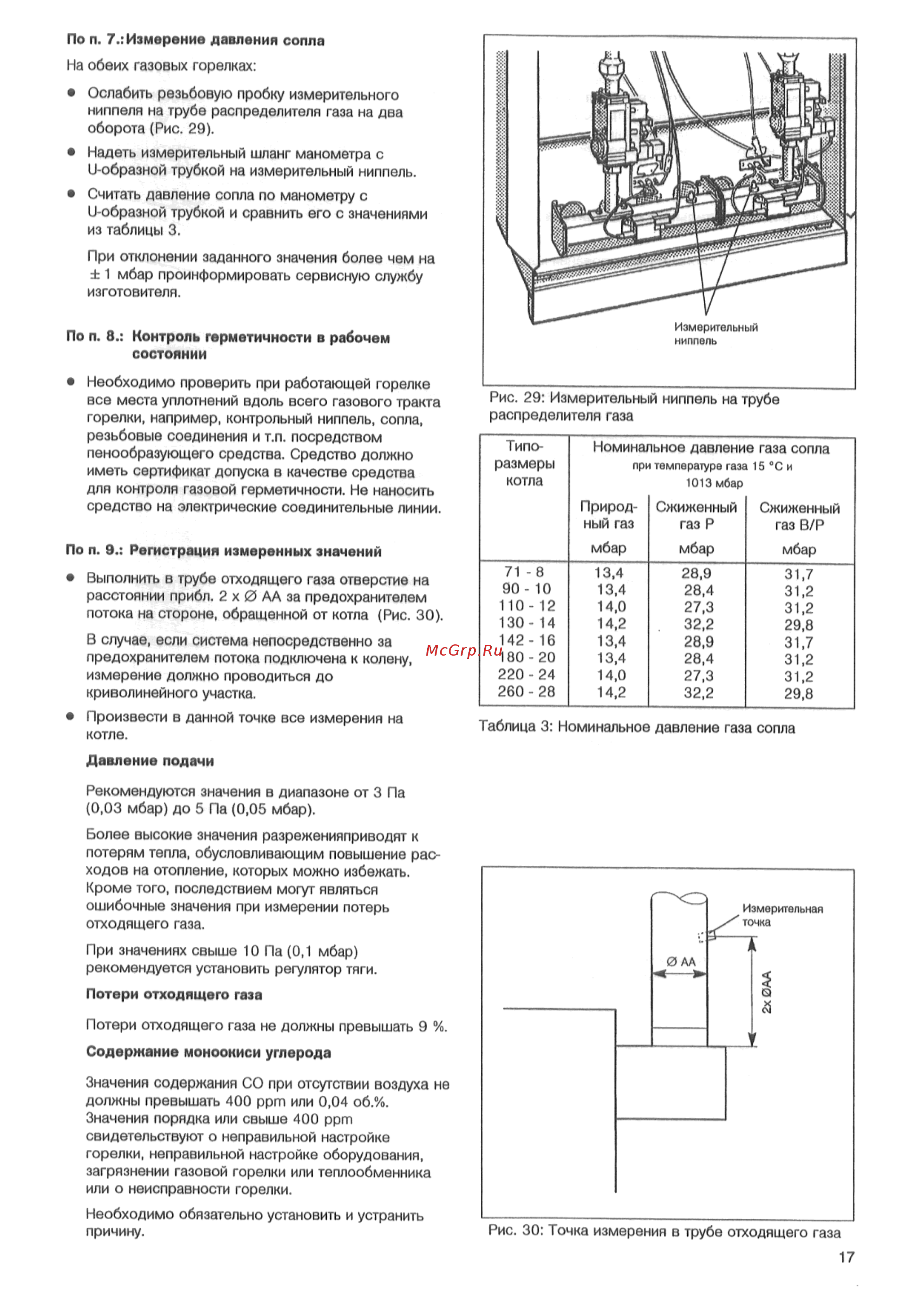

По п 7 Измерение давления сопла На обеих газовых горелках Ослабить резьбовую пробку измерительного ниппеля на трубе распределителя газа на два оборота Рис 29 Надеть измерительный шланг манометра с U образной трубкой на измерительный ниппель Считать давло ine сопла по манометру с U образной трубкой и сравнить его с значениями из таблицы 3 При отклонении заданного значения более чем на 1 мбар проинформировать сервисную службу изготовителя По п 8 Контроль герметичности в рабочем состоянии Необходимо проверить при работающей горелке все места уплотнений вдоль всего газового тракта горелки например контрольный ниппель сопла резьбовые соединения и т п посредством пенообразующего средства Средство должно иметь сертификат допуска в качестве средства для контроля газовой герметичности Не наносить средство на электрические соединительные линии Рис 29 Измерительный ниппель на трубе распределителя газа Типо размеры котла По п 9 Регистрация измеренных значений Выполнить в трубе отходящего газа отверстие на расстоянии прибл 2 х 0 АА за предохранителем потока на стороне обращенной от котла Рис 30 В случае если система непосредственно за предохранителем потока подключена к колену измерение должно проводиться до криволинейного участка Произвести в данной точке все измерения на котле 71 8 90 10 110 12 130 14 142 16 180 20 220 24 260 28 Номинальное давление газа сопла при температуре газа 15 С и 1013 мбар Природ ный газ Сжиженный газ Р Сжиженный газ В Р мбар мбар мбар 13 4 13 4 14 0 14 2 13 4 13 4 14 0 14 2 28 9 28 4 27 3 32 2 28 9 28 4 27 3 32 2 31 7 31 2 31 2 29 8 31 7 31 2 31 2 29 8 Таблица 3 Номинальное давление газа сопла Давление подачи Рекомендуются значения в диапазоне от 3 Па 0 03 мбар до 5 Па 0 05 мбар Более высокие значения разреженияприводят к потерям тепла обусловливающим повышение рас ходов на отопление которых можно избежать Кроме того последствием могут являться ошибочные значения при измерении потерь отходящего газа При значениях свыше 10 Па 0 1 мбар рекомендуется установить регулятор тяги Потери отходящего газа Потери отходящего газа не должны превышать 9 Содержание моноокиси углерода Значения содержания СО при отсутствии воздуха не должны превышать 400 ppm или 0 04 об о Значения порядка или свыше 400 ppm свидетельствуют о неправильной настройке горелки неправильной настройке оборудования загрязнении газовой горелки или теплообменника или о неисправности горелки Необходимо обязательно установить и устранить причину Рис 30 Точка измерения в трубе отходящего газа 17
