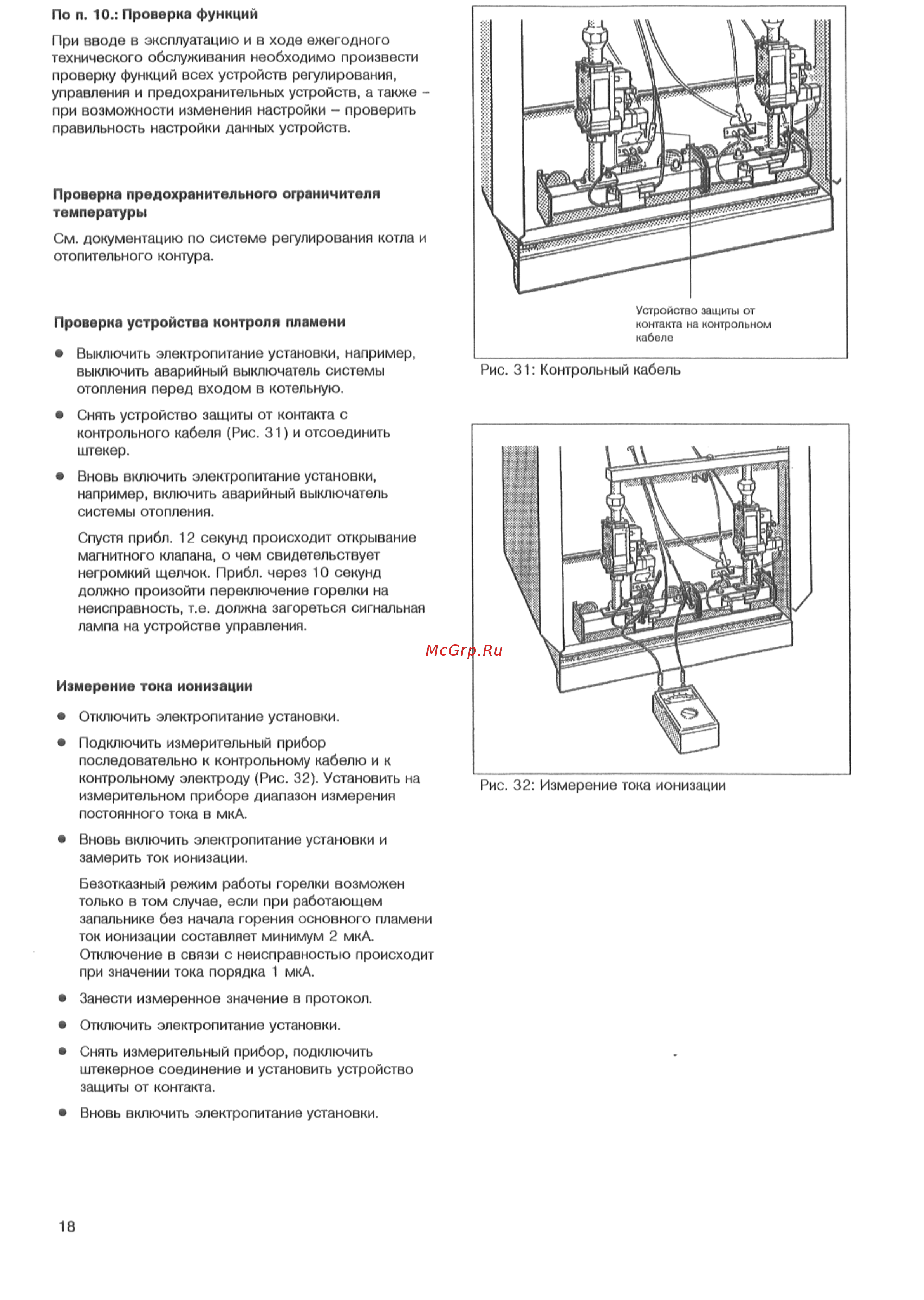

По п 10 Проверна функций При вводе в эксплуатацию и в ходе ежегодного технического обслуживания необходимо произвести проверку функций всех устройств регулирования управления и предохранительных устройств а также при возможности изменения настройки проверить правильность настройки данных устройств Проверка предохранительного ограничителя температуры См документацию по системе регулирования котла и отопительного контура Проверка устройства контроля пламени Выключить электропитание установки например выключить аварийный выключатель системы отопления перед входом в котельную Устройство защиты от контакта на контрольном кабеле Рис 31 Контрольный кабель Снять устройство защиты от контакта с контрольного кабеля Рис 31 и отсоединить штекер Вновь включить электропитание установки например включить аварийный выключатель системы отопления Спустя прибл 12 секунд происходит открывание магнитного клапана о чем свидетельствует негромкий щелчок Прибл через 10 секунд должно произойти переключение горелки на неисправность т е должна загореться сигнальная лампа на устройстве управления Измерение тока ионизации Отключить электропитание установки Подключить измерительный прибор последовательно к контрольному кабелю и к контрольному электроду Рис 32 Установить на измерительном приборе диапазон измерения постоянного тока в мкА Вновь включить электропитание установки и замерить ток ионизации Безотказный режим работы горелки возможен только в том случае если при работающем запальнике без начала горения основного пламени ток ионизации составляет минимум 2 мкА Отключение в связи с неисправностью происходит при значении тока порядка 1 мкА Занести измеренное значение в протокол Отключить электропитание установки Снять измерительный прибор подключить штекерное соединение и установить устройство защиты от контакта Вновь включить электропитание установки 18 Рис 32 Измерение тока ионизации
