15
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя 4
4.2 Выбор места монтажа
Требования к помещению для монтажа
z Соблюдать местные государственные
предписания.
z Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежности для отвода дымовых газов.
z При установке прибора в помещении с ванной
или душем: Переключатели или регуляторы на
приборе должны находиться на недосягаемом
расстоянии от ванны или душа.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для
горения газа не должен содержать агрессивных
веществ.
Галогенуглеводороды, содержащие соединения
хлора или фтора, способствуют коррозии. Они
могут содержаться, например, в растворителях,
красителях, клеях, аэрозольных распылителях и
бытовых моющих средствах.
Температура поверхности
Максимальная температура поверхности прибора
не превышает 85 °C. Поэтому согласно инструкций
TRGI и TRF особые меры защиты,
предусмотренные для горючих строительных
материалов и встроенной мебели, в данном случае
не требуются. В местных государственных
предписаниях могут содержаться иные
требования.
Установки на сжиженном газе ниже уровня
земли
Прибор удовлетворяет требованиям инструкции
TRF 1996, раздел 7.7 при монтаже ниже уровня
поверхности земли. Мы рекомендуем заказчику
монтаж электромагнитного клапана с
подключением к VM 10. При этом подача
сжиженного газа деблокируется только при
включении подачи тепла.
Подключение к дымовой трубе (Logamax U054-
24T)
Рекомендуется установить конденсатосборник.
Горизонтальную газоотводную трубу необходимо
проложить под наклоном 3° (5,2 %) относительно
дымовой трубы.

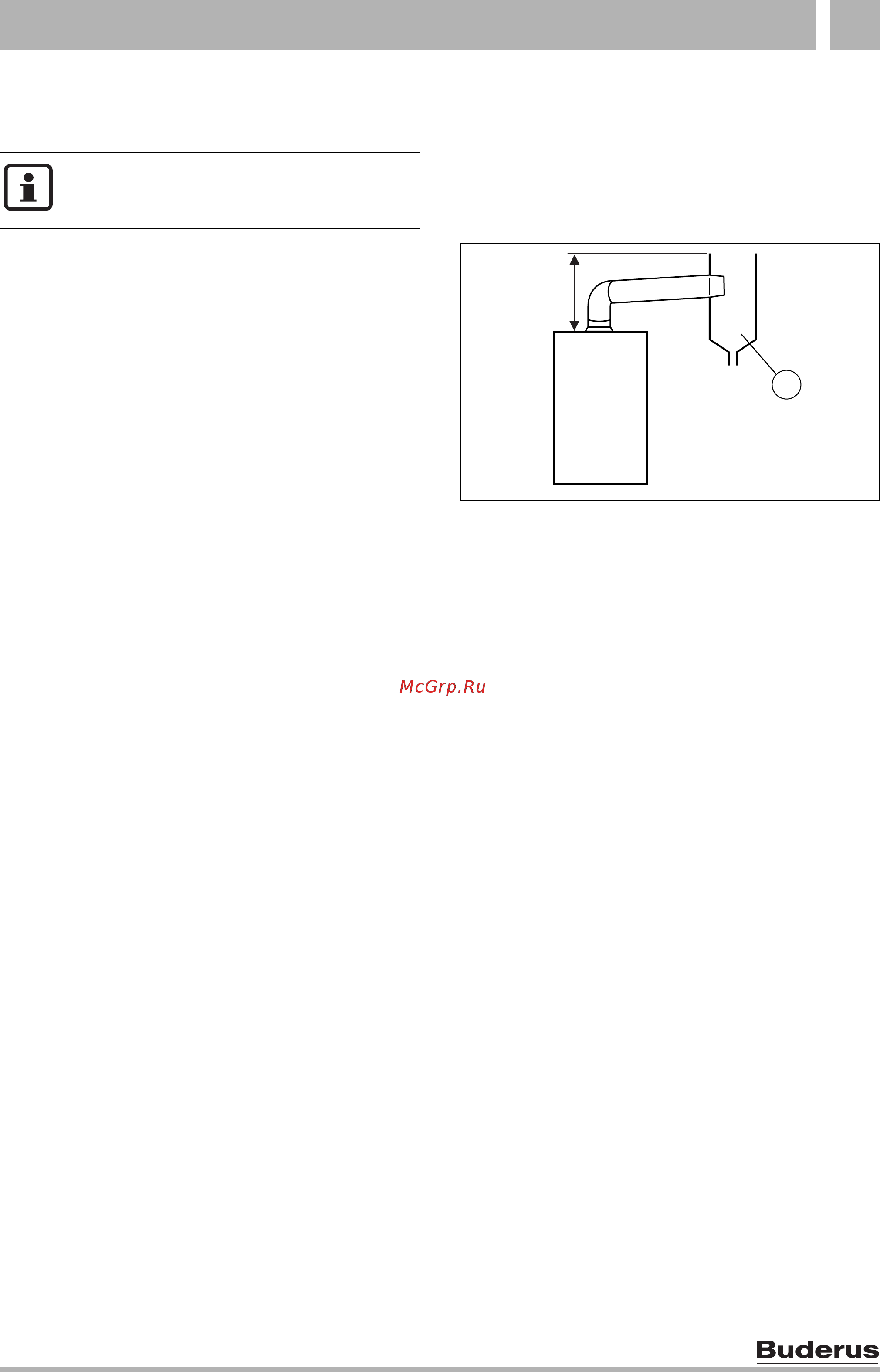

Рис 10
1 Конденсатосборник
Длина вертикальной части дымовой трубы,
начиная от входа газоотводной трубы, должна
составлять не менее 1 м.
Прибор не предусмотрен для монтажа
вне помещений.
6 720 610 422-05.2O
1
1
≥ 1000
