19
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Установка водонагревателя 4
4.6 Система отвода продуктов
сгорания
4.6.1 Logamax U052-24T
Установка дроссельной заслонки
z Вынуть соединительную втулку (1) из
вентилятора (3).
z Вставить дроссельную заслонку (2) в патрубок
вентилятора.
z Снова установить соединительную втулку (1).

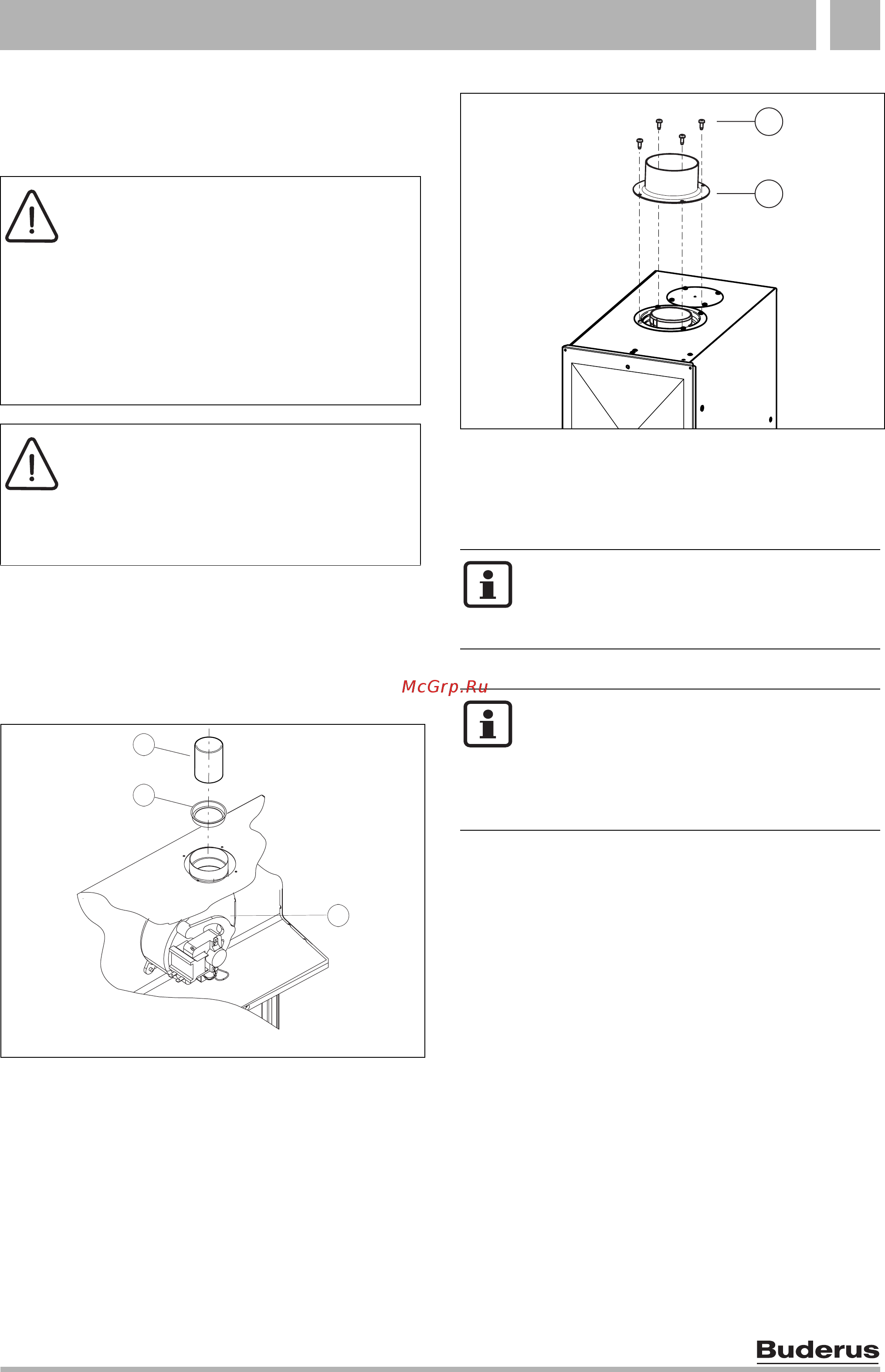

Рис 16 Установка дроссельной заслонки
1 Соединительная втулка
2 Дроссельная заслонка
3 Вентилятор
Подключение газоотводной арматуры
z Установить подходящую дроссельную заслонку
(Æ рис. 16).
z Монтировать газоотводную арматуру и
закрепить ее прилагаемыми винтами.
Рис 17 Монтаж системы отвода продуктов
сгорания
1 Газоотводная арматура/адаптер
2 Винты
4.6.2 Logamax U054-24T
z Определить поперечное сечение дымовой
трубы согласно DIN 4705, при необходимости
закрыть газоход и дымовую трубу обшивкой или
изоляционными средствами.
Вследствие высокого КПД прибора, в
системы отвода продуктов сгорания
может происходить конденсация
водяного пара, содержащегося в
отходящем газе.
z Установить систему отвода
продуктов сгорания со стоком для
конденсата (см. отдельное
приложение к инструкции по
газоотводу).
ОCTOPOЖНО: Газовый настенный
котел должен быть адаптирован к
системе отвода продуктов сгорания
посредством дроссельных заслонок
(см. отдельное приложение к
инструкции по газоотводу).
6 720 612 897-11.1O
3
1
2
Более подробная информация по
монтажу приведена в соответствующей
инструкции по монтажу системы отвода
продуктов сгорания.
Чтобы предотвратить коррозию,
использовать только алюминиевые
принадлежности для отвода отходящих
газов. Обеспечить уплотнение при
прокладке принадлежностей для
отвода отходящих газов.
1
2
6 720 612 897-17.1O
