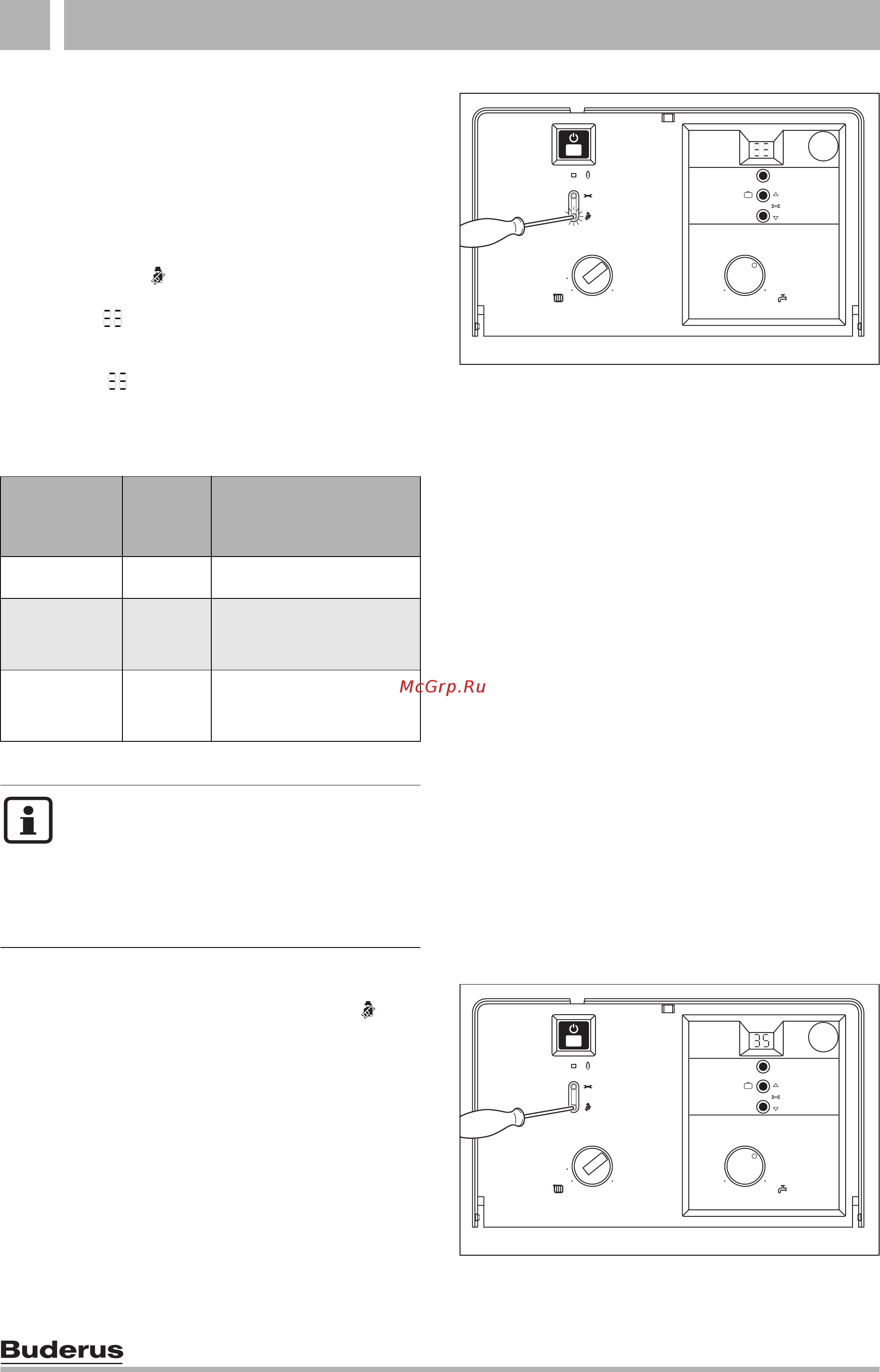

![Buderus Logamax U052-24T [44/60] Переоборудование на другой вид газа 8](/views2/1422214/page44/bg2c.png)
44
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Переоборудование на другой вид газа8
Проверка сетевого давления газа
z Выключить газовый отопительный котел и
закрыть газовый кран, снять U-образный
манометр и затянуть пробку (3).
z Отвинтить пробку на измерительном патрубке
сетевого давления газа (7) и подсоединить
измеритель давления.
z Открыть газовый кран и включить прибор.
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек., пока на дисплее не
появится .
Кнопка загорается, и на дисплее появляется
температура подающей линии попеременно с
символом = максимальная номинальная
мощность.
z Требуемое давление подаваемого газа
проверить по таблице.
Рис 59
Возврат к нормальному режиму работы
z Трижды кратковременно нажать кнопку .
После отпускания клавиша гаснет, на дисплее
появляется температура подающей линии =
стандартный режим работы.
z Выключить прибор, закрыть газовый кран,
отсоединить измеритель давления и завинтить
пробку.
z Снова установить и опломбировать крышку.
Рис 60
Вид газа
Номиналь
ное
давление
[мбар]
Допустимый диапазон
давления при макс.
номинальной тепловой
мощности [мбар]
Природный газ
H
13 - 20
Сжиженный
газ
(пропан)
37 25 - 45
Сжиженный
газ
(бутан)
28 - 30 25 - 35
Таб. 9
При сетевом давлении ниже или выше
указанных значений вводить в действие
прибор запрещается. Определить причину
и устранить неисправность. Если это
невозможно, то перекрыть подачу газа в
прибор и уведомить предприятие по
газоснабжению.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-51.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-54.1O
