52
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Проверка/техобслуживание11
Регулировка давления наполнения системы
отопления
z Стрелка индикатора на манометре должна
показывать 1 - 2 бара.
z Если стрелка указателя стоит ниже 1 бар (при
холодной системе): долить воду, пока стрелка
индикатора снова не покажет 1-2 бар.
z Макс. давление при максимальной
температуре воды в системе отопления не
должно превышать 3 бар (открывается
предохранительный клапан).
z Если давление не поддерживается: проверить
расширительный бак и систему отопления на
герметичность.

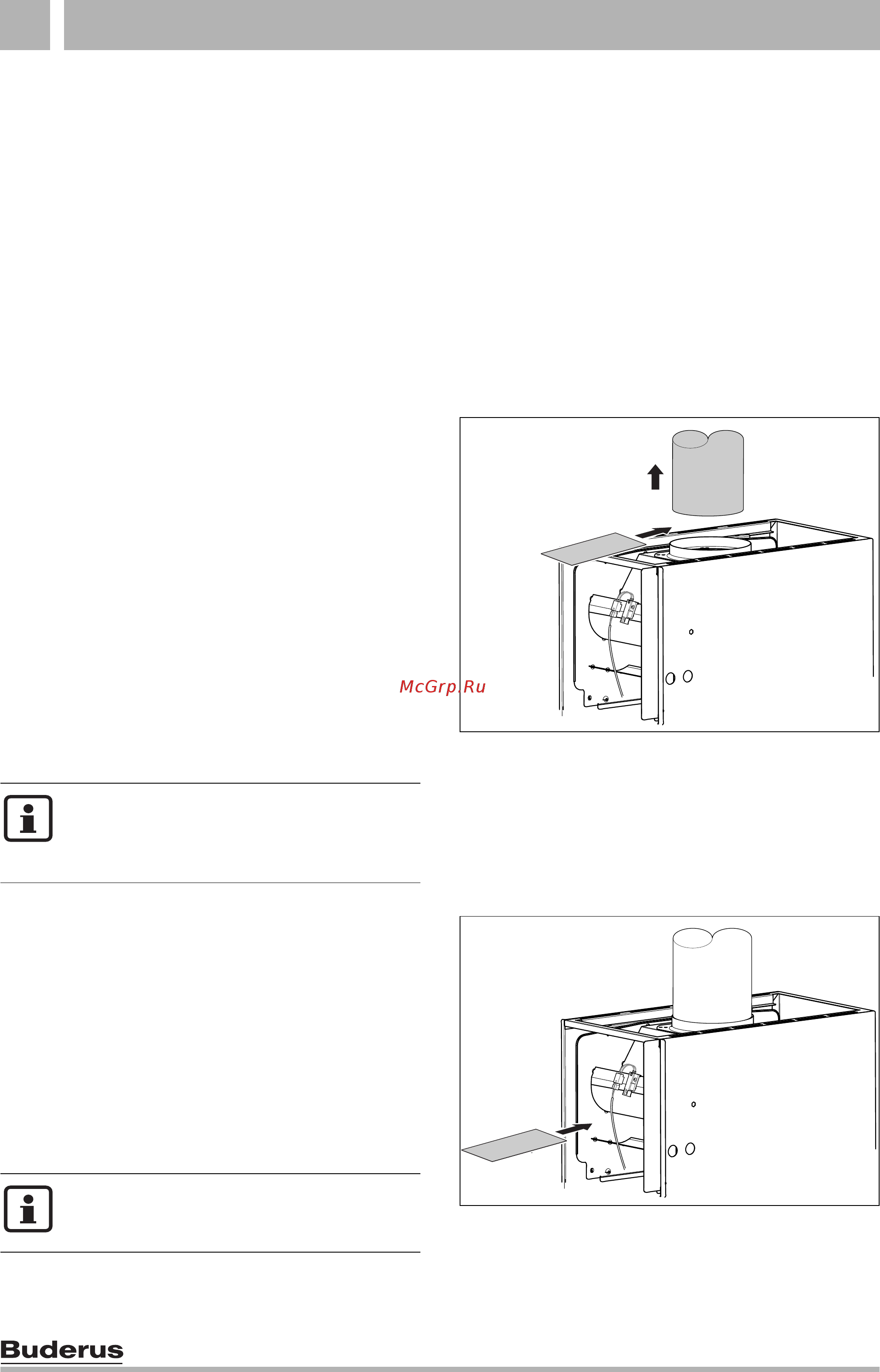

Проверка устройств контроля отходящего газа
Устройство контроля отходящего газа (6.1) на
предохранителе потока, Æ стр. 9 или 11.
z Включить прибор и ввести его в действие.
z Настроить прибор на макс. номинальную
тепловую мощность,
(Æ стр. 42).
z Поднять газоотводную трубу и закрыть
пластиной патрубок подключения газоотовода
для отходящего газа.
z Спустя менее 2 минут прибор отключается.
На дисплее появляется значение 1A.
z Снять пластину и вновь установить
газоотводную трубу.
Прибл. через 12 минут прибор автоматически
возобновляет работу.
Рис 69
Устройство контроля отходящего газа (6.2) на
камере сгорания, Æ стр. 9 или 11.
z Включить прибор и ввести его в действие.
z Настроить прибор на макс. номинальную
тепловую мощность, (Æ стр. 42).
z Установить пластину между предохранителем
потока.
z Прибор отключается.
На дисплее появляется значение 1L.
z Удалить пластину.
Прибор вновь включается.
z Вернуться к стандартному режиму работы,
Æ стр. 44.
Рис 70
Путем выключения и повторного
включения прибора при помощи главного
выключателя можно предотвратить 12-
минутную блокировку.
6 720 612 897-13.1O
1.
2.
Если в течение 5 минут прибор
выключить, то его повторное включение
произойдет только через 20 минут.
6 720 612 897-12.1O
