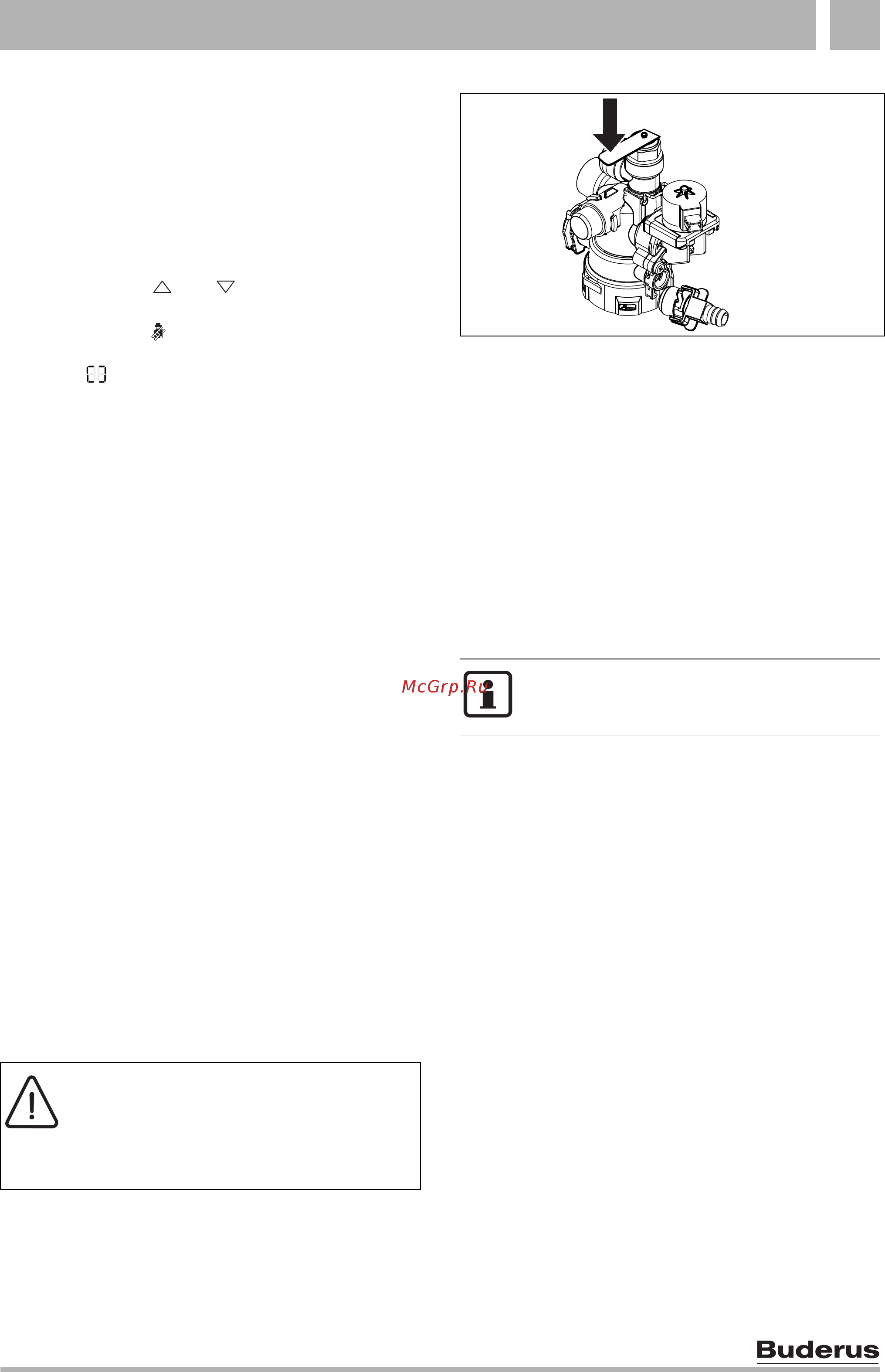

51
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Проверка/техобслуживание 11
11.2 Описание различных рабочих
шагов
Вызов последнего сохраненного сообщения о
неисправности (сервисная функция 6.A)
z Выбрать сервисную функцию 6.A (Æ стр. 33).
Обзор возможных неисправностей приведен в
приложении, (Æ стр. 54).
z Нажать кнопку или .
На дисплее появится 00.
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
Последняя записанная в памяти неполадка
стирается.
Проверка и очистка блока отопления
При необходимости демонтажа блока отопления
закрыть сервисные краны и опорожнить прибор
(Æ стр. 53).
Перед демонтажом снять предохранительное
тепловое реле (6).
Сполоснуть блок отопления водой. При сильном
загрязнении используйте кипяченную воду с
добавленным в нее средством для мытья посуды.
Максимально допустимое давление при контроле
герметичности составляет 4 бар.
Установить блок отопления с новым уплотнением.
Снова установить предохранительное тепловое
реле (6).
Проверка горелки
Горелку раз в год проверять на отсутствие
загрязнений и при необходимости очищать.
Проверка предохранительного клапана
системы отопления
Его назначение заключается в том, чтобы
предохранять отопительную систему и всю
установку от возможного избыточного давления.
Заводская настройка обеспечивает срабатывание
клапана, когда давление в замкнутом контуре
достинет примерно 3 бар.
Для ручного открывания предохранительного
клапана:
z Нажать на рычаг.
Рис 68 Предохранительный клапан (система
отопления)
Для закрывания:
z Отпустить рычаг.
Проверка контура горячей воды
Если указанная выходная температура больше не
достигается, необходимо очистить
нагревательный теплообменник емкостного
водонагревателя.
Емкостный водонагреватель
Емкостный водонагреватель оснащен фланцем
для очистки.
Очистка других элементов конструкции
z Прочистить электроды. При наличии признаков
износа заменить электроды новыми.
Проверка расширительного бака
(дополнительно см. стр. 32)
Согласно требованиям DIN 4807, часть 2, пункт 3.5
необходима ежегодная проверка расширительного
бака.
z Сбросить давление в приборе.
z При необходимости установить
предварительное давление в расширительном
баке в соответствии со статической высотой
системы отопления.
ВHИMAHИE:
z Предохранительный клапан ни в
коем случае не закрывать.
z Сток предохранительного клапана
проложить по ниспадающей.
После открывания фланца для очистки
уплотнение всегда подлежит замене.
6 720 612 897-10.1O
