26
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Ввод в эксплуатацию6
z Заполнить систему отопления посредством
интегрированного устройства для наполнения
(поз. 38) до давления 1 - 2 бар и закрыть
наполнительный кран.
z Удалить воздух из радиаторов.
z Открыть (оставить открытым) автоматический
воздушный клапан (27) отопительного контура.
z Снова наполнить систему отопления до
давления 1 – 2 бар.
z Проверить, соответствует ли указанный на
фирменной табличке вид газа имеющемуся
газоснабжению.
z Открыть газовый кран (172).

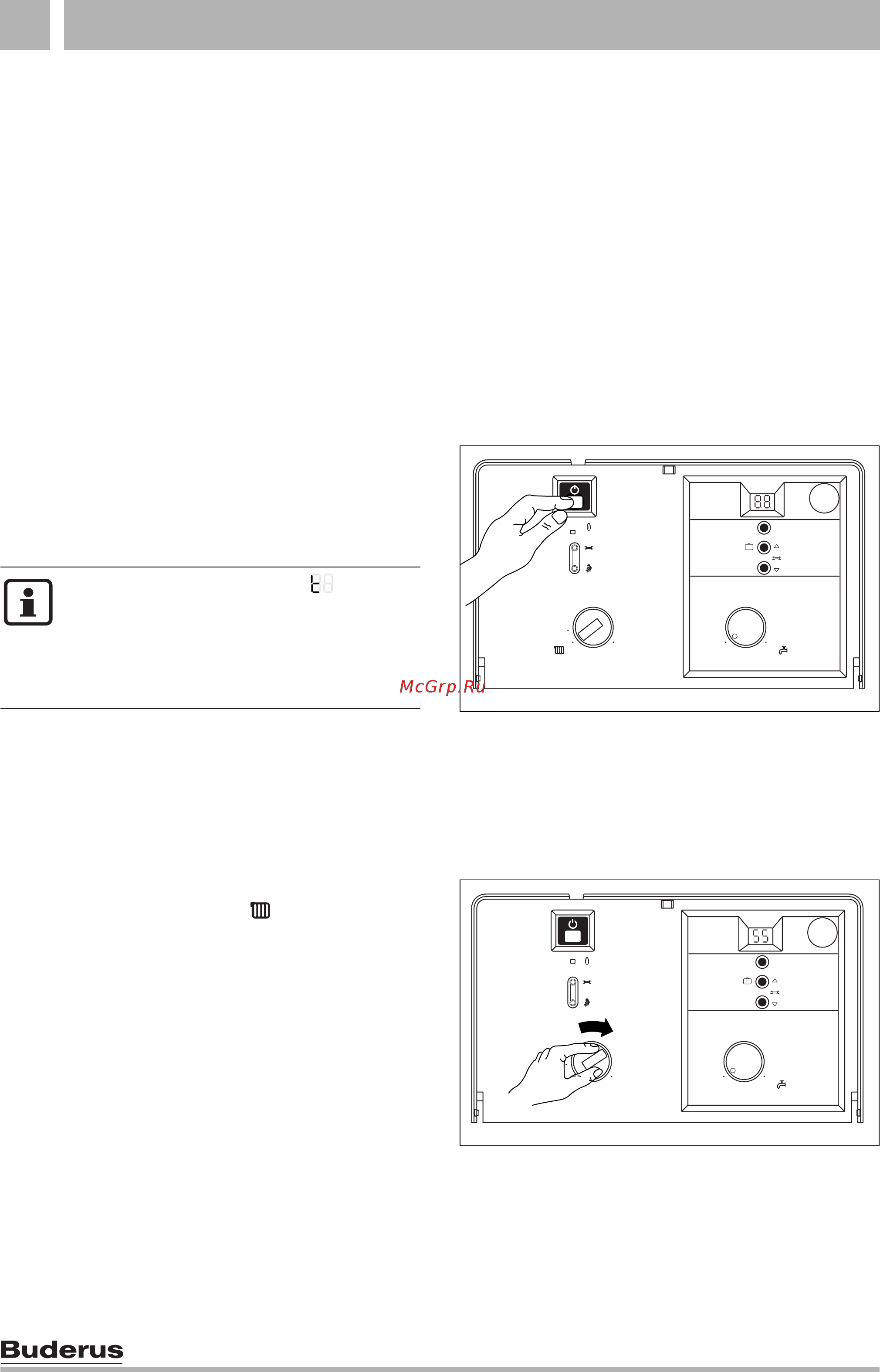

6.2 Включение / выключение прибора
Включение
z Включить прибор при помощи кнопки
включения/выключения.
Через некоторое время на дисплее появится
температура подачи.
Выключение
z Выключить прибор при помощи кнопки
включения/выключения.
z При выключении прибора на длительное время:
Обеспечить защиту от замерзания (Æ стр. 29).
Рис 25
6.3 Включение отопления
z Повернуть терморегулятор чтобы
адаптировать макс. предварительную
температуру к отопительной системе:
– Минимальное значение - поворотная кнопка в
горизонтальном положении влево:
прибл. 45°C
– Максимальное значение - поворотная кнопка
вправо до упора:
температура подающей линии до прибл. 88°C
Во время функционирования горелки светится
зеленая контрольная лампа.
Рис 26
Если на дисплее появляется ,
значит, eмкостный водонагреватель
загружается. По завершении процесса
загрузки емкостного водонагревателя
на дисплее снова указывается
температура подающей линии.
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-18.1O
60
Reset
50 70
80
50
45 55
6040
6 720 612 229-19.1O
