Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052T/U054T • Издание 01/2007
Переоборудование на другой вид газа8
8.2 Переоборудование на другой вид
газа
При переоборудовании на другой вид газа, не
предусмотренный для данного прибора,
поставляется комплект деталей, необходимых для
данного переоборудования.
Соблюдать инструкцию, входящую в комплект
деталей для переоборудования на другой вид газа.
z Выключить прибор главным выключателем (0).
z Закрыть газовый кран.
z Снять кожух (см. раздел «Монтаж прибора»).
z Снять крышку воздушной камеры (Logamax
U052-24T).
z Демонтировать горелку.
z Поменять коллектор форсунок.
z Установить горелку с новым уплотнением (A)
(Æ рис. 63).
z Монтаж выполняется в обратной
последовательности.
z Открыть блок управления (см. раздел
«Подключение прибора»).
z Заменить кодирующий штекер (Æ рис. 64).
z Проверить герметичность всех
демонтированных/монтированных деталей.
z Ввести прибор в действие и выполнить
настройку подачи газа в соответствии с
главой 8.1.

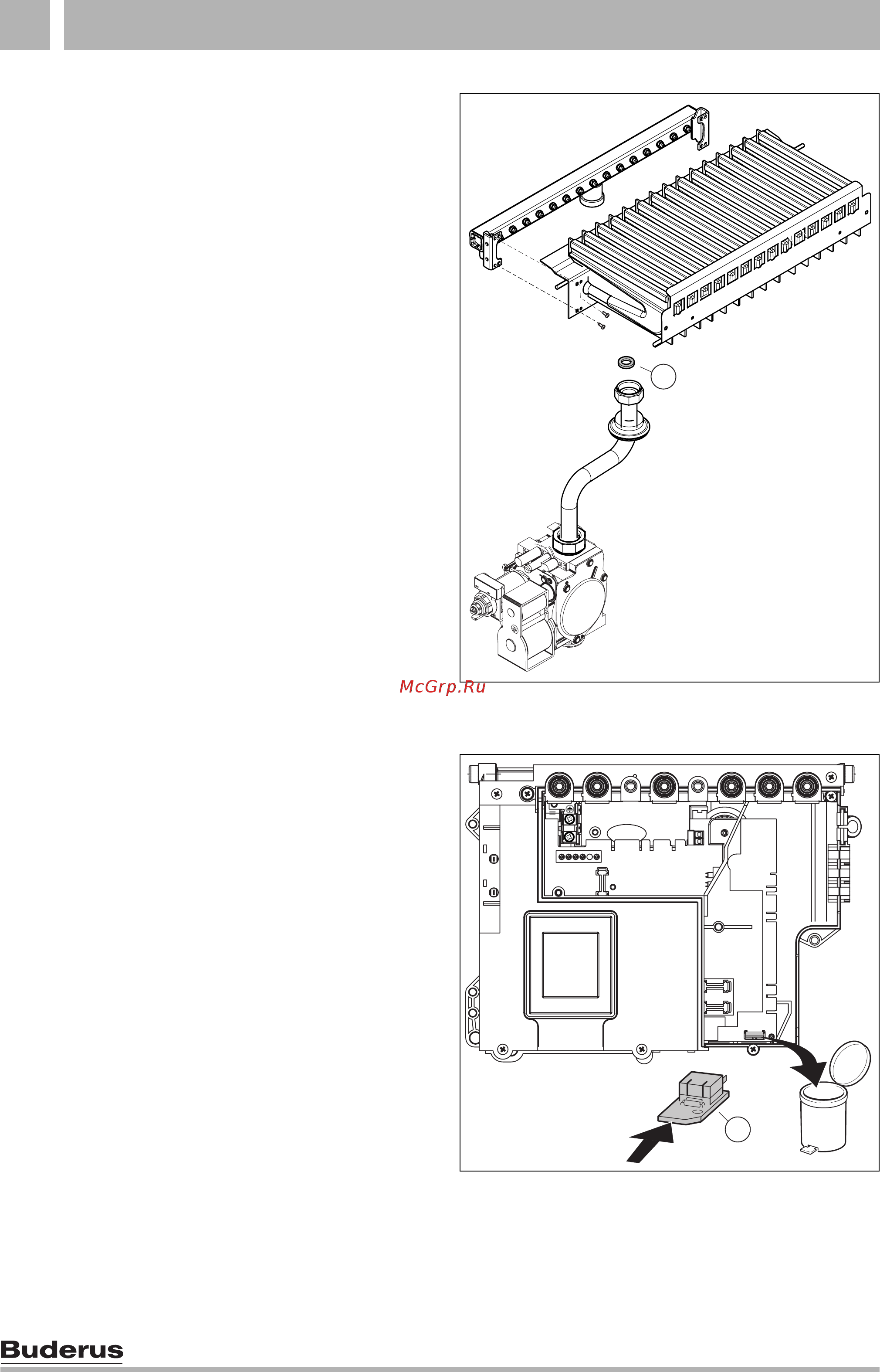

Рис 63
A Уплотнение
Рис 64
C Кодирующий штекер
6 720 612 897-14.2O
A
C
ST10
T 2,5A AC 230 V
T 0,5A
T 1,6A
ST19
ST18
6 720 612 897-15.1O
