2.11 Функциональная схема блок-ТЭС

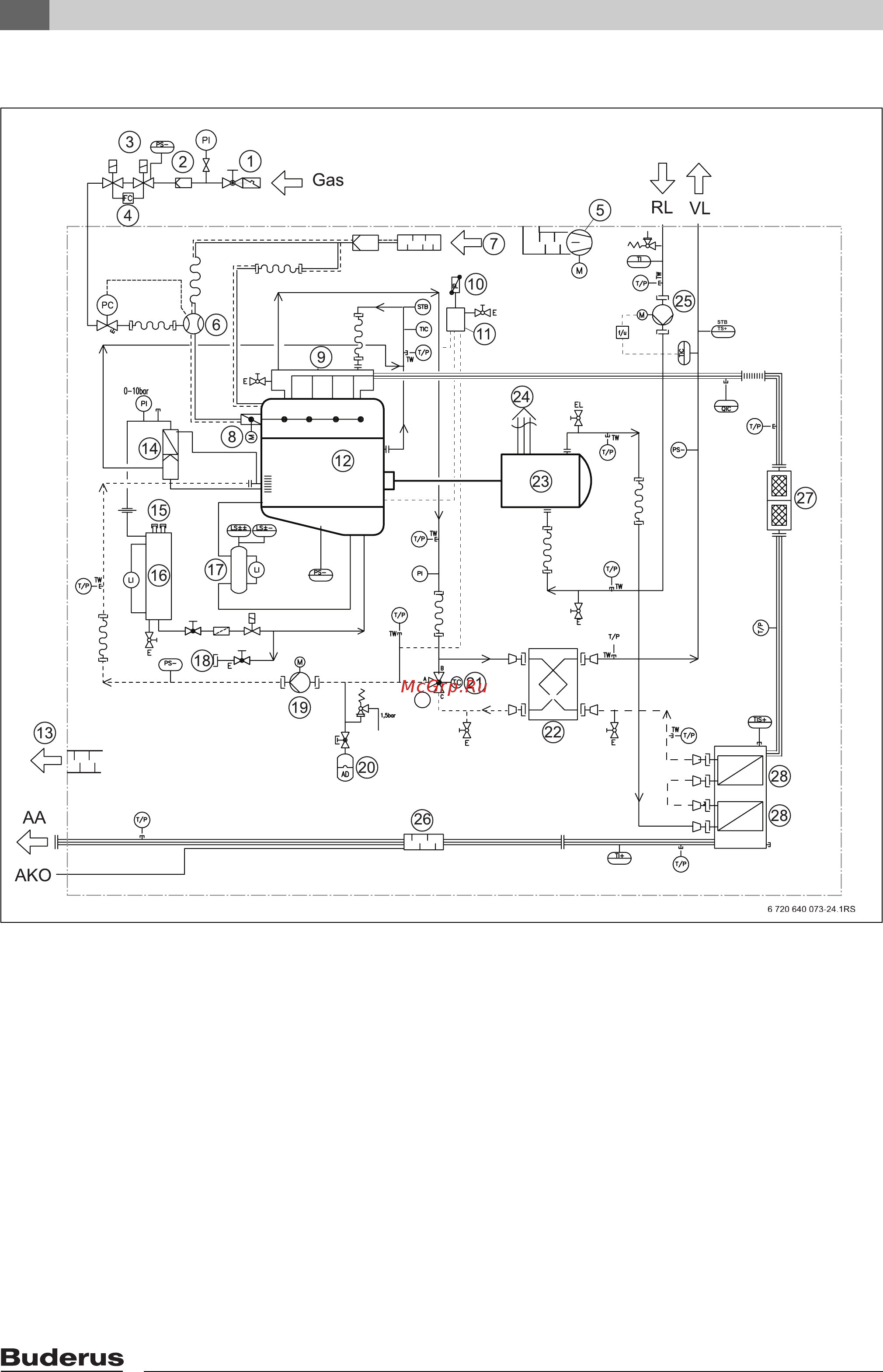

Рис. 5 Функциональная схема блок-ТЭС
1 Термическое запорное устройство (TAE) с
шаровым краном
2 Газовый фильтр
3 Двойной электромагнитный клапан с реле
давления газа
4 Контроль герметичности
5 Приточный вентилятор
6 Газовоздушный смеситель
7 Воздух для горения
8 Регулятор частоты вращения
9 Водоохлаждаемый коллектор отработанных газов
10 Воздуховыпускной клапан
11 Воздухосборный бачок охлаждающей жидкости
12 Газовый двигатель
13 Отходящий воздух
14 Масляный радиатор
15 Муфта заполнения масляного бака
16 Масляный бак
17 Автоматика долива масла с индикатором уровня
18 Сливной кран моторного масла
19 Насос системы охлаждения двигателя
20 Расширительный бак
21 Трёхходовой клапан
22 Теплообменник охлаждающей жидкости
двигателя
23 Генератор
24 400 В силовой ток
25 Насос отопительного контура
26 Контроль отработанных газов
27 Катализатор
28 Конденсационный теплообменник отработанных
газов
29 Первичный глушитель отработанных газов
