6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
44
Меню статистики „Текущие неисправности/
предупреждения“

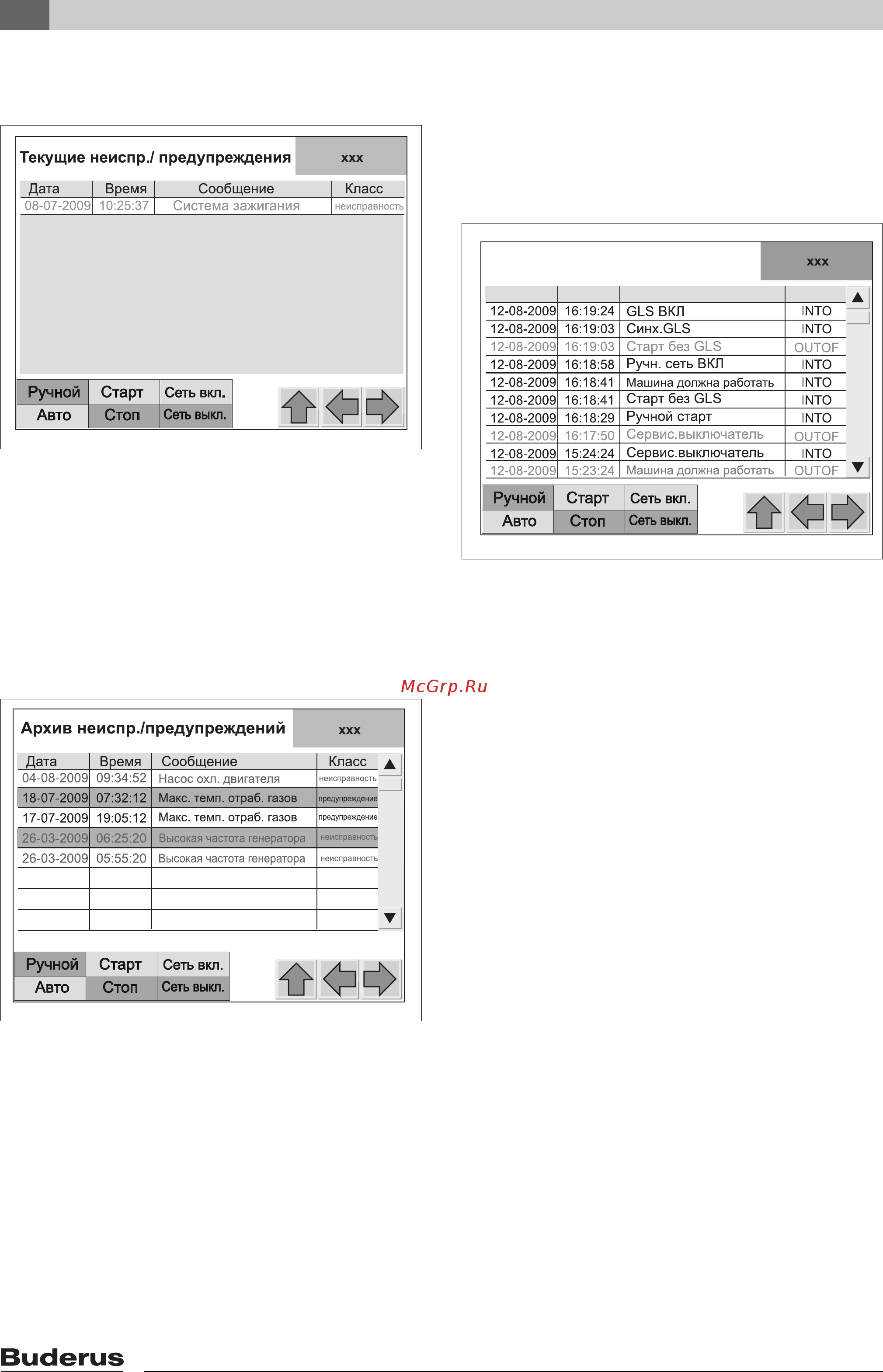

Рис. 36 Экран статистики „Текущие
неисправности/предупреждения“
Здесь показаны действующие неисправности и
предупреждения с указанием даты и времени их
появления.
Экран статистики „Архив неисправностей/
предупреждений“
Здесь хранятся все произошедшие неисправности
и предупреждения с указанием даты и времени их
появления.
Рис. 37 Экран статистики „Архив
неисправностей/предупреждений“
Неисправности показаны красным шрифтом на
белом фоне
Если неисправность устранена и было нажато поле
квитирования, то она отправляется в архив, где
будет показана красным шрифтом на голубом
фоне.
Предупреждения показаны синим шрифтом. В
остальном в этом архиве с предупреждениями
можно выполнять те же действия, что и с
неисправностями.
Экран статистики „Рабочий журнал“
Здесь показаны все команды, которые
выдавались вручную через выключатели или с
сенсорного экрана, а также автоматически
поступающие команды и сообщения с указанием
даты и времени.
Рис. 38 Экран статистики „Рабочий журнал“
Сообщения, показанные чёрным шрифтом,
обозначенные INTO = поступающие сообщения.
Синие сообщения OUTOF = исходящие сообщения
В графе „Состояние“ для каждого сообщения
указывается „INTO“ или „OUTOF“.
Например, в показанном „рабочем журнале“ самое
старое сообщение:
„Машина должна работать“ - состояние = OUTOF
Это значит: блок-ЕЭС остановился 12.08.2009 в
15:23 (поле сенсорного экрана „Стоп“)
Затем следует сообщение „Сервис. выключатель“
- состояние = INTO
Это значит: сервисный выключатель был
выключен (положение 0), пуск газового двигателя
сейчас невозможен.
Сейчас можно провести техобслуживание блок-
ТЭС.
Затем сервисный выключатель был переключен в
положение 1 (OUTOF) и была выдана команда
включения нажатием на поле сенсорного экрана
„Ручной старт“ (INTO).
6 720 645 148-33.1TL
6 720 645 148-34.1TL
Дата Время Сообщение Сост.
Раб. журнал
6 720 645 148-35.1TL
