2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
15
2.8.11 Электрошкаф
В электрошкафу установлены все приборы
контроля.
В электрошкафу находится система управления
блок-ТЭС, силовая электрика с предохранителями
и силовые реле.

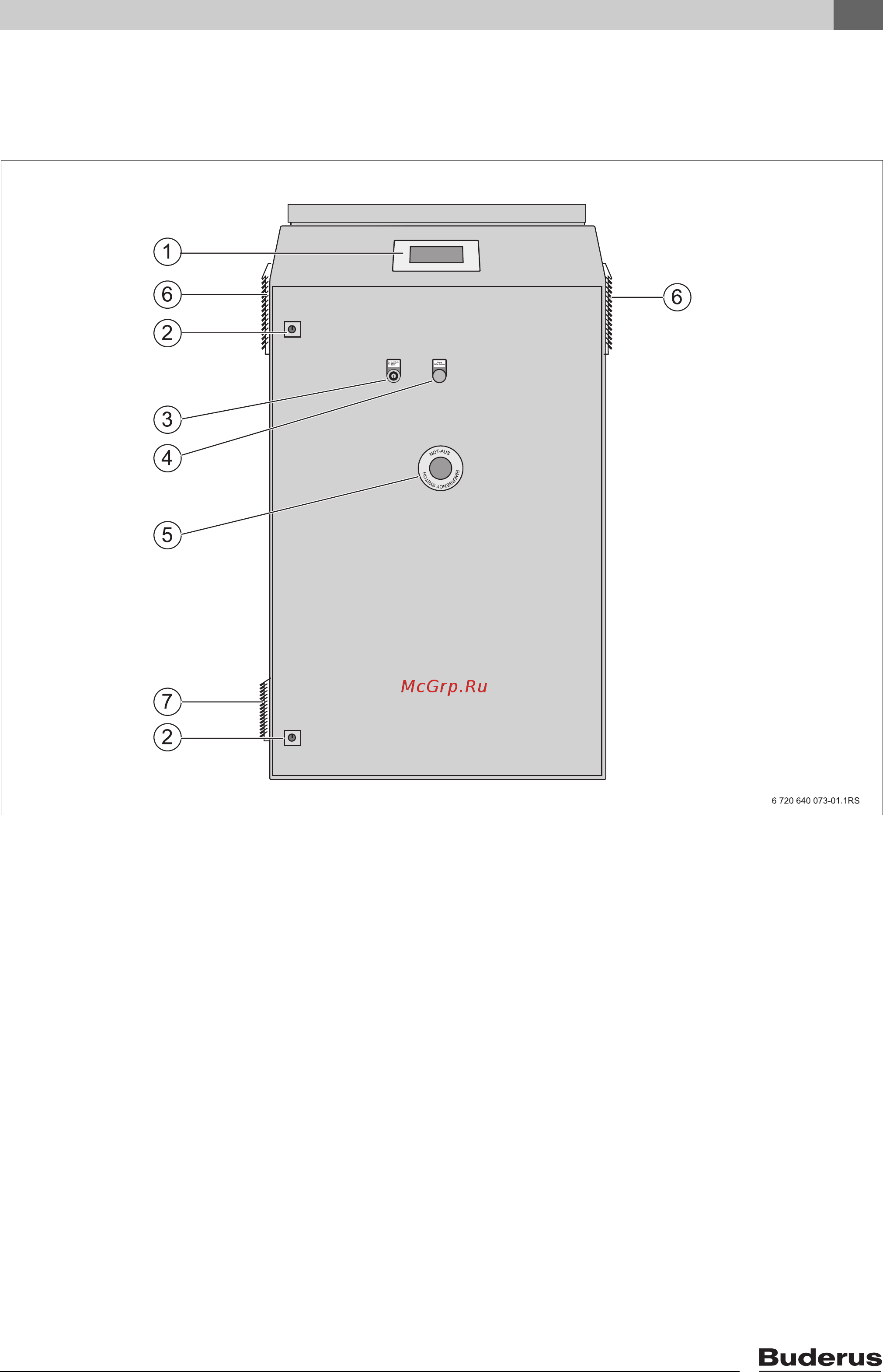

Рис. 3 Электрошкаф с элементами управления
1 Сенсорный экран
2 Замок электрического шкафа
3 Сервисный выключатель
4 Квитирование аварийного выключения и сигнала
тревоги по дыму (Quittierung NOT-AUS +
Rauchalarm)
5 Кнопка аварийного выключения (NOT-AUS)
6 Приточный вентилятор электрошкафа, воздух для
горения
7 Вентиляционное отверстие вытяжного воздуха
