6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
34

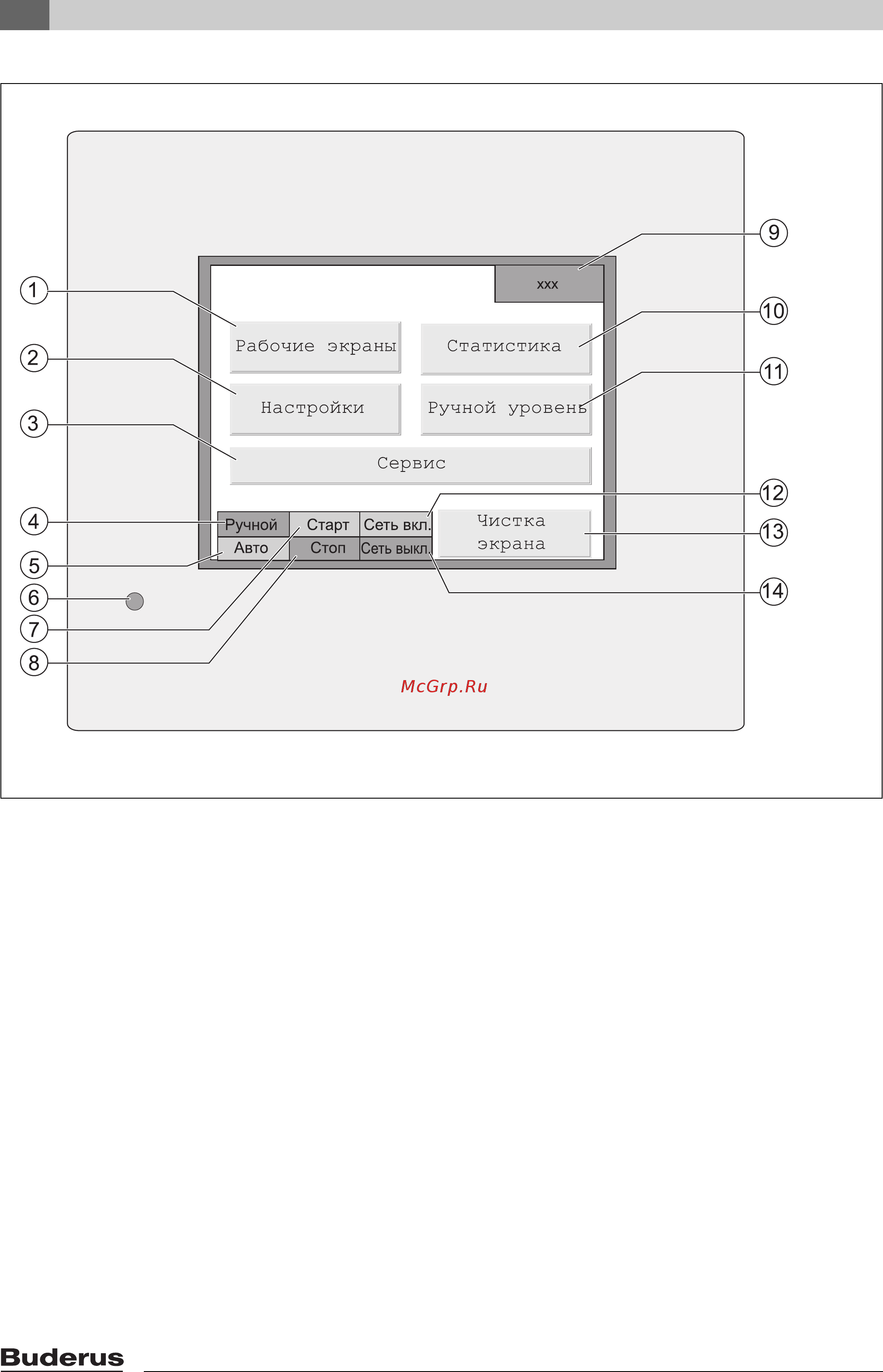

Рис. 18 Главное меню сенсорного экрана
1 Подменю „Рабочие экраны“
2 Подменю „Настройки“
3 Сервисный уровень
4 Поле „Ручной“ (ручной режим)
5 Поле „Авто“ (автоматический режим)
6 LED Cветодиод Power (индикатор включения
прибора)
7 Поле „Старт“
8 Поле „Стоп“
9 Индикация рабочего состояния
10 Подменю „Статистика“
11 Подменю „Ручной уровень“
12 Поле „Сеть вкл.“
13 Блокировка кнопок для чистки сенсорного экрана
14 Поле „Сеть выкл.“
6 720 618 467-08.1T
