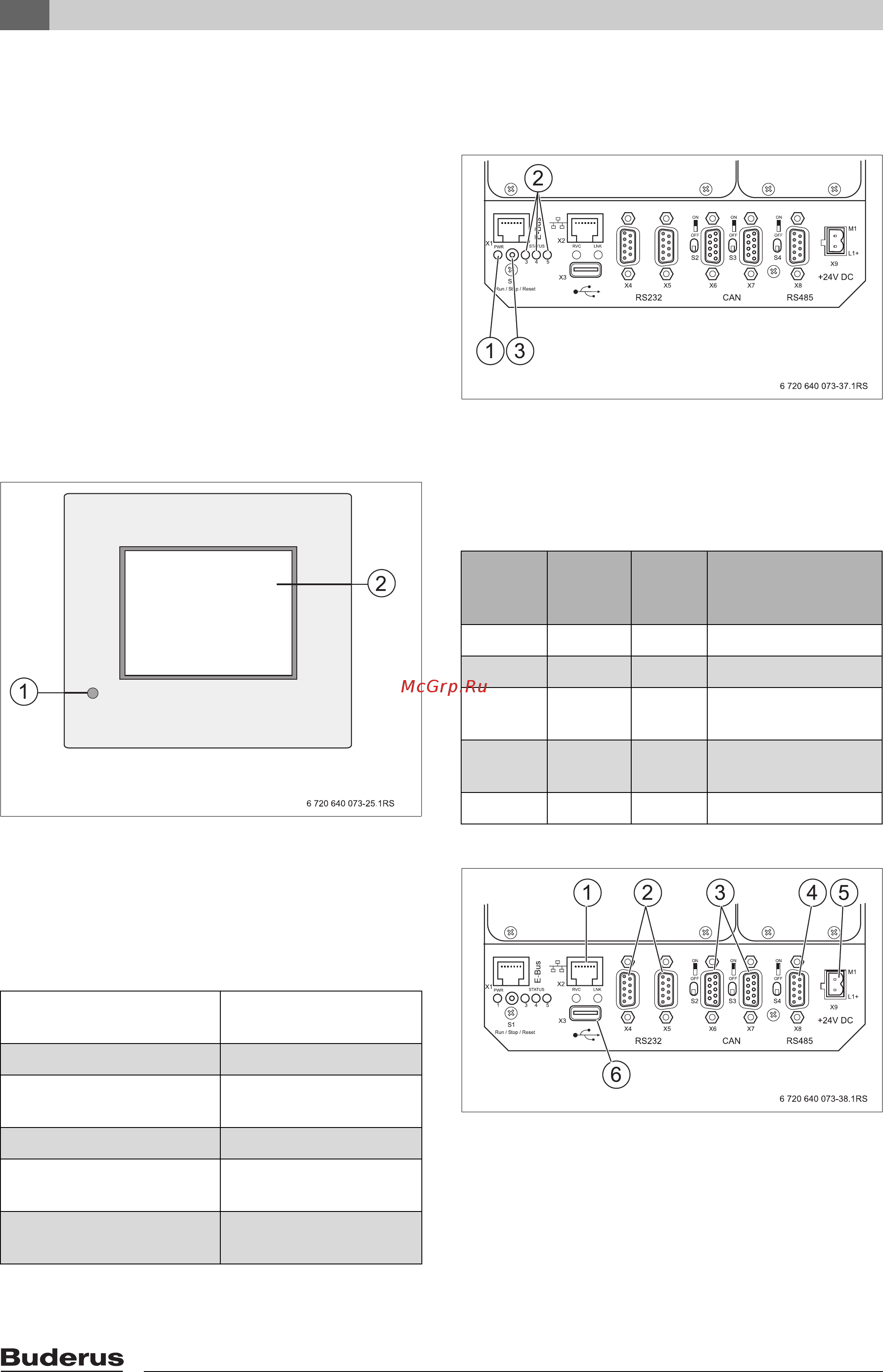

![Buderus Loganova EN 20 [32/48] Панель управления](/views2/1423025/page32/bg20.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
32
6 Панель управления
Далее приводятся пояснения по рабочим экранам
и возможности настройки работы блок-ТЭС.
В зависимости от комплектации опциональным
оборудованием рабочие экраны панели
управления на блок-ТЭС могут отличаться от
приведённых в этой инструкции или вообще
отсутствовать.
Приведённые на рабочих экранах фактические
значения параметров и другие данные являются
только примерами и не должны приниматься как
рекомендуемые значения.
Панель управления с сенсорным экраном
представляет собой высокоэффективную систему
управления с работой через визуализированные
меню.
Рис. 15 Панель управления
1 LED Cветодиод Power (индикатор включения
прибора)
2 Сенсорный экран
6.1 Технические характеристики
панели управления
6.2 Вид сзади на панель соединений
Рис. 16 Переключатели и светодиодная LED
сигнализация на панели соединений
1 Светодиод (LED 1), зелёный = правильное
питающее напряжение
2 Индикация состояния (LED 3, 4, 5)
3 Переключатель режима работы S1 (RUN = работа)
Рис. 17 Разъёмы на панели соединений
1 X2 = подключение Ethernet 10/100 Мбит
2 X4, X5 = последовательный порт RS 232
3 X6, X7 = CANopen
4 X8 = последовательный порт RS 485
5 X9 = электропитание 24 VDC/W
6 X3 = разъём USB
Сенсорный экран 5,7" цветной
TFT-экран
Разрешение 320 x 240 (QVGA)
Разъёмы 2 x RS232, 1 x USB,
1x RS485
Охлаждение пассивное
Степень защиты
лицевой стороны
IP 65
Температура
окружающего воздуха
0 - 50 °C
Таб. 6 Технические характеристики панели
управления
LED 3
(зелё-
ный)
LED 4
(крас-
ный)
LED 5
(крас-
ный)
Состояние
горит не горит - Программа: RUN
не горит горит - Программа: СТОП
не горит мигает - Программа: СТОП
ИЗ_ЗА ОШИБКИ
мигает горит - Точка прерывания
СТОП
- - горит Режим: FORCE
Таб. 7 Светодиодная LED индикация
