2.13 Размеры и технические характеристики

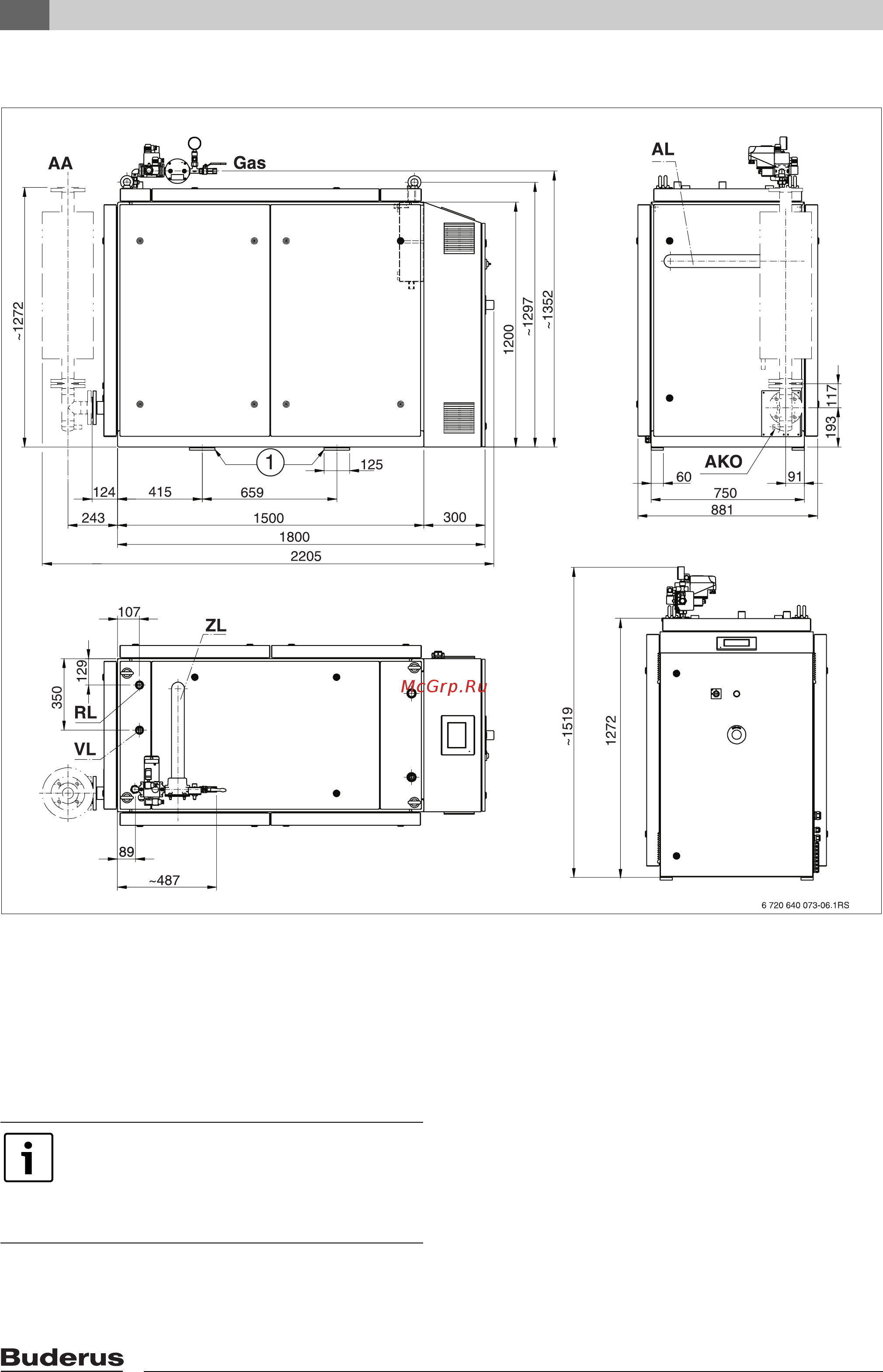

Рис. 6 Размеры и подключения Loganova EN20 (в мм)
1 Точки нагрузки
AA Подключение отвода отработанных газов
VL Подающая линия (выход воды отопления)
AKO Выход конденсата
GAS Подключение газа + газовый кран
AL Отходящий воздух
RL Обратная линия (вход воды отопления)
ZL Приточный воздух
При монтаже и эксплуатации установки
соблюдайте нормы и правила той
страны, где она эксплуатируется!
Соблюдайте параметры, приведённые
на заводской табличке блок-ТЭС.
