2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
12
2.8 Принцип действия основных
узлов блок-ТЭС
Основными узлами блок-ТЭС являются газовый
двигатель, генератор и теплообменники. Привод
генератора осуществляется напрямую от газового
двигателя. Генератор вырабатывает электрический
ток, который подаётся в главный распределительный
пункт низковольтной системы электроснабжения
потребителя. Избыточная электроэнергия может
подаваться в сеть энергоснабжающего предприятия.
Газовый двигатель вырабатывает тепло, которое в
так называемом „внутреннем охлаждающем
контуре“ воспринимается моторным маслом,
охлаждающей жидкостью, генератором,
отработанными газами и через теплообменники
передаётся в отопительную систему. Эта система
преобразования и использования энергии
представляет собой одновременную выработку
тепловой и электрической энергии, так наряду с
производимой генератором электрической энергией
используется высвобождающаяся термическая
энергия (тепло) газового двигателя.

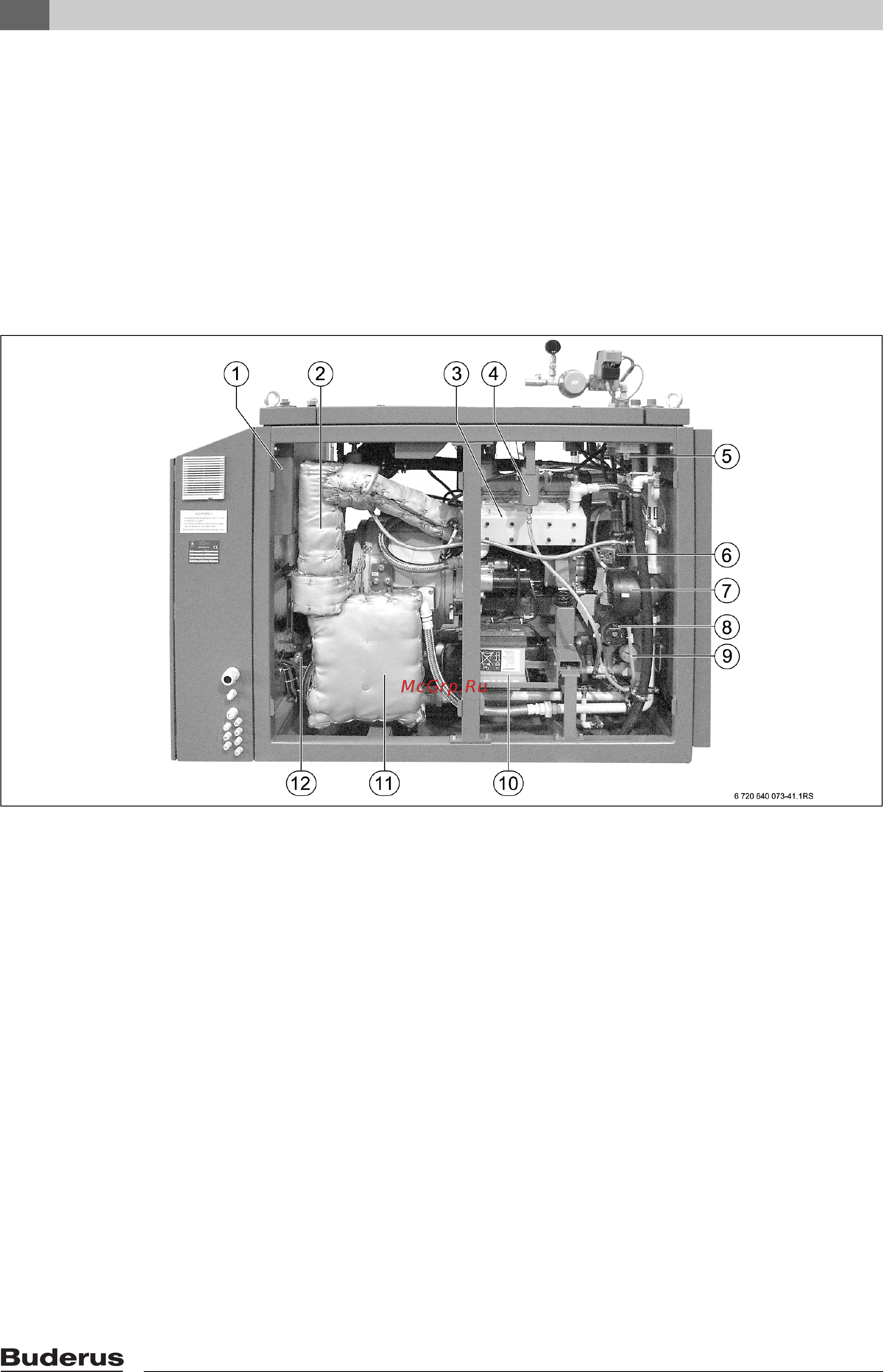

Рис. 1 Основные составные части Loganova EN20
1 Масляный бак
2 Катализатор
3 Водоохлаждаемый коллектор отработанных газов
4 Удаление воздуха из охлаждающей жидкости
5 Сигнализатор дыма/датчик температуры
6 Реле давления охлаждающей жидкости двигателя
(контроль минимального давления)
7 Насос отопительного контура
8 Насос охлаждающей жидкости
9 Манометр охлаждающей жидкости
10 Аккумуляторная батарея
11 Конденсационный теплообменник отработанных
газов
12 Шаровой кран со штуцером для слива
отработанного масла
2.8.1 Конструкция блок-ТЭС
•
Опорная рама представляет собой металло-
конструкцию, на которой крепятся газовый
двигатель с генератором и теплообменники
охлаждающей жидкости и отработанных газов.
•
Щиты наружной обшивки покрыты
высокоабсорбционным звукоизолирующим
материалом. Они легко снимаются и устанавли-
ваются благодаря быстродействующим замкам.
•
Потери тепла от трубопроводов и двигателей
отводятся в встроенной вентиляционной системой
в окружающую среду.
•
Полностью осуществлена обвязка
трубопроводами теплообменников и моторно-
генераторного узла до подключения к системам
отопления и отвода отработанных газов. Все
трубопроводы заизолированы по мере
необходимости.
•
Моторно-генераторный узел стоит на раме на
эластичных опорах.
•
Вся блок-ТЭС стоит на эластичных подкладках.
•
Имеются штуцеры для выполнения замеров в
контуре охлаждения двигателя, в подающей и
обратной линиях отопления и в системе отвода
отработанных газов.
•
Теплообменники рассчитаны по инструкциям AD и
правилам эксплуатации сосудов, работающих под
давлением.
