Информация об оборудовании
Инструкция по эксплуатации Loganova EN20 - Оставляем за собой право на изменения!
13
2.8.2 Газовый двигатель
В EN20 применяется 2,0-литровый
четырёхцилиндровый газовый двигатель.
Характеристики и комплектация газового
двигателя
• двигатель внутреннего сгорания
• циркуляционная смазка под давлением
• водяное охлаждение
• воздушный фильтр
• стартёр
• электронное регулирование частоты вращения
• трёхходовой катализатор для очистки
отработанных газов
Система контроля
Регулирование и контроль за работой двигателя
осуществляется компактной микропроцессорной
системой управления. Контролируются
температуры охлаждающей жидкости,
отработанных газов, катализатора и воды в
отопительном контуре, а также расход
охлаждающей жидкости.
Газовый участок регулирования и безопасности
Подача газа осуществляется через участок
регулирования и безопасности со следующими
приборами, сертифицированными по DVGW:
• термическое запорное устройство (TAE) с
шаровым краном
• газовый фильтр
• двойной электромагнитный клапан с контролем
герметичности и с реле давления газа
• полный лямбда-регулирующий контур для
приготовления газо-воздушной смеси
• трубопроводные соединения

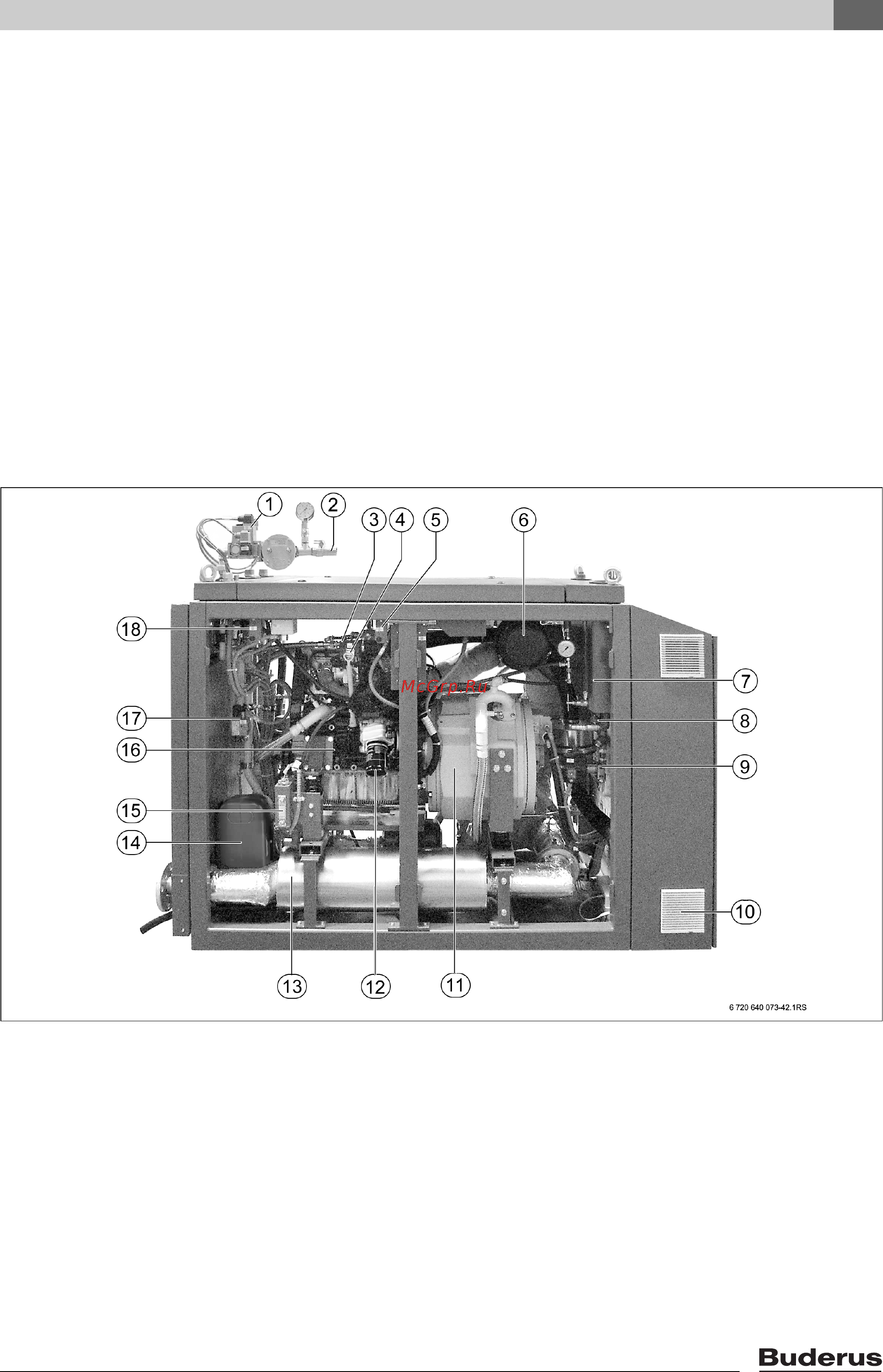

Рис. 2 Основные составные части Loganova EN20
1 Реле давления природного газа (контроль
минимального давления)
2 Газовый участок регулирования и безопасности
(для природного газа)
3 Газовоздушный смеситель
4 Щуп определения уровня масла
5 Предохранительный ограничитель температуры
(STB) охлаждающей жидкости двигателя
6 Воздушный фильтр
7 Указатель уровня масла в баке
8 Шаровые краны:
заполнение свежим маслом (внутри)
масляный бак (снаружи)
9 Электромагнитный клапан добавления масла
10 Вентиляция электрошкафа
11 Генератор
12 Масляный фильтр
13 Шумоглушитель
14 Теплообменник охлаждающей жидкости
двигателя
15 Управление уровнем моторного масла
16 Газовый двигатель
17 Реле давления воды в системе отопления
(контроль минимального давления)
18 Предохранительный ограничитель температуры
воды в системе отопления
