Buderus Logasol SKS 4,0 [10/44] Перед монтажом 4
![Buderus Logasol SKS 4,0 [10/44] Перед монтажом 4](/views2/1423050/page10/bga.png)
10
Инструкция по монтажу Logasol SKS 4.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Перед монтажом4
4.3 Необходимые вспомогательные средства
– уровень
– шнур
– вакуумный захват
– жилет со страховочным тросом
– материал для изоляции труб
– строительные леса
– кровельная лестница или устройства для
проведения чистки дымовых труб
– кран или подъемник
– аккумуляторный винтоверт и сверло (Ø 4 мм)
– гаечный ключ SW10 (с удлинителем 80 мм)
– ключ SW8
4.4 Транспортировка и хранение
Все детали находятся в защитной транспортной
упаковке.
Защита штуцеров коллектора при
транспортировке
Штуцеры коллекторов закрыты резиновыми
крышками для защиты от повреждений.
Хранение
Коллекторы можно хранить только в сухих складских
помещениях.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Транспортную упаковку нужно утили-
зировать с соблюдением правил по
охране окружающей среды.

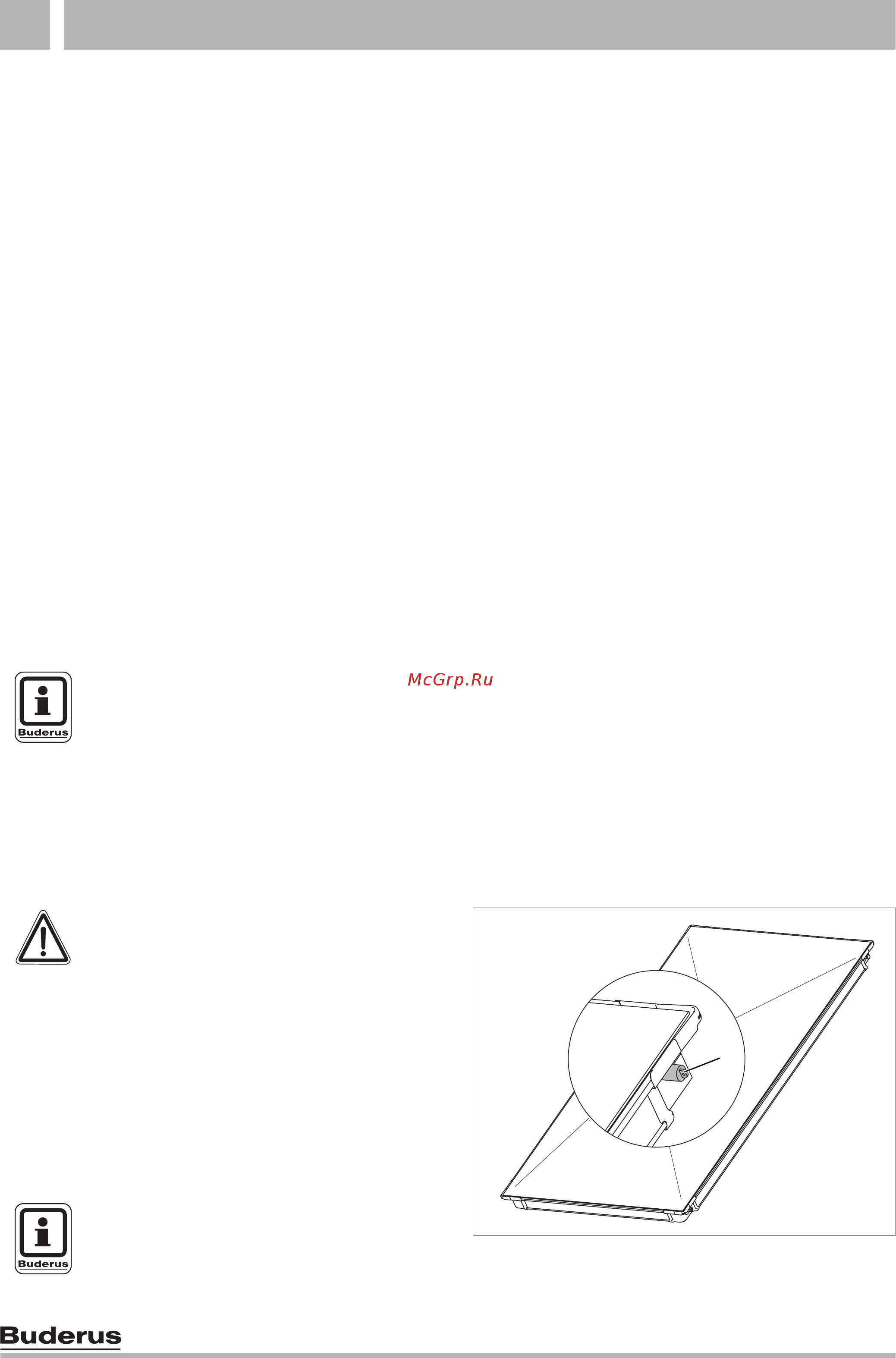

Рис. 5 Резиновые крышки на штуцерах коллектора
63043966.05-1.SD
63043966.05-1.SD
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за поврежденных уплотняющих
поверхностей.
z Снимите резиновые крышки (рис.5,
поз.1) только непосредственно
перед монтажом.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Коллекторы нельзя хранить на
открытом воздухе без защиты от
осадков.
