Перед монтажом 4
9
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKS 4.0, встроенные в крышу • Издание 04/2006
4.2.2 Гидравлическое соединение
Для гидравлического соединения требуется ком-
плект подключения и соединительный комплект
между коллекторами.
Комплект подключения, на одно поле коллекторов (рис. 3)
Соединительный комплект между коллекторами,
один на коллектор (в двух уголках, рис.4)

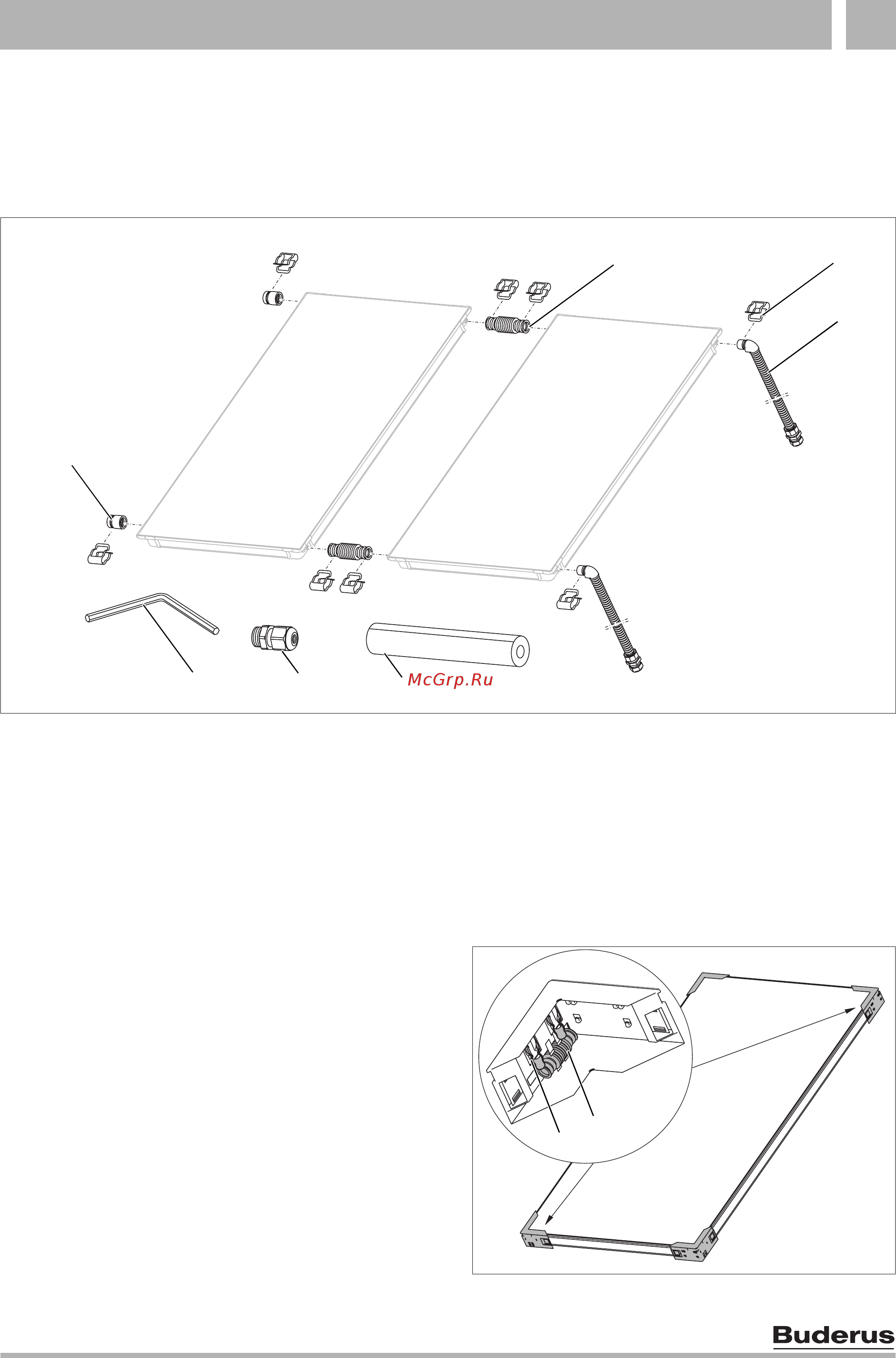

Рис. 3 Комплект подключения и соединительный комплект (показано два коллектора с вертикальной установкой)
63043966.03-1.SD
63043966.03-1.SD
2
1
3
4
7
6
5
Поз. 2: зажимы 2 × Поз. 6: ключ SW 5 1 ×
Поз. 3: соединительная труба Поз. 7: торцевая крышка 2 ×
(изоляция не показана на рисунке)2 × Поз. 8: заглушка гильзы для установки датчика,
Поз. 4: изоляция соединительной гофрированной не изображена 1
×
трубы 710 мм 1 ×
Поз. 5: зажимная резьбовая втулка
для датчика коллектора 1
×
Рис. 4 Два транспортировочных уголка с одним
соединительным комплектом
63043966.04-1.SD
63043966.04-1.SD
1
2
Поз. 1: соединительная гофрированная труба 2 ×
Поз. 2: зажим 4 ×
