Подготовительные работы на крыше 5
17
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKS 4.0, встроенные в крышу • Издание 04/2006
Однорядный монтаж
z Установите первую рейку обрешетки
скреплениями от сползания (рис.14, поз.1).
z Установите вторую рейку обрешетки для нижних
боковых прижимов (рис. 14, поз.2).
z Установите третью рейку обрешетки для верхних
боковых прижимов (рис. 14, поз.3).
z Установите четвертую рейку обрешетки для
поддержки клина из пенополистирола верхних
накладных листов (рис.14, поз.4).
z Установите пятую
рейку обрешетки для под-
держки верхних накладных листов (рис.14,
поз. 5).
z Установите шестую рейку обрешетки для
поддержки и крепления верхних накладных
листов (рис. 14, поз.6).

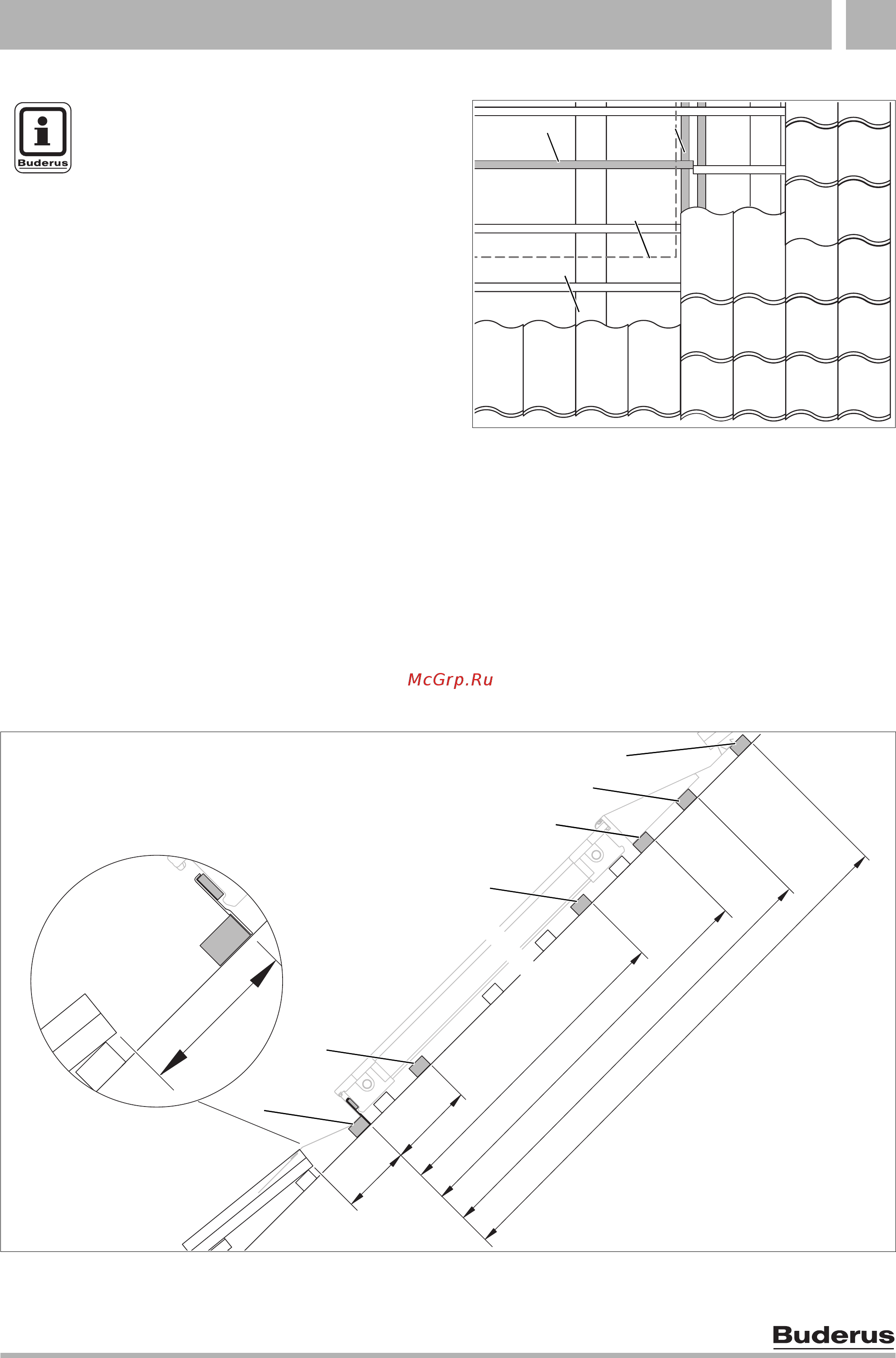

Рис. 13 Смещение обрешетки в области коллекторов
Поз. 1: смещенная обрешетка
Поз. 2: крепление концов обрешетки
Поз. 3: поле коллекторов (край)
Поз. 4: стропила
63043975.39-1.SD
63043975.39-1.SD
1
2
3
4
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Если понадобится установить допол-
нительную обрешетку (рис.13, поз.1)
в зоне уже существующей, то нужно
существующую обрешетку сместить в
зоне поля коллектора (рис.13, поз. 3)
и прочно закрепить (рис.13, поз. 2).
Боковые накладные листы должны
быть надежно накрыты черепицей.
Рис. 14 Расстояния между дополнительными рейками обрешетки при однорядном монтаже
(размеры в мм; значения в скобках = для горизонтального исполнения коллекторов)
160
200 - 230
1860 - 1890 (940 - 970)
2120 (1200)
2490 - 2520 (1570 - 1600)
2240 - 2270 (1320 - 1350)
63043975.04-1.SD
63043975.04-1.SD
2
3
6
4
1
5
