Инструкция по монтажу Logasol SKS 4.0, встроенные в крышуИздание 04/2006
Оставляем за собой право на изменения!
Монтаж коллекторов6
6.1 Подготовка монтажа коллектора
Перед началом монтажа можно сначала на земле
установить торцевые крышки, что облегчит работы
на крыше.
Для фиксации торцевых крышек (а также устанавли-
ваемых позже гофрированных исоединительных
труб) на подключениях должны быть установлены
зажимы.
6.1.1 Гидравлические подключения
Коллекторы должны быть смонтированы таким
образом, чтобы гильзы для установки датчика
коллектора располагались (рис. 18, поз.1)
сверху.
Проводка труб в коллекторе выполнена симмет-
рично, чтобы позволяет выполнять два различных
соединения:
Подключение с одной стороны максимально для
5 коллекторов
При подключении с одной стороны можно устано-
вить максимально 5 коллекторов (рис. 17 ирис.18).
Подключение с разных сторон максимально для
10 коллекторов
Если в одном ряду устанавливается больше
5 коллекторов, то гидравлическое подключение
осуществляется с разных сторон (по принципу
Тихельмана, рис.19).
Подключение с разных сторон можно применять
также и при количестве коллекторов меньше 6
(рис. 19).

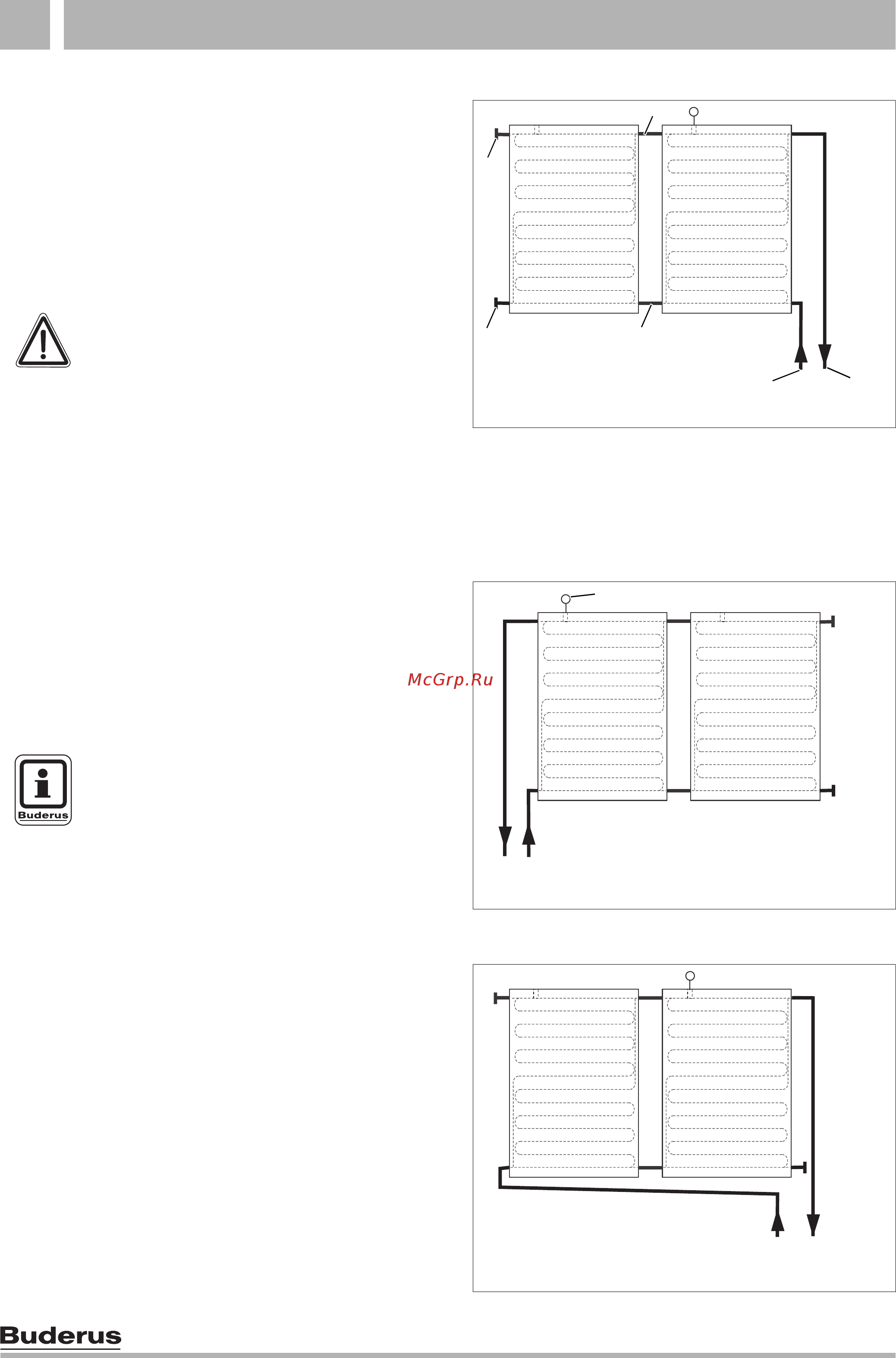

Рис. 17 Гидравлическое подключение справа
максимально до 5 коллекторов
Поз. 1: соединительная гофрированная труба
Поз. 2: подающая линия
Поз. 3: обратная линия
Поз. 4: торцевая крышка
Рис. 18 Гидравлическое подключение слева
максимально до 5 коллекторов
Рис. 19 Гидравлическое подключение с разных сторон
63043966.09-1.SD
63043966.09-1.SD
2
1
3
4
1
4
63043966.10-1.SD
63043966.10-1.SD
1
63043966.08-1.SD
63043966.08-1.SD
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за негерметичных подключений
солнечного коллектора.
На гофрированных трубах, соеди-
нительных трубах и штуцерах кол-
лекторов не должно быть никаких
повреждений и загрязнений.
z Для облегчения монтажа штуцеры
коллекторов смазываются на заво-
де специальной смазкой. Никакую
другую смазку применять не раз-
решается.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Гидравлические соединительные тру-
бопроводы могут быть подключены
справа (рис.17) или слева (рис.18).
Вэтой инструкции показано располо-
жение подающих линий справа.
