Подготовительные работы на крыше 5
15
Оставляем за собой право на изменения!
Инструкция по монтажу Logasol SKS 4.0, встроенные в крышу • Издание 04/2006
5.2 Установка дополнительной обрешетки
Для укладывания накладных листов и коллекторов
от заказчика потребуется дополнительная обрешет-
ка такой же высоты.
Длина дополнительной обрешетки
Минимальная длина дополнительной обрешетки
(рис.9, поз.2) соответствует ширине поля
коллекторов (таб.5, стр.14, размер A) плюс
примерно 10 см для боковых прихватов (рис.9,
поз.1).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Как вариант, вместо дополнительной
обрешетки в области установки кол-
лекторов можно сместить существу-
ющую обрешетку крыши на необхо-
димое расстояние.
В этой инструкции описан монтаж
с дополнительной обрешеткой.
ОСТОРОЖНО!
ПОВРЕЖДЕНИЯ ЗДАНИЯ
из-за негерметичности крыши.
z Закрепите стыки обрешетки на
стропилах или прочно соедините
симеющейся обрешеткой крыши
(рис.9, поз.3 и рис.13, поз. 2).

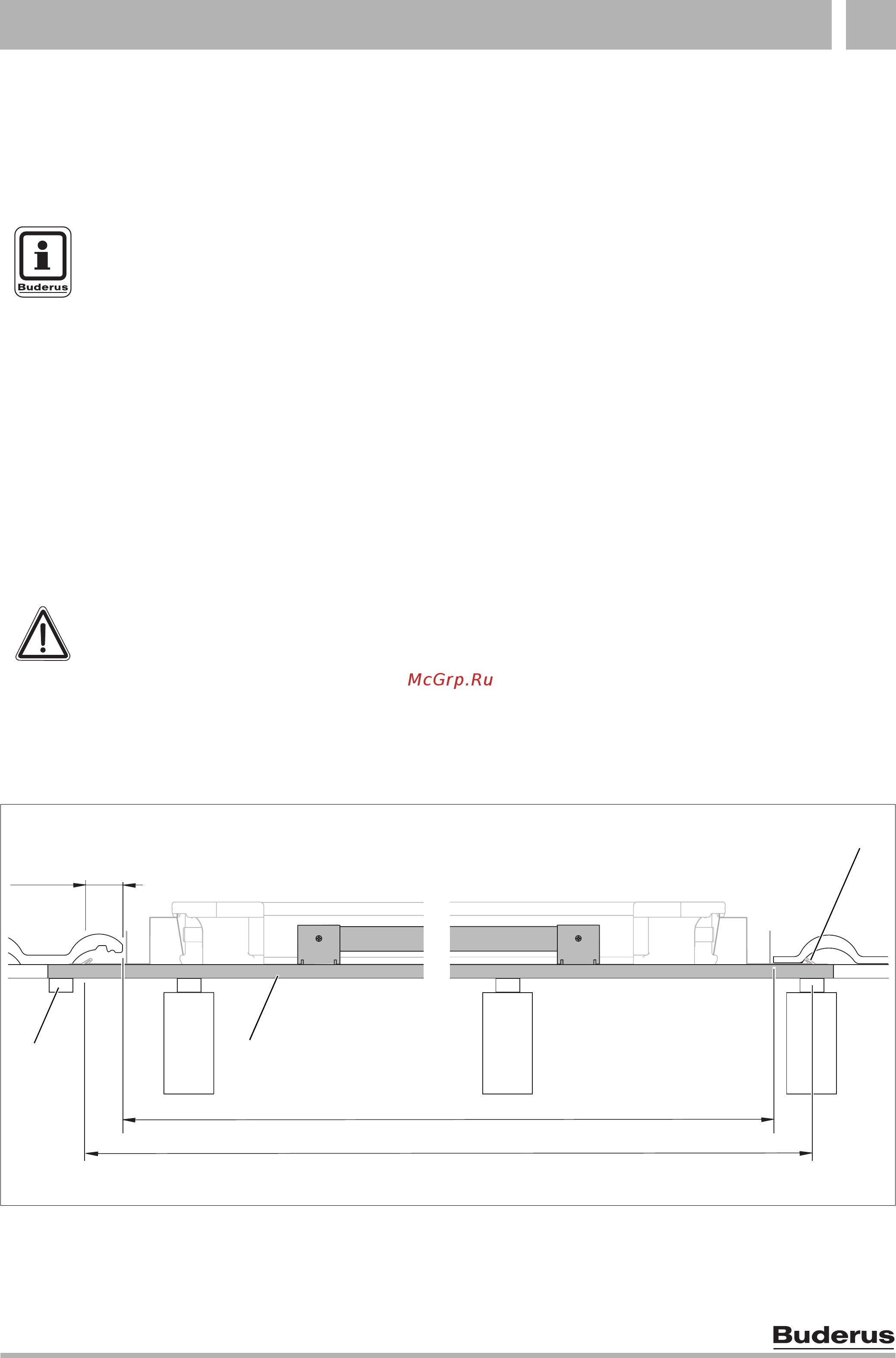

Рис. 9 Длина дополнительной обрешетки (здесь: первая рейка обрешетки внизу с креплением от сползания)
Поз. 1: прихват
Поз. 2: дополнительная обрешетка
Поз. 3: соединение дополнительной обрешетки
63043973.01-1.SD
63043973.01-1.SD
> 80 mm
X
A
2
3
1
