Монтаж коллекторов6
6.2 Крепление коллекторов
Начните укладывание коллекторов с правой
стороны.
6.2.1 Установка первого коллектора
z Первый коллектор (рис.22, поз. 1) должен встать
в крепление от сползания на расстоянии 80 мм
от крайней (возможно, вырезанной) черепицы
(рис.22, поз. 2).
z Слегка приподнять коллектор и сдвинуть вниз
под коллектор правые подкладные пластины
(рис.23, поз. 3) на 2-ой и 3-ей дополнительных
рейках, а также в середине коллектора на
имеющейся рейке так, чтобы выступ уперся
вкрай коллектора.
z Для винта (рис.23, поз. 1) нужно заранее
просверлить отверстие сверлом 4 мм.
z Закрепить односторонний прижим (рис.23,
поз.2), установив винт 6×40 (рис.23, поз. 1)
и подкладную шайбу (используйте ключ SW10).
Теперь прижим прижимается к нижней кромке
коллектора.
z
Слега приподнять коллектор и сдвинуть под
него подкладные пластины (рис.24, поз. 2)
с двухсторонним прижимом на 2-ой и 3-ей
дополнительной рейке, а также в середине
коллектора на имеющейся рейке так, чтобы
выступ уперся в край коллектора.
z Для винта (рис.24, поз. 1) нужно заранее
просверлить отверстие сверлом 4 мм. Для
разметки используйте насечки на
подклад-
ных пластинах.

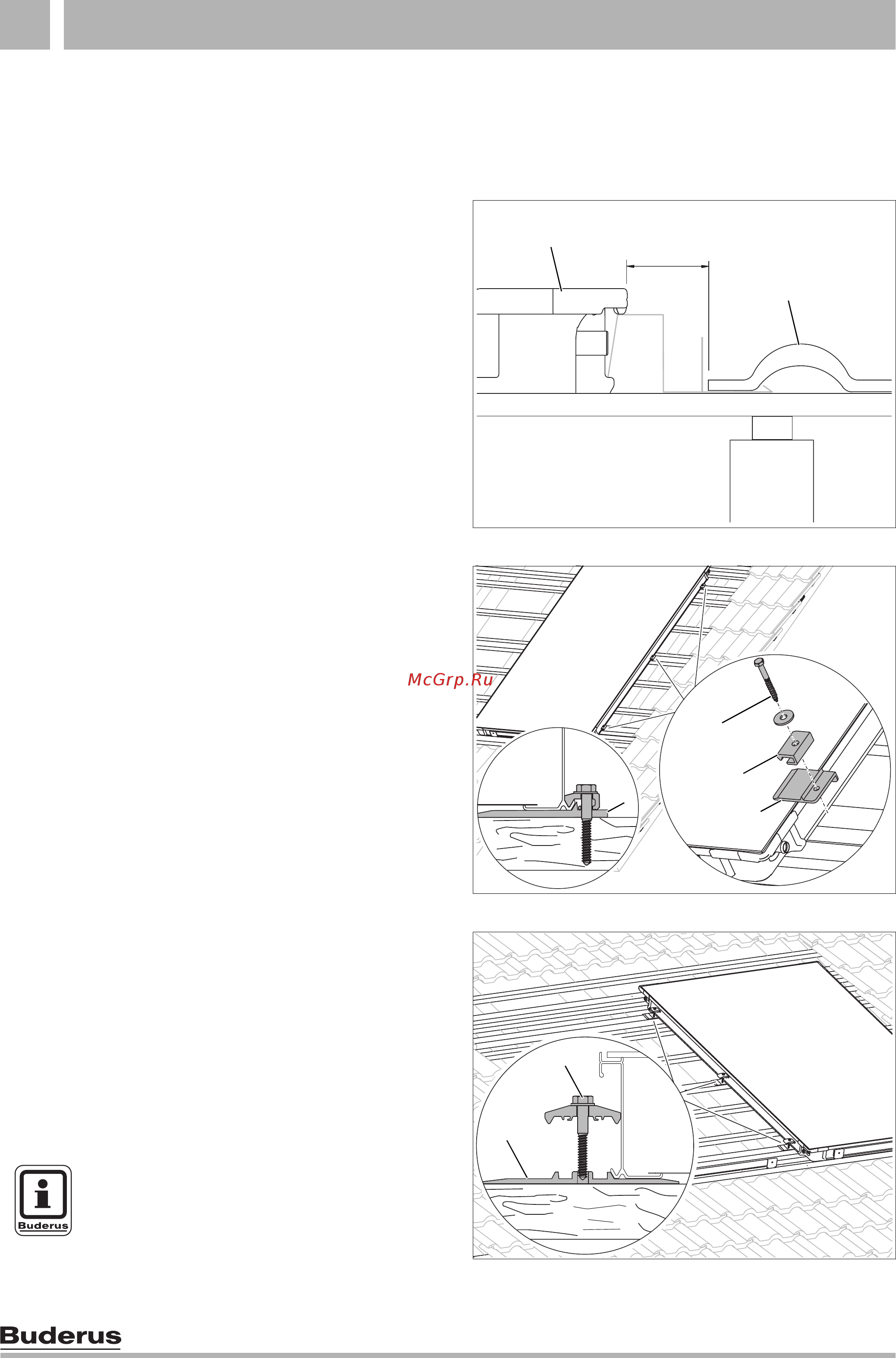

Рис. 22 Укладка и крепление первого коллектора
80 mm
63043973.03-1.SD
63043973.03-1.SD
1
2
Рис. 23 Укладка и крепление первого коллектора
63043975.06-1.SD
63043975.06-1.SD
1
2
3
3
Рис. 24 Двухсторонний прижим на первом коллекторе
63043975.07-1.SD
63043975.07-1.SD
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Винты нужно закручивать только после
того, как второй коллектор придвинут
к двухстороннему прижиму.
