12
Инструкция по монтажу Logasol SKS 4.0, встроенные в крышу • Издание 04/2006
Оставляем за собой право на изменения!
Перед монтажом4
4.6 Определение занимаемой площади на крыше
Необходимо обеспечить следующие минимальные
размеры.
Размеры A и B
Площадь поля коллекторов с накладными листами.
Размер C
Минимум два ряда черепицы до конька крыши или
дымовой трубы. Особо большой риск повреждения
покрытия крыши существует при черепице, уложен-
ной мокрым способом (в раствор).
Размер D
Выступ крыши, включая толщину фронтонной стены.
Размер E
Минимум 30 см внизу для
монтажа соединительных
трубопроводов в помещении под крышей.
Размер F
Минимум 40 см сверху для монтажа соединитель-
ных трубопроводов в помещении под крышей.

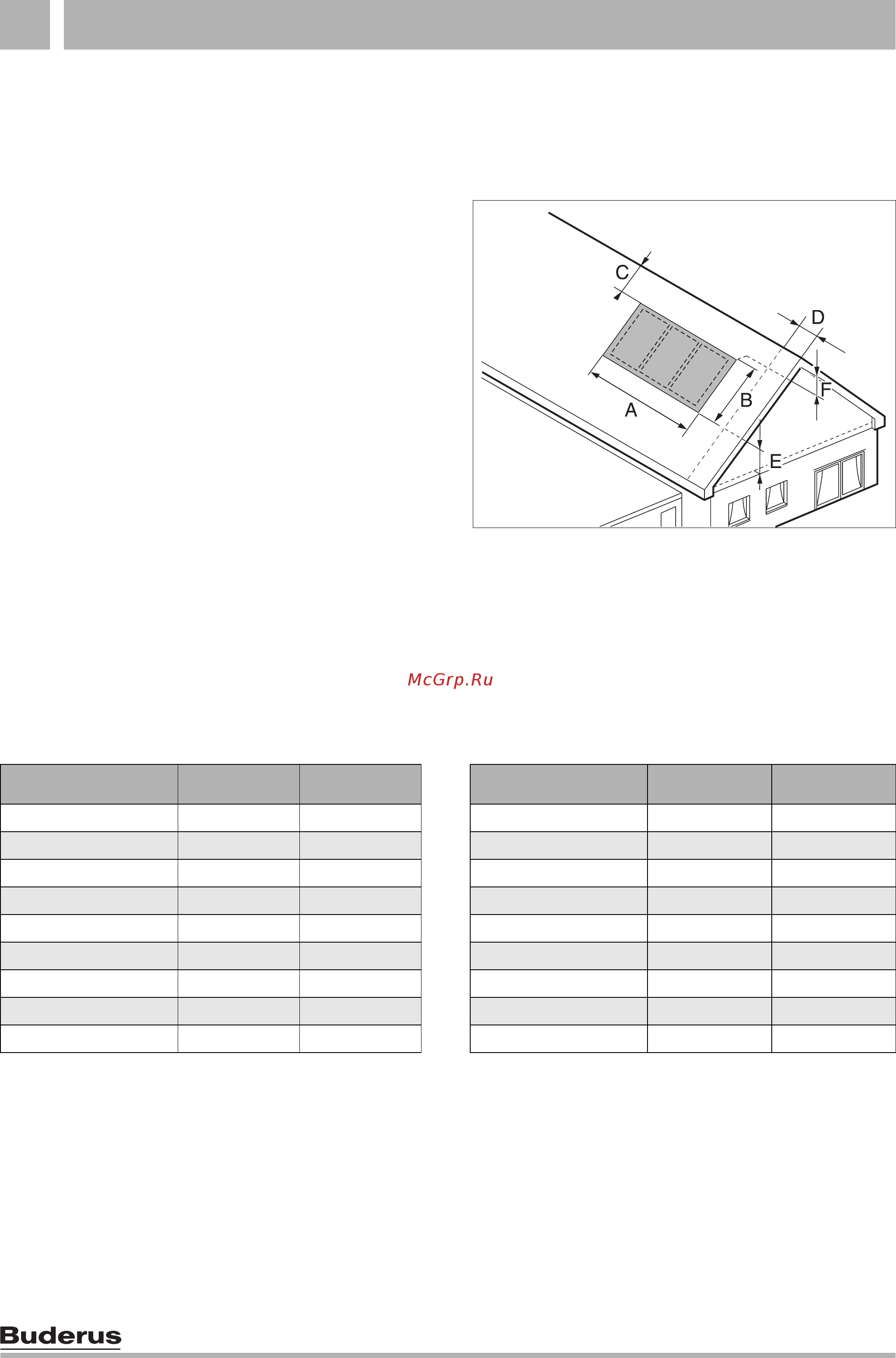

Рис. 7 Обязательные размеры
63043975.28-1.SD
63043975.28-1.SD
Площадь, занимаемая вертикальными
коллекторами:
Площадь, занимаемая горизонтальными
коллекторами:
Количество
коллекторов
Размер A Размер B
Количество
коллекторов
Размер A Размер B
22,67м 2,80 м 24,52м 1,87 м
3 3,84 м 2,80 м 3 6,61 м 1,87 м
45,01м 2,80 м 48,71м 1,87 м
5 6,18 м 2,80 м 5 10,80 м 1,87 м
67,41м 2,80 м 6 12,90 м 1,87 м
7 8,52 м 2,80 м 7 14,99 м 1,87 м
89,69м 2,80 м 8 17,09 м 1,87 м
9 10,86 м 2,80 м 9 18,96 м 1,87 м
10 12,03 м 2,80 м 10 21,28 м 1,87 м
Таб.3 Площадь, занимаемая вертикально
установленными коллекторами
(снакладнымилистами)
Таб.4 Площадь, занимаемая горизонтально
установленными коллекторами
(снакладнымилистами)
