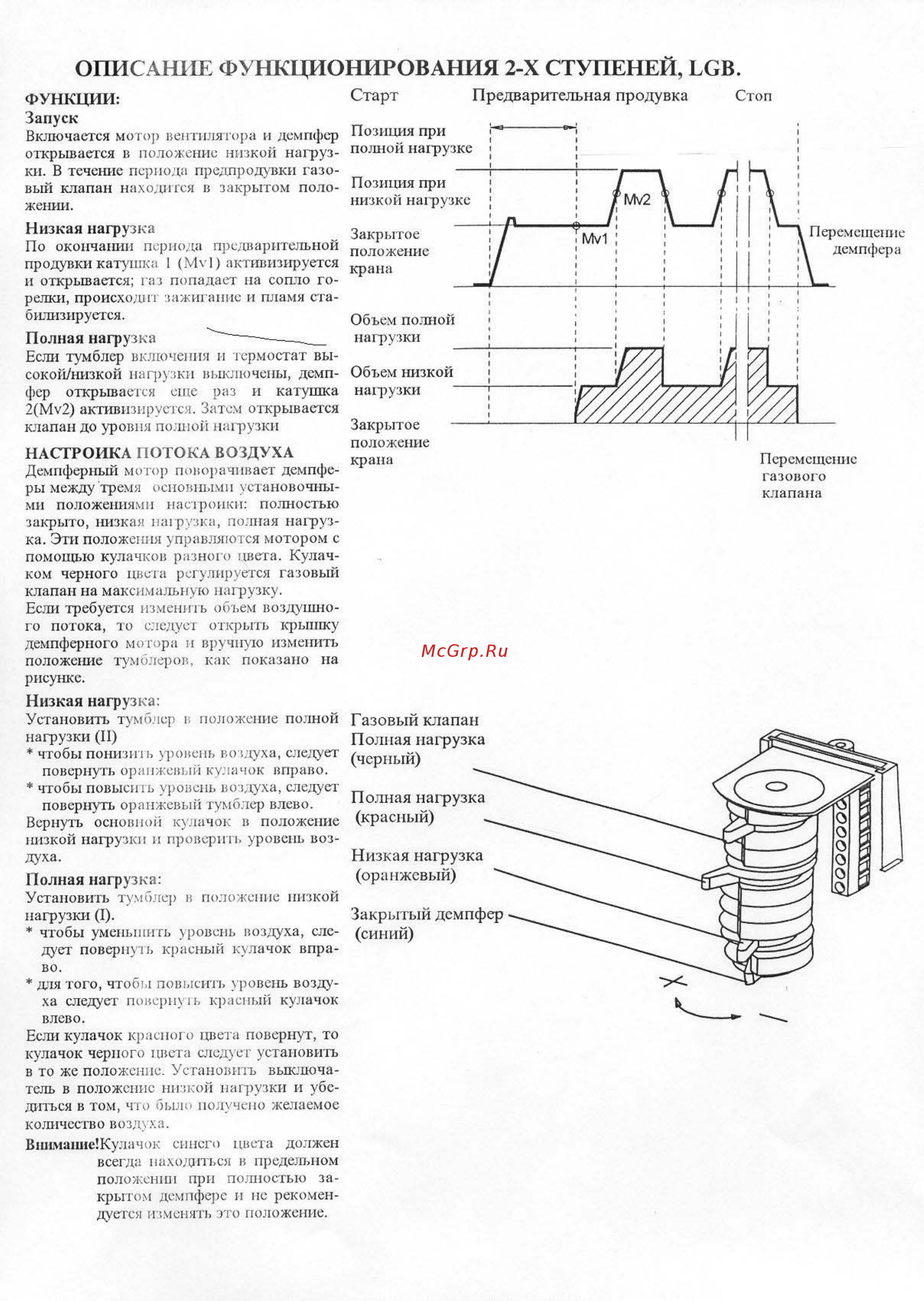

10 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ 2 Х СТУПЕНЕЙ LGB ФУНКЦИИ Запуск Включается мо гор вен тля гора и демпфер открывается в положение низкой нагруз ки R течение терна та предпродувкн газо вый клапан находится в закрытой поло жении Старт Предварительная продувка Стоп Низкая нагрузка Закрытое положение крана По окончании периода предварительной продувки катушка I Mvl активизируется и открывается газ попадает па сопло горелки происходит шапанис и илами ста билизируется Полная нагрузка ___ Если тумблер включения и термостат высокой низкой ни1рузкн выключены демп фер открывается еше раз и катушка 2 Mv2 активизируе ед Затем открывается клапан до уровня пошюй нагрузки НАСТРОЙКА ПОТОКА ВОЗДУХА Демпферный мотор поворачивает демпфе ры между тремя основными установочны ми положениями nací ронин полностью закрыто низкая нагрузка полная нагрузка Эти положения управляются мотором с помощью кулачков разного цвета Кулач ком черного циста регулируется газовый клапан на максимальную нагрузку Если требуется изменить объем воздушно го потока то следует открыть крышку демпферного мотора и вручную изменить положение тумолеров как показано па рисунке Низкая нагрузка Установить тумблер г положение полной нагрузки И чтобы понизит ч уровень воздуха следует повернуть оранжевый кулачок вправо чтобы повысш ь уровень воздуха следует повернуть оранжевый тумблер влево Вернуть основной кулачок в положение низкой нагрузки и проверит уровень воздуха Полная нагрузки Установить тумблер в положение низкой нагрузки I чтобы уменьшить уровень воздуха сле дует повернуть красный кулачок впра во дня того чтобы повысить уровень возду ха следует повернуть красный кулачок влево Если кулачок красного цвета повернут то кулачок черного цвета следует установить в то же положение Установить выключа тель в положение низкой нагрузки и убе диться в том что было получено желаемое количество воздуха Вш1ма1ше Кулачок синего цвета должен всегда находиться в предельном положении при полностью за крытом демпфере и нс рекомен дуется изменять это положение Позиция при полной нагрузке Позиция при низкой нагрузке у Объем полной нагрузки Объем низкой на рузки Закрытое положение крапа Перемещение газового клапана
