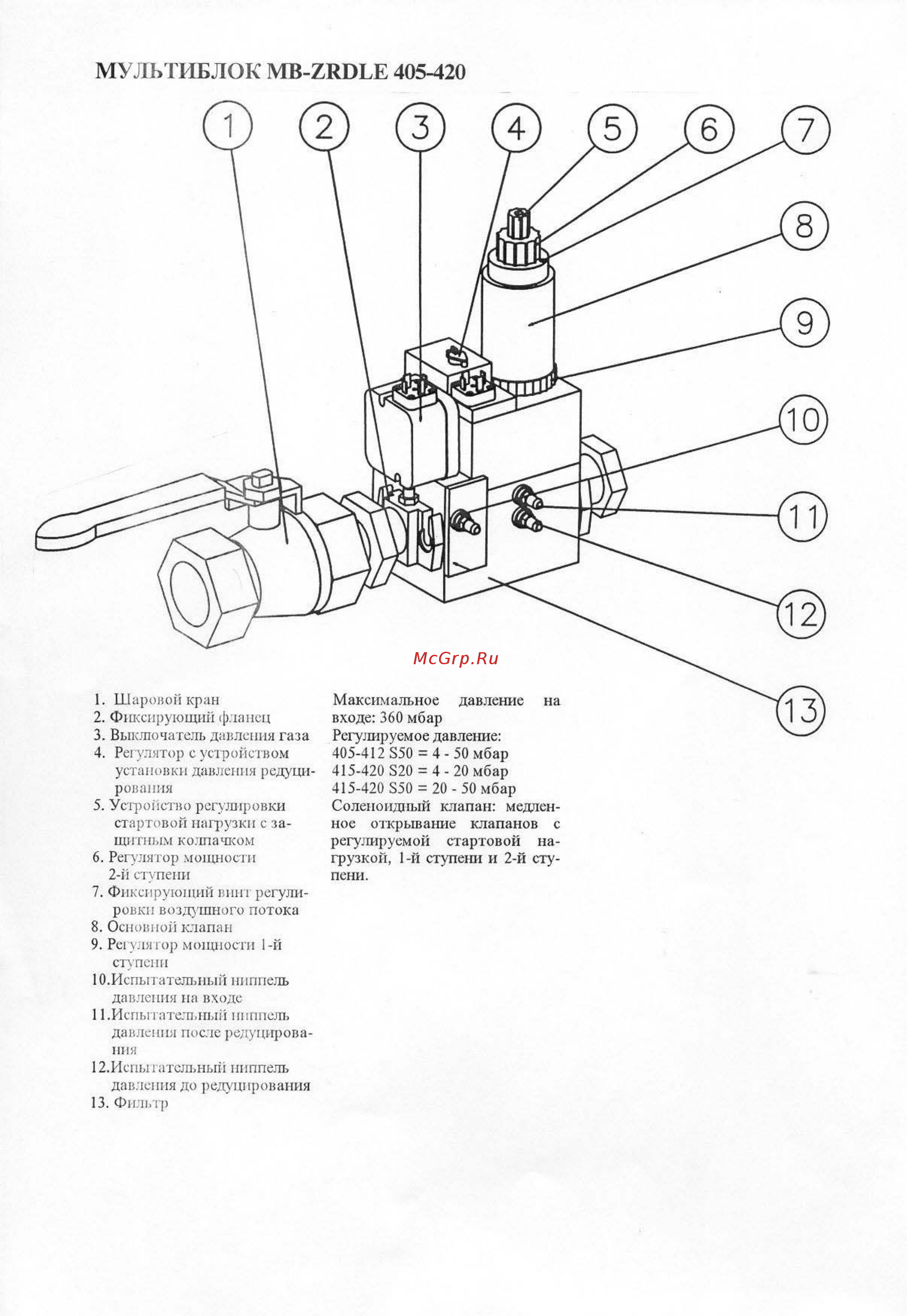

11 МУЛЬТИБЛОК MB ZRDLE 405 420 2 1 Шар свои кран 2 Фиксирующий фланец 3 Выкточятепь давления газа 4 Регулятор с устройством установка давления редуци рования 5 жройство регулировки стартовом нагрузки с за щитным коллачкои 6 Регулятор мощности 2 й ступени 7 Фиксирующий пин т регули ровки воздушного потока 8 Основной клапан 9 Регулятор мощности 1 й ступени Ю Испытательный ниппель давления на входе 11 Испытательный ниппель давления после редуцирова ния 12 Испы i атсльный ниппель давления до редуцирования 13 Фильтр Максимальное давление на входе 360 мбар Регулируемое давление 405 412 S50 4 50 мбар 415 420 320 4 20 мбар 415 420 S50 20 50 мбар Соленоидный клапан медлен ное открывание клапанов с регулируемой стартовой на грузкой 1 й ступени и 2 й сту пени 1Ó
