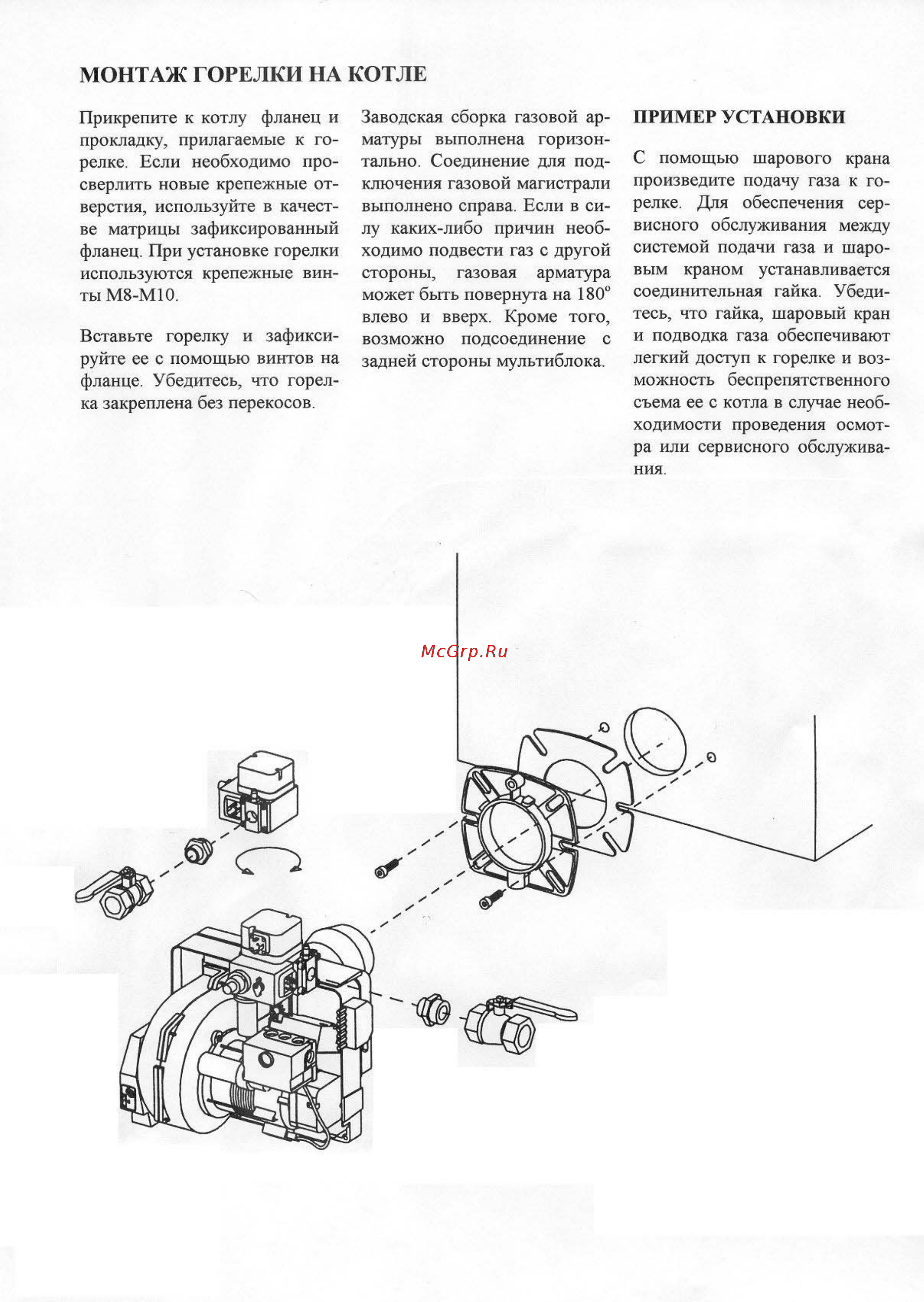

6 МОНТАЖ ГОРЕЛКИ НА КОТЛЕ Прикрепите к котлу фланец и прокладку прилагаемые к го релке Если необходимо про сверлить новые крепежные от верстия используйте в качест ве матрицы зафиксированный фланец При установке горелки используются крепежные вин ты М8 М10 Вставьте горелку и зафикси руйте ее с помощью винтов на фланце Убедитесь что горел ка закреплена без перекосов Заводская сборка газовой ар матуры выполнена горизон тально Соединение для под ключения газовой магистрали выполнено справа Если в си лу каких либо причин необ ходимо подвести газ с другой стороны газовая арматура может быть повернута на 180 влево и вверх Кроме того возможно подсоединение с задней стороны мультиблока ПРИМЕР УСТАНОВКИ С помощью шарового крана произведите подачу газа к го релке Для обеспечения сер висного обслуживания между системой подачи газа и шаро вым краном устанавливается соединительная гайка Убеди тесь что гайка шаровый кран и подводка газа обеспечивают легкий доступ к горелке и воз можность беспрепятственного съема ее с котла в случае необ ходимости проведения осмот ра или сервисного обслужива ния
