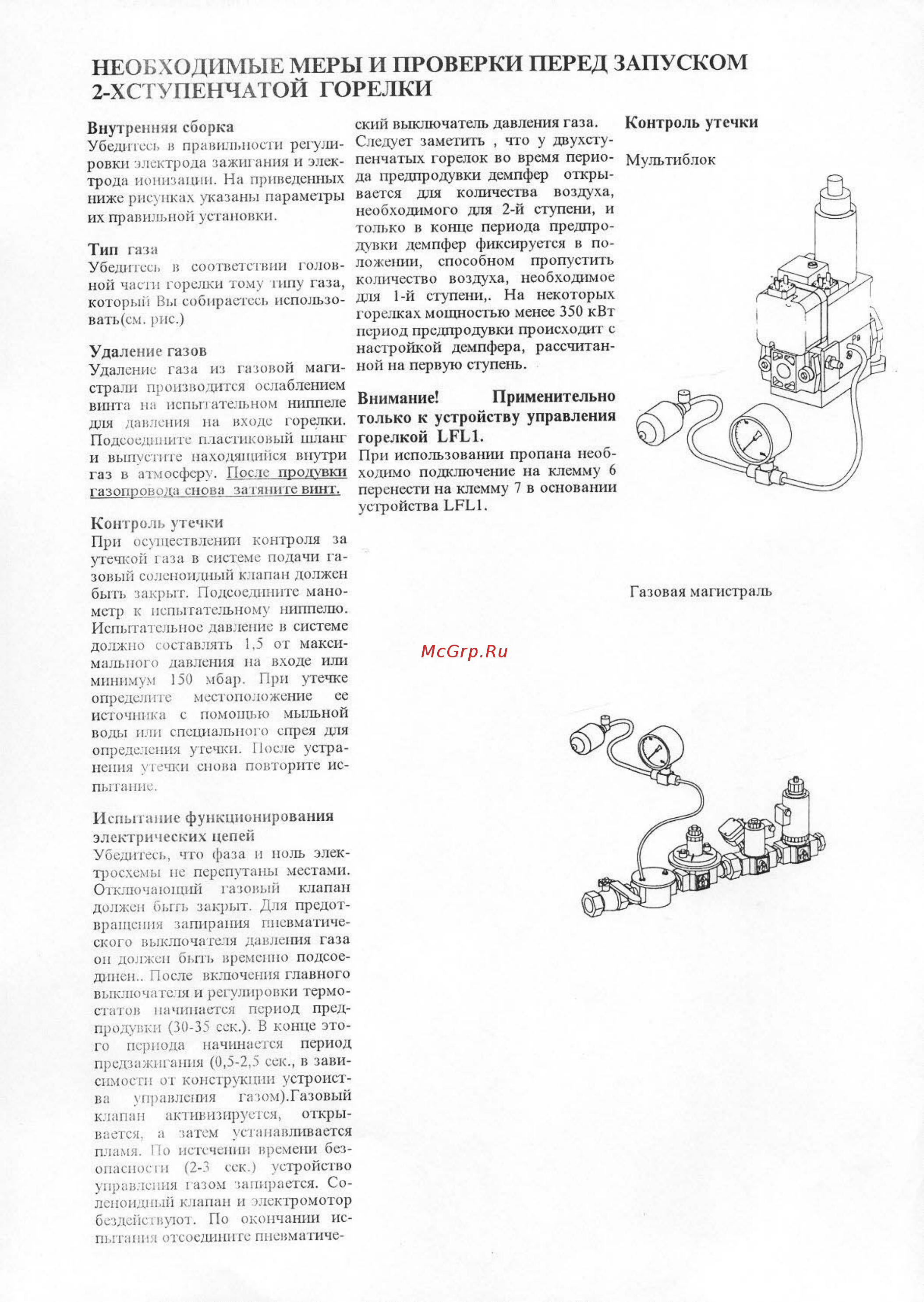

8 НЕОБХОДИМЫЕ МЕРЫ И ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ 2 ХСТУПЕНЧАТОЙ ГОРЕЛКИ Внутренняя сборка Убедитесь в грани плюсам регули ровки электрод зажигания и элек трода ионизации На приведенных ниже рисунках указаны параметры их правильной установки Тип газа Убедитесь в соответствии голов ной части горелки тому типу газа который Вы собираетесь испильзовать см рис Удаление газов Удаление газа из газовой маги страли производится ослаблением винта на испытательном ниппеле для давления на входе горелки Подсочи тите пластиковый пшат и выпустите находящийся внутри газ в атмосферу После продувки газопровод снова затяните шип Контроль утечки При осуществлении контроля за утечкой газа в системе подачи га зовый соленоидный клапан должен быть закрыт Подсоедините мано метр к испытательному ниппелю Испытательное давление н системе должно составлять 1 5 от макон мяльного давления на входе или минимум 150 мбар При утечке определите местоположение сс источника с помощью мыльной поды или специального спрея для определения утечки Поста устра нения утечки снопа повторите испытагие Испьпание функционирования электрических цепей Убедитесь что раза и ноль элекТ осхемь нс перепутаны местами Отключающий газовый клапан должен был закрыт Для предот вращения апирапня пневматиче ского выключателя давления газа он должен быть временно подсое динен После включения главного выключателя и регулировки термо статов начинается период продпродувкп 30 35 сек В конце это го периода начинается период предзижигания 10 5 2 5 сек в завиCHMOCIH ci конструкции устройст ва управления газом Газовый клапан щаиы оирустся откры вается а ятем устанавливается и пимя По истечении времени без опасное ги 2 3 сек устройство управления газом ишкрается Соленоидпый клапан и псктромотор б ст действую По окончании испытап ы отсоедишire п ювматичс ский выключатель давления газа Контроль утечки Следует заметить что у двухступенчя ых горелок во время перио Мультиблок да предпр одувки демпфер откры вается для количества воздуха необходимого для 2 й ступени и только в конце периода предпро давки демпфер фиксируется в положешш способном пропустить количество воздуха необходимое для 1 й ступени На некоторых горелках мощностью мснсс 350 кВт перйод предпр одувки происходит с настройкой демпфера рассчитан ной на парную ступень Внимание Применительно только к устройству управления горелкой ЬРЫ При использовании пропапа необ ходимо подключение на клемму 6 перенести па клемму 7 в основании устройства ЬРЫ Газовая магистраль
