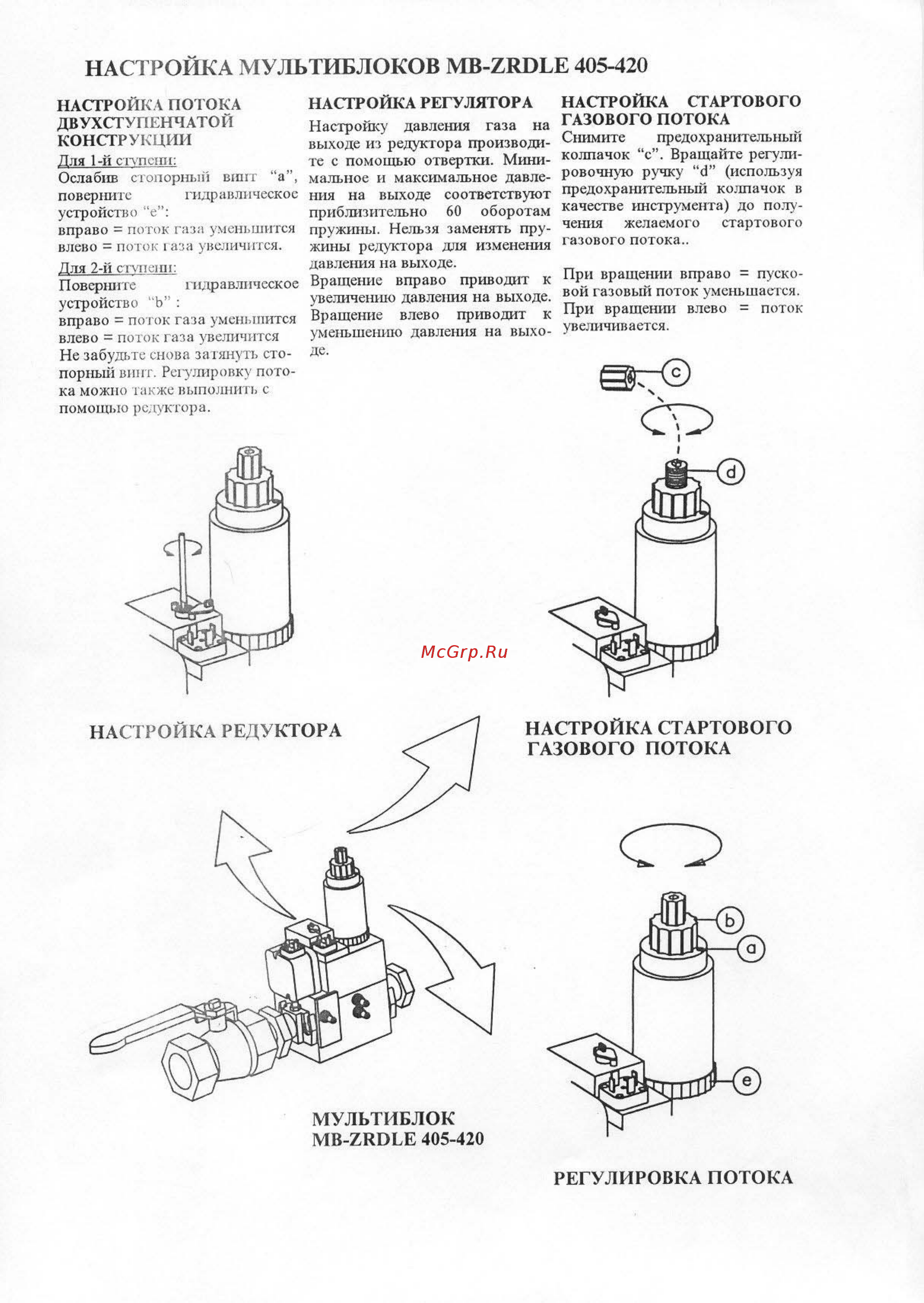

12 НАСТРОЙКА МУЛЬТИБЛОКОВ MB ZRDLE 405 420 НАСТРОЙКА ПОТОКА ДВ УХСТУ П ЕНЧ АТО Й КОНСТРУКЦИИ Для 1 й СТУПЕНИ Ослабив стопорный винт а поверните гидравлическое устройство с вправо поток гача уменьшится влево поток i аза увеличится Для 2 й ступени Поверни те гидравлическое устройство Ь вправо но ЮК газа уменьшится влево поток газа увеличится Не забудьте снова затянуть стопорный винт Регулировку пото ка можно также выполнить с помощью редуктора НАСТРОЙКА РЕГУЛЯТОРА Настройку давления газа на выходе из редуктора производи те с помощью отвертки Мини мальное и максимальное давле ния на выходе соответствуют приблизительно 60 оборотам пружины Нельзя заменять пру жины редуктора для изменения давления на выходе Вращение вправо приводит к увеличению давления на выходе Вращение влево приводит к уменьшению давления па выхо де НАСТРОЙКА СТАРТОВОГО ГАЗОВОГО ПОТОКА Снимите предо хра ниты гьн ый колпачок с Вращайте регули ровочную ручку й используя предохранительный колпачок в качестве инструмента до полу чения желаемого стартового газового потока При вращении вправо пуско вой газовый поток уменьшается При вращении влево поток увеличивается НАСТРОЙКА СТАРТОВОГО ГАЗОВОГО ПОТОКА МУЛЬТИБЛОК MB ZRDLE 405 420 PEI УЛИРОВКА ПОТОКА
