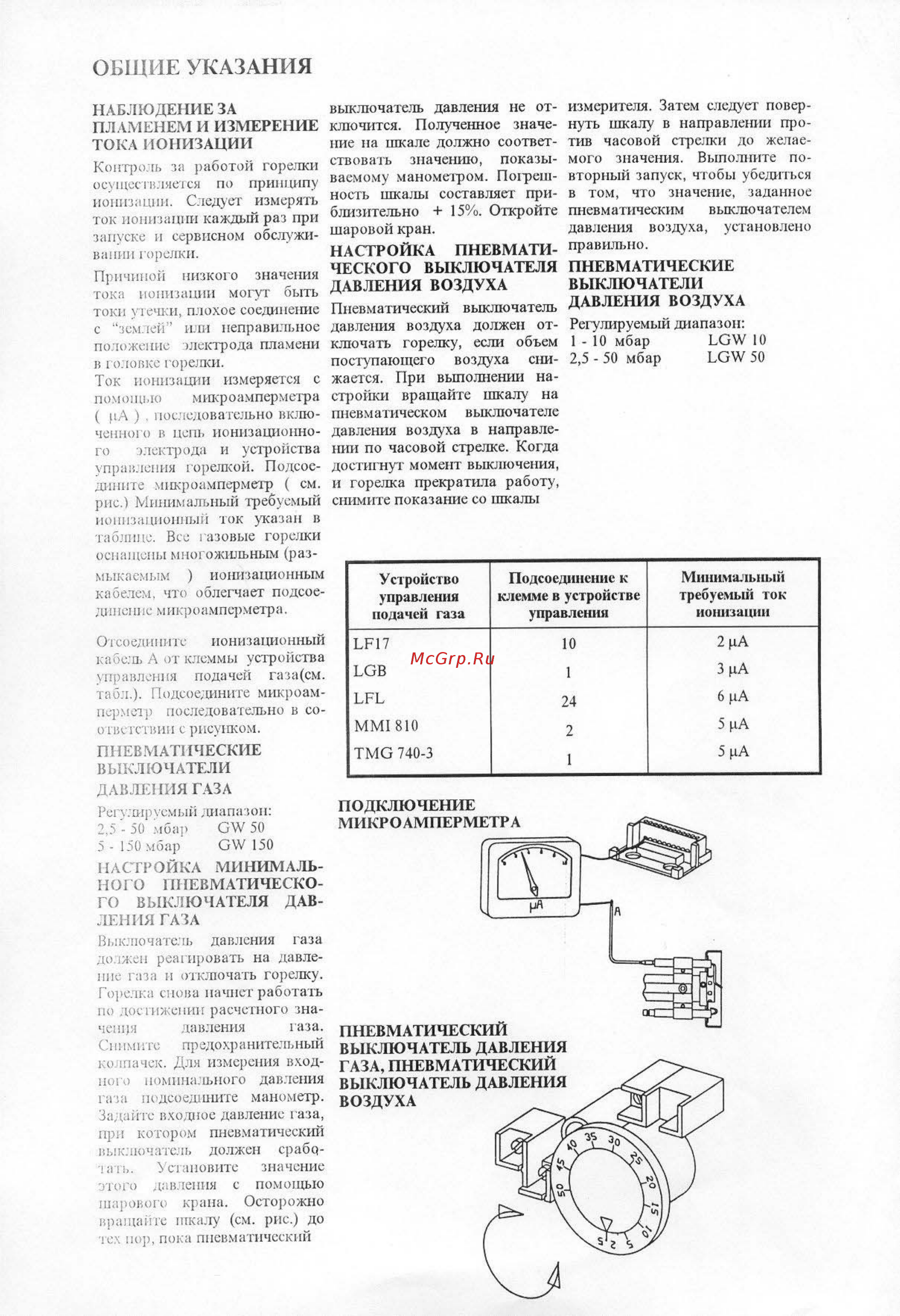

15 ОБЩИЕ УКАЗАНИЯ НАБЛЮДЕНИЕ ЗА ПЛАМЕНЕМ И ИЗМЕРЕНИЕ ТОКА ИОНИЗАЦИИ Контроль за работой горелки осуществляется по принципу иопизаинк Следует измерять ток попшаппп каждый раз при запуске и сервисном обслужи вании горелки Причиной низкого значения тока ионизации могут быть тою утечки плохое соединение с землей или неправильное положение лектрода пламени в головке горелки Ток ионизации измеряется с псм о щыо м икр о амперметра цА последовательно вклю ченного в цепь ионизационно го лектрода и устройства управления горелкой Подсое дините микроамперметр см рис Минимальный требуемый иопизс цпоппый ток указан в таблице Все газовые горелки осшшюпы многожильным раз мыкаемым ионизационным кабелем что облегчает подсое динение микроамперметра Отсоедини гс ионизационный ш бель А от клеммы устройства управления подачей газа СМ табл Подсоещшигс микроамцермезр последовательно в соогь с гсгиии с рисунком ПНЕВМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ГАЗА Регулируемый диапазон 2 5 50 мбар GW 50 5 150 мбар GW 150 НАСТРОЙКА МИНИМАЛЬ НОГО ПНЕВМАТИЧЕСКО ГО ВЫКЛЮЧАТЕЛЯ ДАВ ЛЕНИЯ ГАЗА Выключатс ь давления газа должен реагировать на давле ние газа я отключать горелку Горелка снова начнет работать по сгижении расчетного зна чения давления газа Сними гс предохранительный ко нычек Для измерения вход ного шашптымго давления га а подсоедините манометр Задайте входное давление газа прд котором пневматический выключатель должен сработ т1 Установите значение этого давления с помощью шаровою крана Осторожно праща гс шкалу см рис до тех но пока пневматический выключатель давления не от ключится Полученное значе ние на шкале должно соответ ствовать значению показы ваемому манометром Пшрешность шкалы составляет при близительно 15 Откройте шаровой кран НАСТРОЙКА ПНЕВМАТИ ЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ДАВЛЕНИЯ ВОЗДУХА Пневматический выключатель давления воздуха должен от ключать горелку если обьсм поступающего воздуха спи жается При выполнении на стройки вращайте шкалу на пневматическом выключателе давления воздуха в направле нии по часовой стрелке Когда достигнут момент выключения и горелка прекратила работу снимите показание со шкалы измерителя Затем следует повер нуть шкалу в направлении про тив часовой стрелки до желае мого значения Выполните по вторный запуск чтобы убедиться в том что значение заданное пневматическим выключателем давления воздуха установлено правильно ПНЕВМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ВОЗДУХА Регулируемый диапазон 1 10 мбар LGW II 2 5 50 мбар ЬС У 50 Подсоединение к клемме в устройстве управления Минимальный требуемый ток ионизации LF17 10 2цА LGB 1 ЗрА LFL 24 6цА МMl 810 2 5 цА TMG 740 3 1 Устройство управления подачей газа ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ГАЗА ПНЕВМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДАВЛЕНИЯ ВОЗДУХА 5 рА
