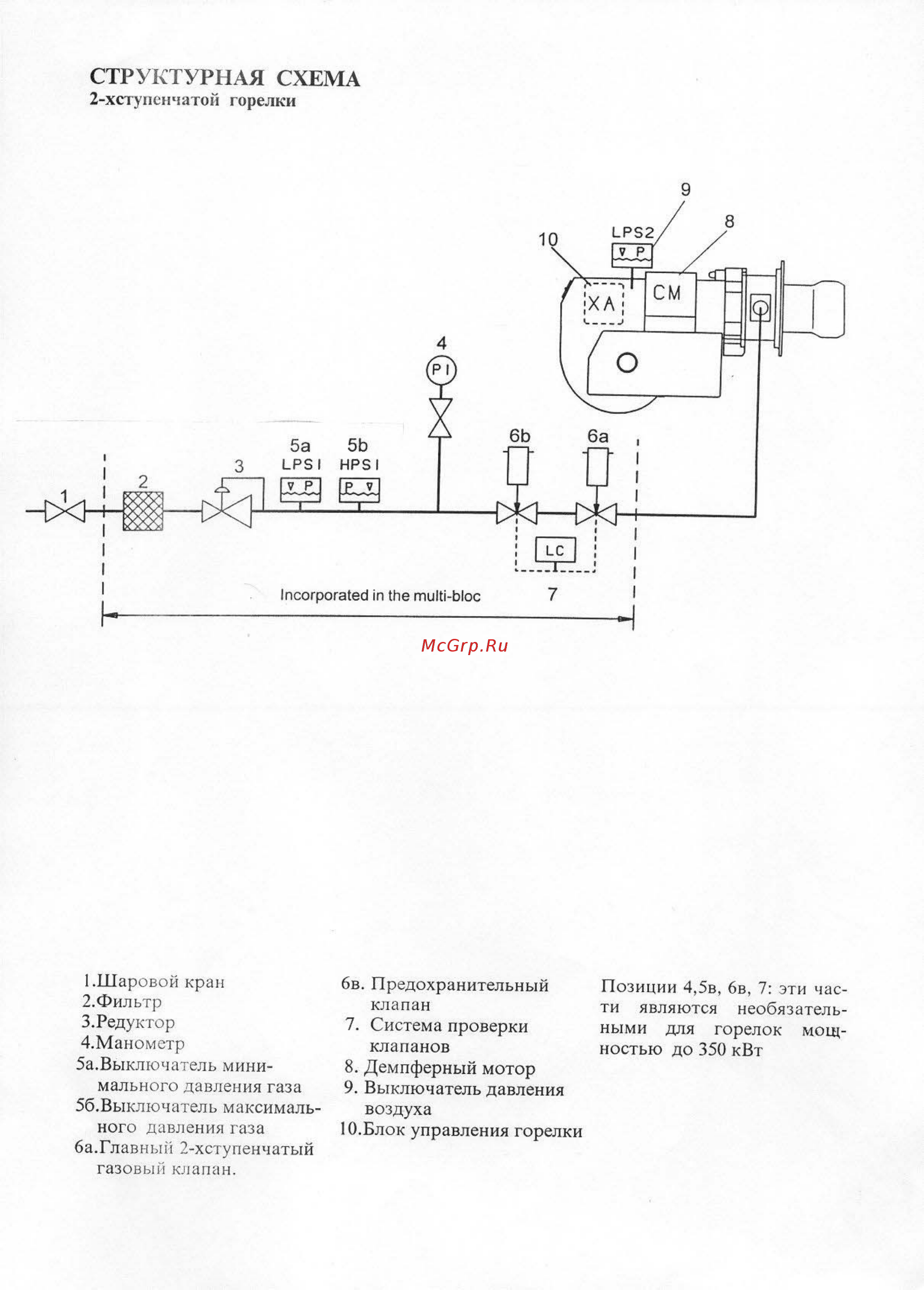

5 СТРУКТУРНАЯ СХЕМА 2 хступенчатой горелки I Шаровой край 2 Фильтр З Редуктор 4 Маномстр 5а Выключатель мини мального давления газа 56 Выключатель максималь ного давления газа 6а Главный 2 хступенчатый газовый клапан 6в Предохранительный клапан 7 Система проверки клапанов 8 Демпферный мотор 9 Выключатель давления воздуха 10 Блок управления горелки Позиции 4 5в 6в 7 эти час ти являются необязатель ными для горелок мощ ностью до 350 кВт
