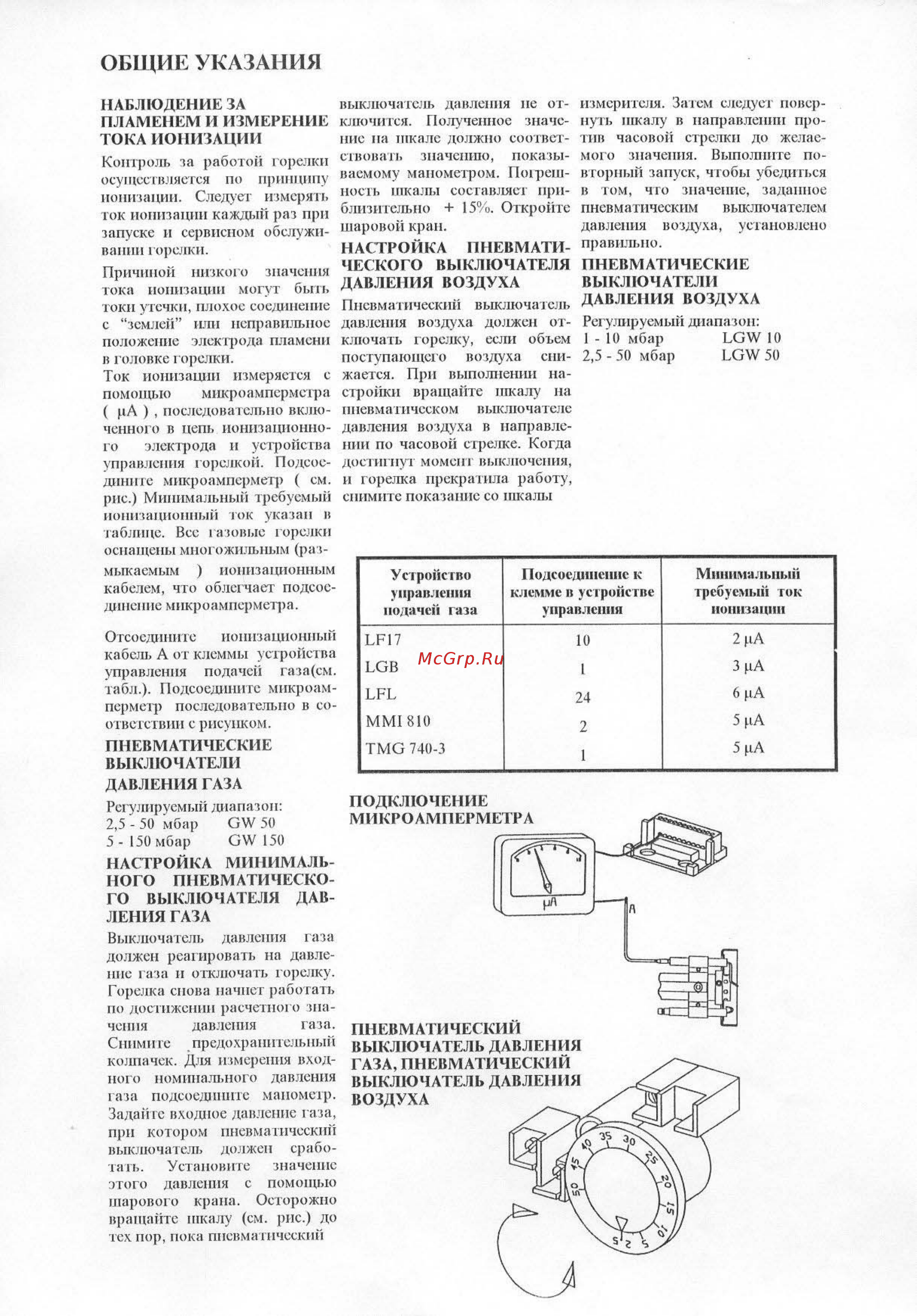

12 ОБЩИЕ УКАЗАНИЯ НАБЛЮДЕНИЕ ЗА ПЛАМЕНЕМ И ИЗМЕРЕНИЕ ТОКА ИОНИЗАЦИИ Контроль за работой горелки осуществляется по принципу ионизации Следует измерять 1 к ионизации каждый раз при запуске и сервисном обслужи вании горелки Причиной низкого значения тока ионизации могут быть токи утечки плохое соединение с землей или неправильное положение электрода пламени в головке горелки Ток ионизации измеряется с пом ошью микр о амперметр а jiА последовательно вклю ченного в цепь ионизационно го электрода и устройства управления горелкой Подсое дините микроамперметр см рис Минимальный требуемый ионизационный ток указан в таблице Вес газовые горелки оснащены многожильным раз мыкаемым ионизационным кабелем что облегчает подсое динение микроамперметра измерителя Затем следует повер нуть шкалу в направлении против часовой стрелки до желае мого значения Выполните по вторный запуск чтобы убедиться в том что значение заданное пневматическим выключателем давления воздуха установлено ПНЕВМАТИ правильно выключатель давления не отключится Полученное значе ние па шкале должно соответ ствовать значению показы ваемому манометром Погреш ность шкалы составляет приблизитсльно 15 Откройте шаровой кран НАСТРОЙКА ЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ПНЕВМАТИЧЕСКИЕ ДАВЛЕНИЯ ВОЗДУХА ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ВОЗДУХА Пневматический выключатель давления воздуха должен от Регулируемый диапазон ключать горелку если объем 1 10 мбар I ОW IО поступающего воздуха сни 2 5 50 мбар LGW 50 жается При выполнении на стройки вращайте шкалу на пневматическом выключателе давления воздуха в направле нии по часовой стрелке Когда достигнут момент выключения и горелка прекратила работу снимите показание со шкалы Устройство управления подачей газа Подсоединение к клемме в устройстве управления Минимальный требуемый ток ионизации Отсоедините ионизационный кабель А от клеммы устройства управления подачей газа см табл Подсоедините микроам перметр последовательно в со ответствии с рисунком LF17 10 2 цА LGB 1 3 рА LFL 24 6 рА MMI810 2 5 рА ПИ ЕВ М АТИЧЕСКИ Е ВЫКЛЮЧАТЕЛИ ДАВЛЕНИЯ ГАЗА TMG 740 3 1 Регулируемый диапазон 2 5 50 мбар GW 50 5 150 мбар GW 150 ПОДКЛЮЧЕНИЕ МИКРОАМПЕРМЕТРА НАСТРОЙКА МИНИМАЛЬ НОГО ПНЕВМАТИЧЕСКО ГО ВЫКЛЮЧАТЕЛЯ ДАВ ЛЕНИЯ ГАЗА Выключатель давления газа должен реагировать на давле ние газа и отключать горелку Горелка снова начнет работать ио достижении расчетною зна чения давления газа Сними тс предохранительный ко шачск Для измерения вход ного номина гьного давления газа подсоедините манометр Задайте входное давление газа при котором пневматический выключатель должен срабо тагь Установите значение этого давления с помощью шарового крана Осторожно вращайте шкалу см рис до тех пор пока пневматический ПН ЕВ М АТИ ИЕСКИЙ ВЫКЛЮЧАТЕЛI ДАВЛЕНИЯ ГАЗА ПНЕВМАТИЧЕСКИЙ ВЫКЛ1О ЧАТЕЛ Ь ДАВЛЕН НЯ ВОЗДУХА 5 рА
