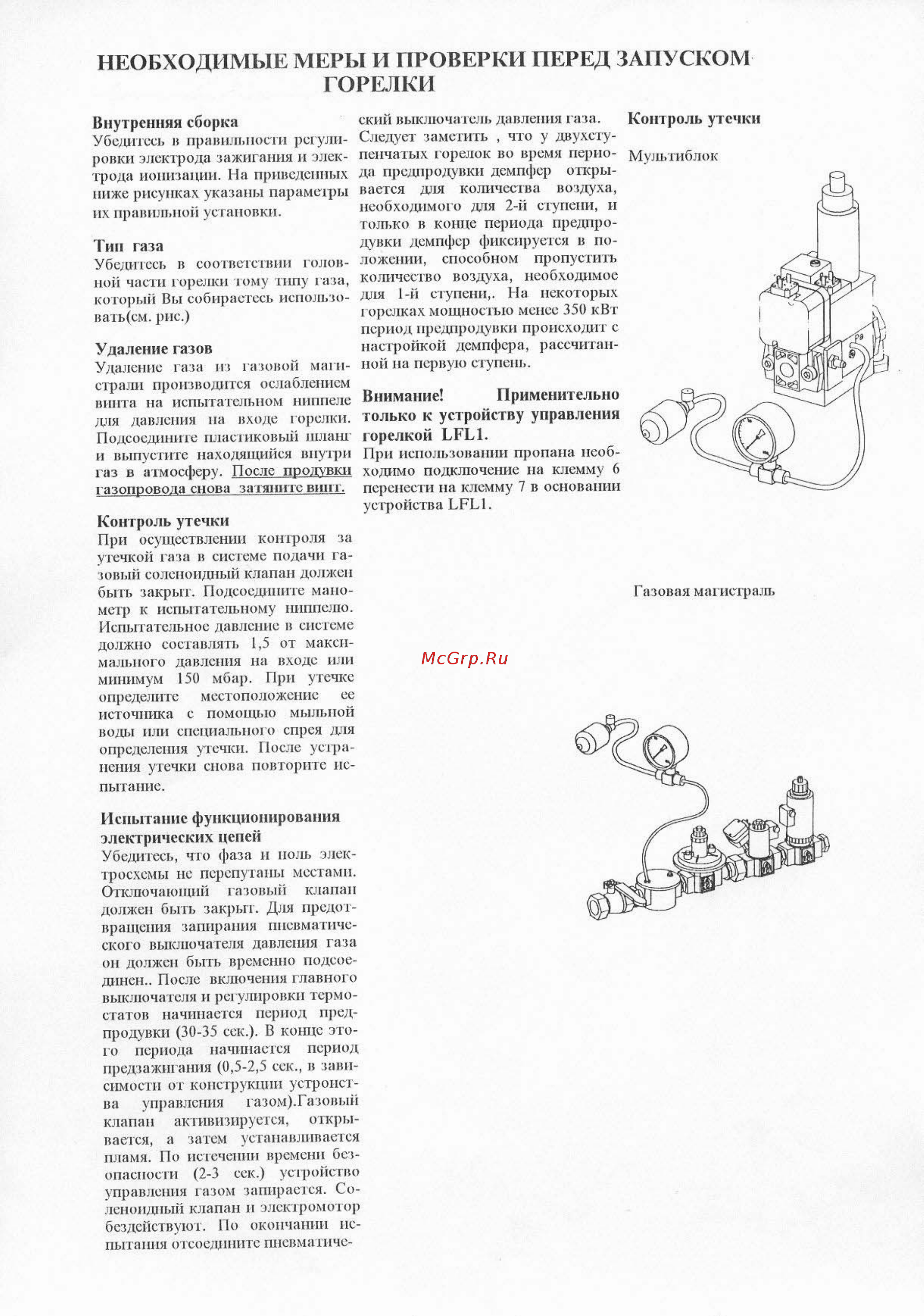

9 НЕОБХОДИМЫЕ МЕРЫ И ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ ГОРЕЛКИ Внутренняя сборка Убедитесь в правильности регули ровки электрода зажигания и элек трода ионизации Па приведенных ниже рисунках указаны параметры их правильной установки Тин газа Убедитесь в соответствии голов ной части горелки тому типу газа который Вы собираетесь использовахь см рис Удаление газов Удаление газа из газовой маги страли производится ослаблением винта на испытательном ниппеле для давления па входе горелки Подсоедините илашиковый шланг и выпустите находящийся внутри газ в атмосферу После продувки 1 азоцровода снова за тяните вши Контроль утечки При осуществлении контроля за утечкой газа в системе подачи га зовый соленоидный клапан должен быть закрыт Подсоедините мано метр к испытательному ниппелю Испытательное давление в системе должно составлять 1 5 от максималыгого давления на входе или минимум 150 мбар При утечке определите местоположение ее источника с помощью мыльной воды пли специального спрея для определения угечкп После устра нения утечки снова повторите ис пытание Испытание функционирования электрических цепей Убедитесь что фаза и ноль элек тросхемы не перепутаны местами Отключающий газовый клапан должен быть закрыт Для предот вращения запирания пневматиче ского выключателя давления газа он должен быть временно подсое динен После включения главного выключателя и pci улировки термо статов начинается период прсдпродувки 30 35 сек В конце это го периода начинается период предайжигшшя 0 5 2 5 сек в зави симости от конструкции устройся ва управления газом Газовын клапан активизируется откры вается а затем устанавливается пламя По истечении времени без опасности 2 3 сек устройство управления газом запирается Соленоюшый клапан и электромотор бездействуют По окончании ис пытания отсоедините пневматиче ский льпспочатсль давления газа Контроль утечки Следует заметить что у двухсту пенчатых горелок во время перио Мультиблок да предпродувкн демпфер откры вается лдя количества воздуха необходимого для 2 й ступени и только в конце периода предпродувки демпфер фиксируется в по ложении способном пропустить количество воздуха необходимое для 1 й ступени На некоторых горелках мощностью менее 350 кВт период предпродувкн происходит с настройкой демпфера рассчитан ной па первую ступень Внимание Применительно только к устройству управления горелкой ЬГЫ При использовании пропана необ ходимо подключение на клемму 6 перенести па клемму 7 в основании устройства 1 ЕЫ Газовая магистраль
