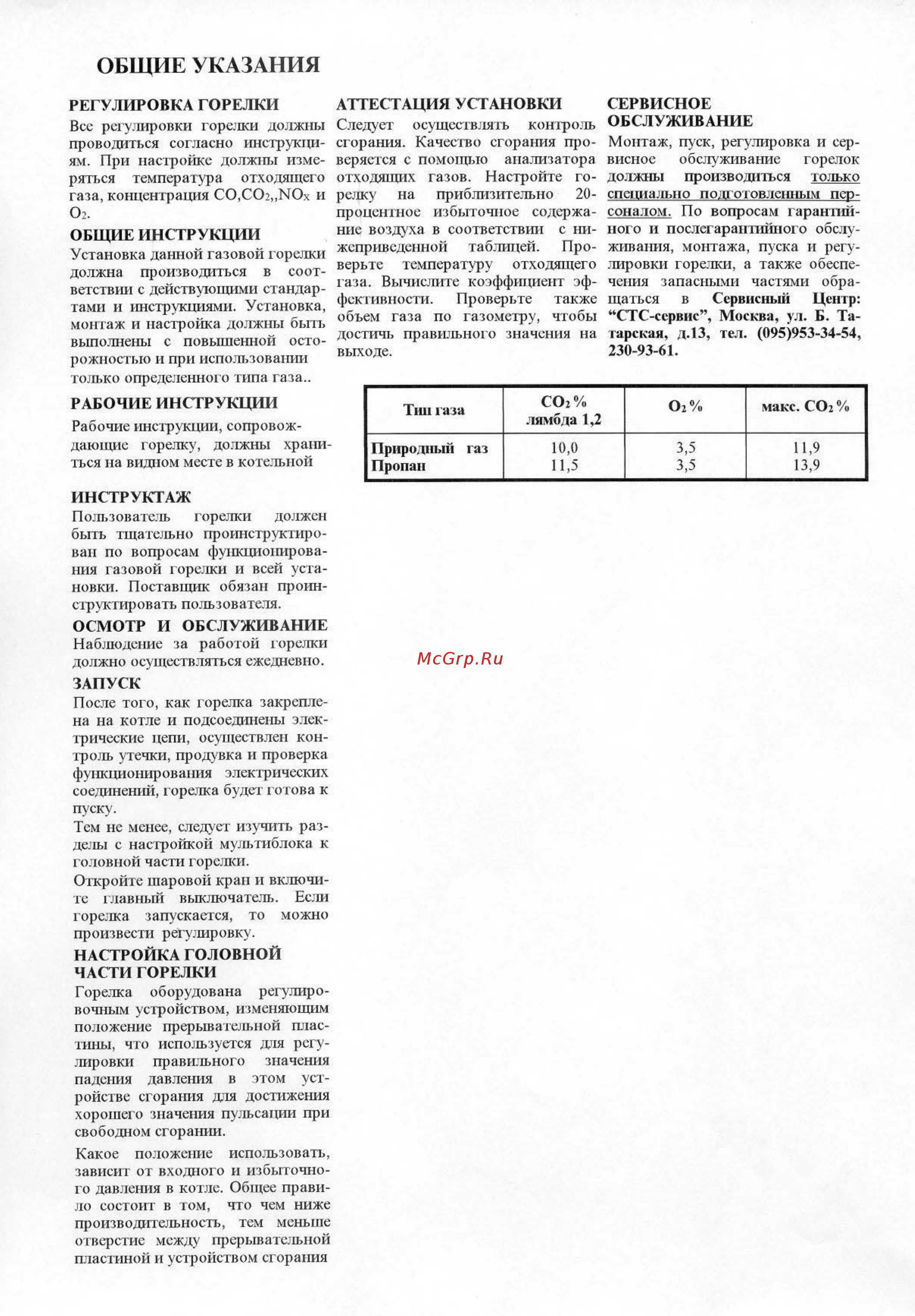

13 ОБЩИЕ УКАЗАНИЯ РЕГУЛИРОВКА ГОРЕЛКИ АТТЕСТАЦИЯ УСТАНОВКИ Все регулировки горс тки должны проводиться согласно инструкци ям При настройке должны изме ряться температура отходящего i ан концент рация CO CO NOx и Оз Следует о существ тять контроль сгорания Качество сгорания про вернется с помощью анализатора отходящих газов Настройте горелку на приблизительно 20ироцентное избыточное содержа ние воздуха в соответствии с нижспрнведсшюй таблицей Про верьте температуру отходящего гача Вычислите коэффициент эф фективности Проверьте также объем газа по газометру чтобы достичь правильного значения на выходе ОБЩИЕ ИНСТРУКЦИИ Установка данной газовой горелки должна производиться в соот ветствии с действующими стандар тами и инструкциями Установка монтаж и настройка должны быть выполнены с повышенной осто рожностью и при использовании только определенного типа газа РАБОЧИЕ ИНСТРУКЦИИ Рабочие инструкций сопровож дающие горелку должны xpaini ться на видном месте в котельной ИНСТРУКТАЖ Пользователь горелки должен быть тщательно проинструктиро ван по вопросам функционирова ния газовой горелки и всей уста новки Поставщик обязан проинструктиров ать поль зов ателя ОСМОТР И ОБСЛУЖИВАНИЕ Наблюдение за работой горенки должно осуществляться ежедневно ЗАПУСК После того как горелка закрепле на на котле и подсоединены элек трические цепи осуществлен кон троль утечки продувка и проверка функционирования электрических соединений горелка будет готова к тоску Тем нс менее следует изучить раз делы с настройкой мулыиблока к головной части горелки Откройте шаровой крап и включи те главный выключатель Если горелка запускается то можно произвести регулировку НАС ТРОЙКА ГОЛОВНОЙ ЧАСТИ ГОРЕЛКИ Горелка оборудована регулиро вочным устройством изменяющим положение прерыватсльной пласгины что используется для регу лировки правильного значения падения давления в этом уст ройстве сгорания для достижения хорошего значения пульсации при свободном сгорании Какое положение использовать зависит от входши о и избыточно го давления в котле Общее прави ло состоит в том что чем ниже производительность тем меньше отверстие между прерывательной пластиной и устройством сгорания Тип газа Природный газ Пропан СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Моптаж пуск регулировка и сер виспое обслуживание горелок должны производиться только специально подготовленным пер соналом По вопросам гарантий ного и послегарантийного обслу живания монтажа пуска и риулировки горелки а также обеспе чения запасными частями обра щаться в Сервисный Центр СТС сервис Москва ул Б Та тарская д 13 тел 095 953 34 54 230 93 61 СО2 лямбда 1 2 О2 макс СОг 10 0 11 5 3 5 3 5 11 9 13 9
