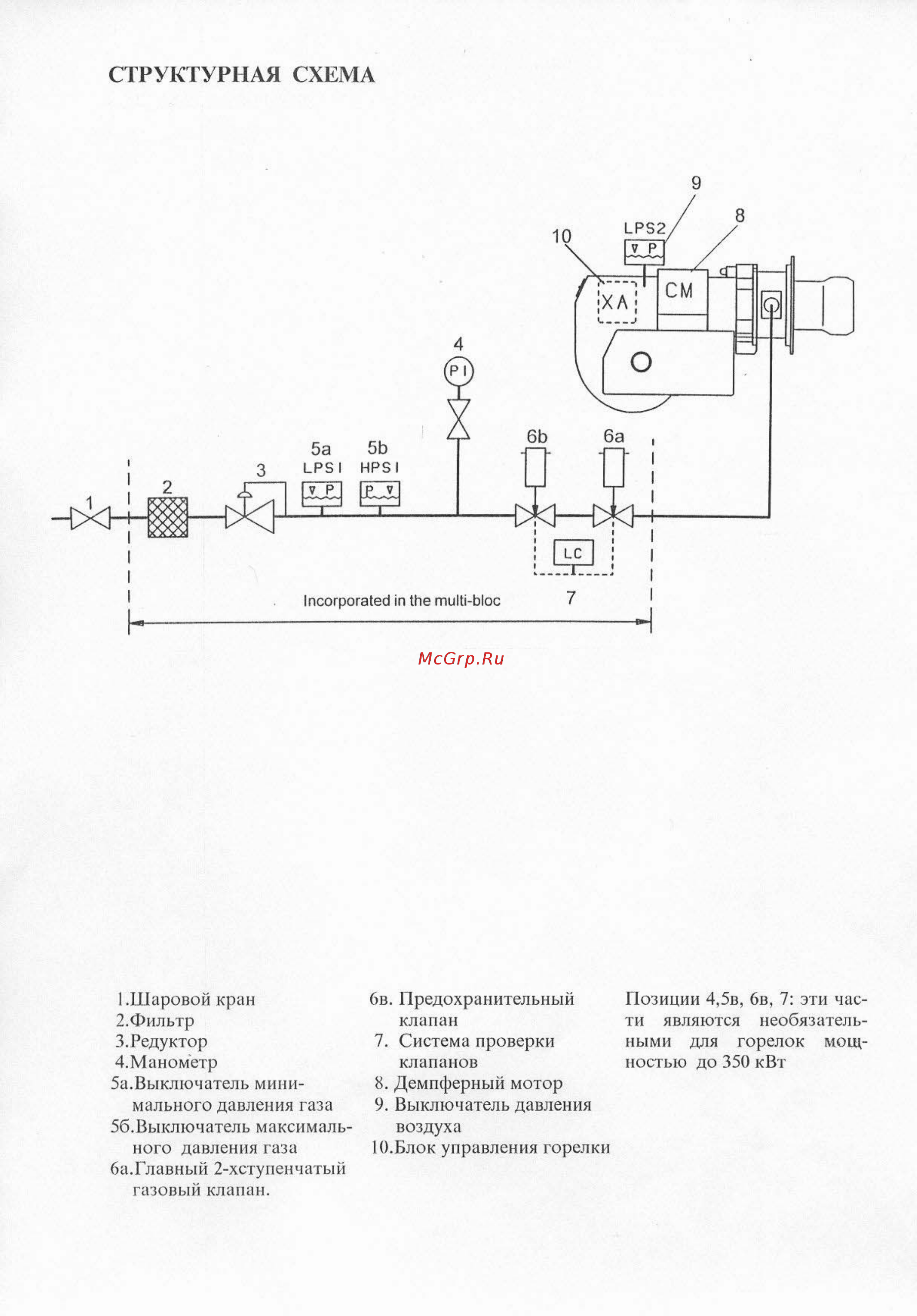

5 СТРУКТУРНАЯ СХЕМА I Шаровой кран 2 Фильтр 3 Редуктор 4 Маномстр 5а Выключатель мини мального давления газа 56 Выкл ючател ь максимальною давления газа 6а 1 лавный 2 хступенчатый газовый клапан 6в Предохранительный клапан 7 Система проверки клапанов 8 Демпферный мотор 9 Выключатель давления воздуха Ю Блок управления горелки Позиции 4 5н 6в 7 зги час ти являются пеобязатель ними для горелок мощ ностью до 350 кВт
