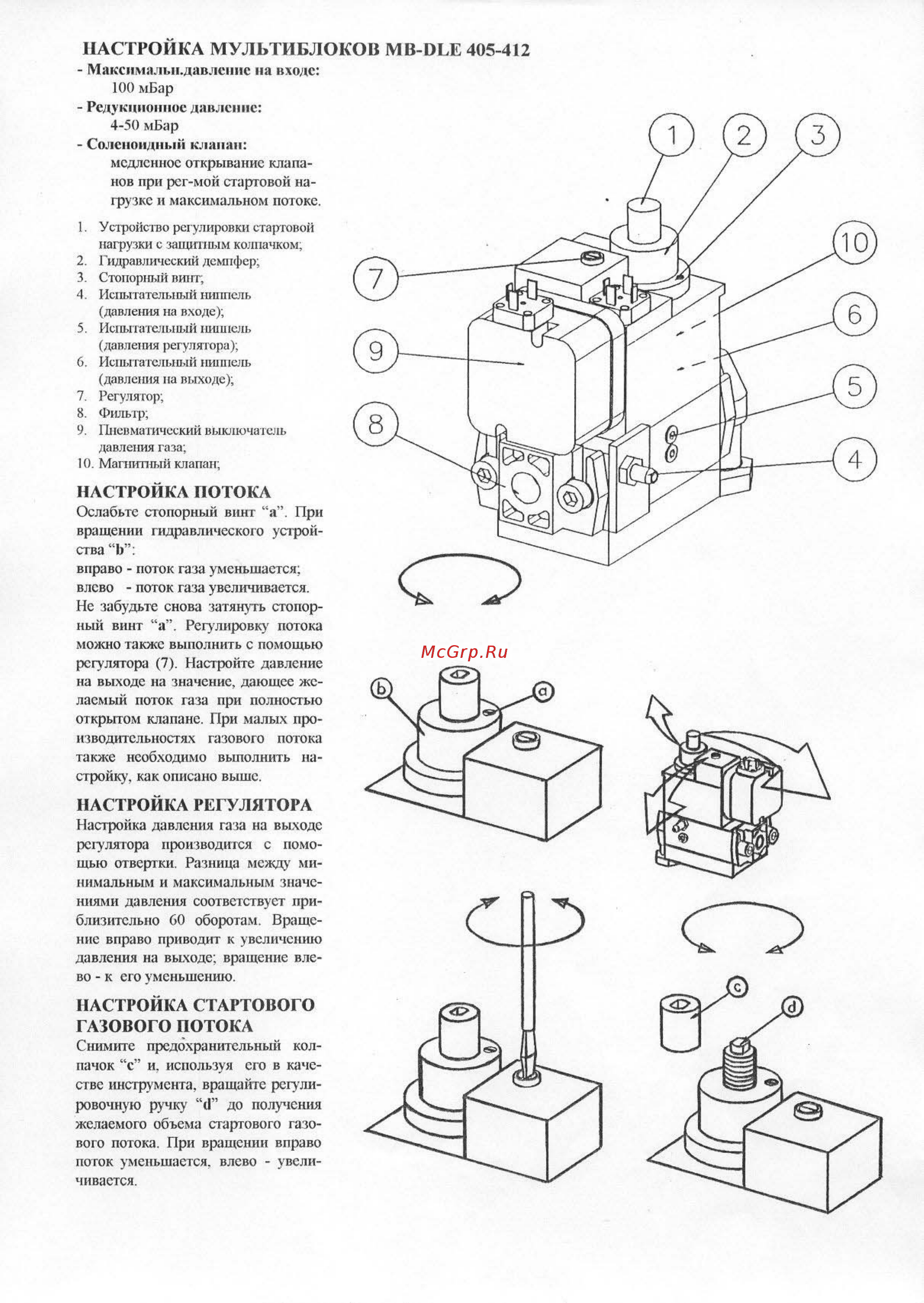

8 НАСТРОЙКА МУЛЬТИБЛОКОВ МВ ПЬЕ 405 412 Максимальищавлсние на входе 100 мБар Редукционное давление 4 50 мБар Соленоидный клапан медленное открывание клапа нов при рег мой стартовой нагрузке и максимальном шноке 1 Устройство регулировки стартовой нагрузки с защитным колпачком 2 Гидравлический демпфер 3 Стопорный винт 4 Испытательный ниппель давления на входе 5 Испытательный шпигель давления регулятора б Испытательный шпигель давтения на выходе 7 Регулятор X Фильтр 9 Пневматический выключатель длвпе ыя газа 10 Маппгпшй клапан НАСТРОЙКА ПОТОКА Ослабьте стопорный винт а При вращении гидравлического устрой ства Ь вправо поток газа уменьшается влево поток газа увеличивается Не забудьте снова затянуть стопор ный винт а Регулировку потока можно также выполнить с помощью регулятора 7 Настройте давление на выходе на значение дающее же лаемый поток гача при полностью открытом клапане При малых про изводительностях газового потока также необходимо выполнить на стройку как описано выше НАСТРОЙКА РЕГУЛЯТОРА Настройка давления газа на выходе регулятора производится с помо щью отвертки Разница между ми нимальным и максимальным значе ниями давления соответствует при близительно 60 оборотам Враще ние вправо приводи к увеличению давления на выходе вращение вле во к его уменьшению НАСТРОЙКА СТАРТОВОГО ГАЗОВОГО ПОТОКА Снимите предохранительный кол пачок с и используя его в каче стве инструмента вращайте регули ровочную ручку Ф до получения желаемого объема сгарювою газо вого потока При вращении вправо поток уменьшается влево увели чивается
