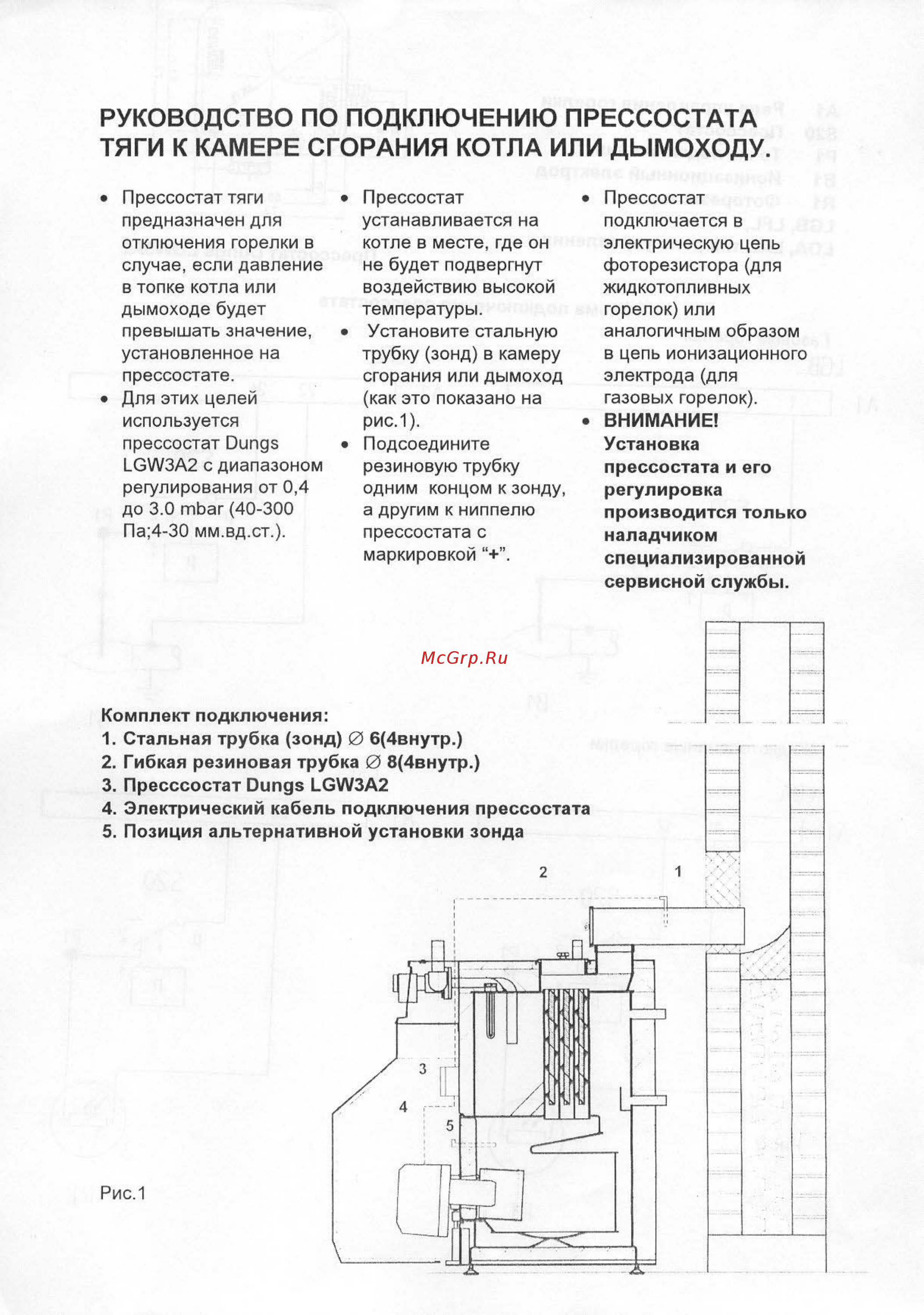

20 РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ ПРЕССОСТАТА ТЯГИ К КАМЕРЕ СГОРАНИЯ КОТЛА ИЛИ ДЫМОХОДУ Прессостат тяги предназначен для отключения горелки в случае если давление в топке котла или дымоходе будет превышать значение установленное на прессостате Для этих целей используется прессостат Dungs LGW3A2 с диапазоном регулирования от 0 4 до 3 0 mbar 40 300 Па 4 30 мм вд ст Прессостат устанавливается на котле в месте где он не будет подвергнут воздействию высокой температуры Установите стальную трубку зонд в камеру сгорания или дымоход как это показано на рис 1 Подсоедините резиновую трубку одним концом к зонду а другим к ниппелю прессостата с маркировкой Комплект подключения 1 Стальная трубка зонд 0 6 4внутр 2 Гибкая резиновая трубка 0 8 4внутр 3 Пресссостат Dungs LGW3A2 4 Электрический кабель подключения прессостата 5 Позиция альтернативной установки зонда Рис 1 Прессостат подключается в электрическую цепь фоторезистора для жидкотопливных горелок или аналогичным образом в цепь ионизационного электрода для газовых горелок ВНИМАНИЕ Установка прессостата и его регулировка производится только наладчиком специализированной сервисной службы
