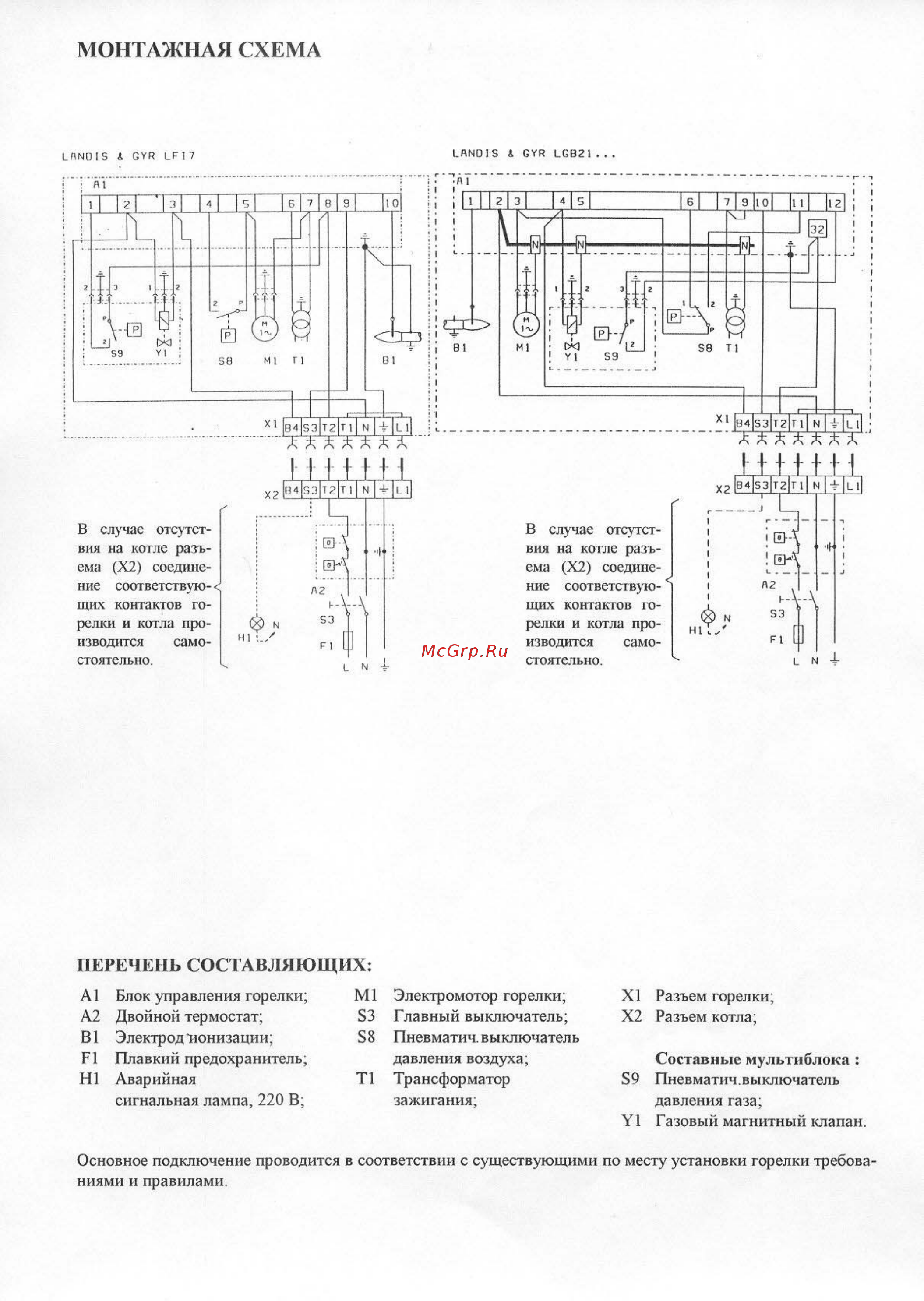

7 МОНТАЖНАЯ СХЕМА В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую щих контактов го релки и котла про изводится само стоятельно В случае отсутст вия на котле разъ ема Х2 соедине ние соответствую щих контактов го релки и котла производится самостоягсльно С ПЕРЕЧЕНЬ СОСТАВЛЯЮЩИХ А1 А2 В1 Р1 III Блок управления горелки Двойной термостат Электрод ионизации Плавкий предохранитель Аварийная сигнальная лампа 220 В М1 53 58 Т1 Электромотор горелки Главный выключатель 11нсвмати ч вы ключател ь давления воздуха Трансформатор зажигания XI Разъем горелки Х2 Разъем котла Составные мультиблока 89 Пнев матич вы ключател ь давления газа У1 Газовый магнитный клапан Основное подключение проводится в соответствии с существующими по месту установки горелки требова ниями и правилами
