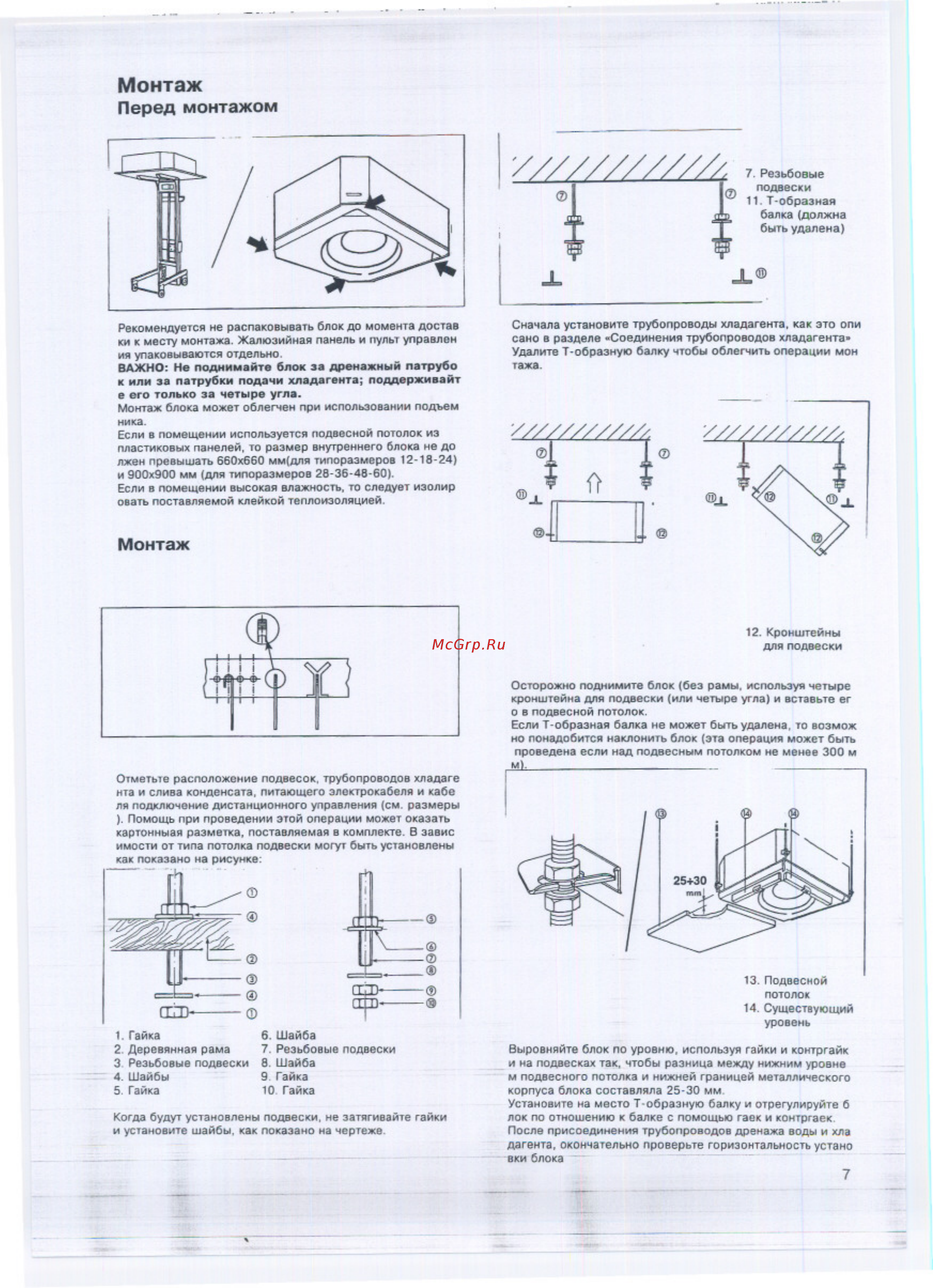

Монтаж Перед монтажом 7 Резьбовые подвески 11 Т образная балка должна быть удалена Рекомендуется не распаковывать блок до момента достав ки к месту монтажа Жалюзийная панель и пулы управлен ия упаковываются отдельно ВАЖНО Не поднимайте блок за дренажный патрубо к или за патрубки подачи хладагента поддерживайт е его только за четыре угла Монтаж блока может облегчен при использовании подъем ника Если в помещении используется подвесной потолок из пластиковых панелей то размер внутреннего блока не до лжен превышать 660x660 мм для типоразмеров 12 18 24 и 900x900 мм для типоразмеров 28 36 48 60 Если в помещении высокая влажность то следует изолир овать поставляемой клейкой теплоизоляцией Сначала установите трубопроводы хладагента как это опи сано в разделе Соединения трубопроводов хладагента Удалите Т образную балку чтобы облегчить операции мон тажа Монтаж 12 Кронштейны для подвески Осторожно поднимите блок без рамы используя четыре кронштейна для подвески или четыре угла и вставьте ег о в подвесной потолок Если Т образная балка не может быть удалена то возмож но понадобится наклонить блок эта операция может быть проведена если над подвесным потолком не менее 300 м ____________ Отметые расположение подвесок трубопроводов хладаге нта и слива конденсата питающего электрокабеля и кабе ля подключение дистанционного управления см размеры Помощь при проведении этой операции может оказать картонныая разметка поставляемая в комплекте В завис имости от типа потолка подвески могут быть установлены как показано на рисунке 13 Подвесной потолок 14 Существующий уровень 1 Гайка 2 Деревянная рама 3 Резьбовые подвески 4 Шайбы 5 Гайка 6 Шайба 7 Резьбовые подвески 8 Шайба 9 Гайка 10 Гайка Когда будут установлены подвески не затягивайте гайки и установите шайбы как показано на чертеже Выровняйте блок по уровню используя гайки и контргайк и на подвесках так чтобы разница между нижним уровне м подвесного потолка и нижней границей металлического корпуса блока составляла 25 30 мм Установите на место Т образную балку и отрегулируйте б лок по отношению к балке с помощью гаек и контргаек После присоединения трубопроводов дренажа воды и хла дагента окончательно проверьте горизонтальность устано вки блока 7
