Carrier 40GKX112W [17/20] Подача свежего воздуха и поступление холодного воздуха в смежное поме

Содержание

• Zone manager 2
• В настоящем руководстве изложены инструкции по управлению с помощью инфракрасного пульта управления инструкции по применению систем дистанционного управления приведены в соответствующих руководствах 2
• В смежное помещение 2
• Внутренний блок сплит кондиционера серии глобал кассет 2
• Инструкции по монтажу как внутреннего так и наружного блоков приведены в руководствах по каждому блоку 2
• Конфигурация системы эксплуатационные испытания обслуживание 2
• Пульт дистанционного group controller 2
• Размеры и вес технические характеристики общие сведения следует избегать монтаж соединения хладагента электрические соединения электрическая схема подача свежего воздуха и поступление охлажденного воздуха 2
• Содержание 2
• Страница 2 3 4 5 6 6 8 9 10 11 12 13 14 15 2
• Управления 2
• Этот блок может управляться с помощью инфракрасного пульта дистанционного управлени я или группового контроллера group controller компании карриер некоторые блоки могут также применяться с системой дистанционного управления зонный регулятор zone manager компании керриер 2
• 2 40скх 012 018 024 3
• Размеры и вес 3
• Скх 012 018 024 028 026 048 060 3
• Модели только охлаждение тепловой насос 4
• Модель 4
• Таблица 1 номинальные данные 4
• Таблица 2 сечение проводов соединительных кабелей между наружным и внутренним блоками 4
• Таблица 3 технические характеристики электронагревателей если установлены _____ ______ __________________ _____ ______________________ 4
• Тепловой насос только охлаждение 4
• Технические характеристики 4
• Энергопотребление энергопотребление 4
• Таблица 4 поставляемые материалы 5
• Таблица 5 эксплуатационные пределы 5
• Все материалы используемые для изготовления и упаковки оборудования являются эк 6
• Кого напряжения еес 73 23 и электромагнитной совместимости еес 89 336 6
• Монтаж кондиционера 6
• Общие сведения 6
• Ологически безопасными и допускающими повторное использование 6
• Он не может применят 6
• Предупреждение отключайте электропитание при любых работах по обслуживанию блока или перед доступ ом к любым внутренним частям 6
• Ься в прачечных и помещениях где работают с водяным паром по давлением 6
• Эти инструкции следует прочитать полностью до начала монтажа кондиционера рассматриваемые блоки удовлетворяют действующим нормативам по устройствам низ 6
• Выбор места для монтажа блока 7
• Места которые следует избегать 7
• Примечание 7
• Рекомендации 7
• Таблица 6 принадлежности 7
• English 8
• Избегайте 8
• Внимание перекрывайте выходы воздуха только так как показано на чертеже 9
• Избегайте 9
• Набор приспособлений 9
• Предупреждение для перекрытия 1 или 2 выходов воздуха используйте специальный 9
• ____________ 10
• Монтаж 10
• Перед монтажом 10
• Монтаж 11
• Дозаправка хладагентом 12
• Присоединение трубопроводов к блоку 12
• Присоединение трубопроводов хладагента 12
• Проверка 12
• Развальцовывание концов труб 12
• Конфигурация системы 13
• Электрические соединения 13
• R с у о u041b 2 51 52 14
• Св 11 14
• 1 л i г a i v тт 15
• Кондиционер только с охлаждением или с тепловым насосом 15
• Всасывающая решетка 17
• Подача свежего воздуха и поступление холодного воздуха в смежное поме 17
• Щение 17
• Диаграмма подачи охлажденного воздуха в соседнее помещение закрыта одна сторона 18
• Подача охлажденного воздуха в соседнее помещение 18
• Подача свежего воздуха 18
• Конфигурация дистанционного управления 19
• Конфигурация дистанционного управления и эксплуатационный тест 19
• Нъп 19
• Эксплуатационный тест 19
• Обслуживание 20
• Очистка фильтра 20
• Памятка для пользователя 20

Похожие устройства

• Carrier 40GKX118W Инструкция по эксплуатации
• Carrier 40GKX118W Инструкция по монтажу
• Carrier 40GKX124W Инструкция по эксплуатации
• Carrier 40GKX124W Инструкция по монтажу
• Carrier 40GKX128W Инструкция по эксплуатации
• Carrier 40GKX128W Инструкция по монтажу
• Carrier 40GKX136W Инструкция по эксплуатации
• Carrier 40GKX136W Инструкция по монтажу
• Carrier 40GKX148W Инструкция по эксплуатации
• Carrier 40GKX148W Инструкция по монтажу
• Carrier 40GKX160W Инструкция по эксплуатации
• Carrier 40GKX160W Инструкция по монтажу
• Carrier 38AUZA07 Инструкция по эксплуатации
• Carrier 38AUZA07 Инструкция по монтажу
• Carrier 38AUZA08 Инструкция по эксплуатации
• Carrier 38AUZA08 Инструкция по монтажу
• Carrier 38AUZA12 Инструкция по эксплуатации
• Carrier 38AUZA12 Руководство по обслуживанию
• Carrier 38AUZA14 Инструкция по эксплуатации
• Carrier 38AUZA14 Руководство по обслуживанию

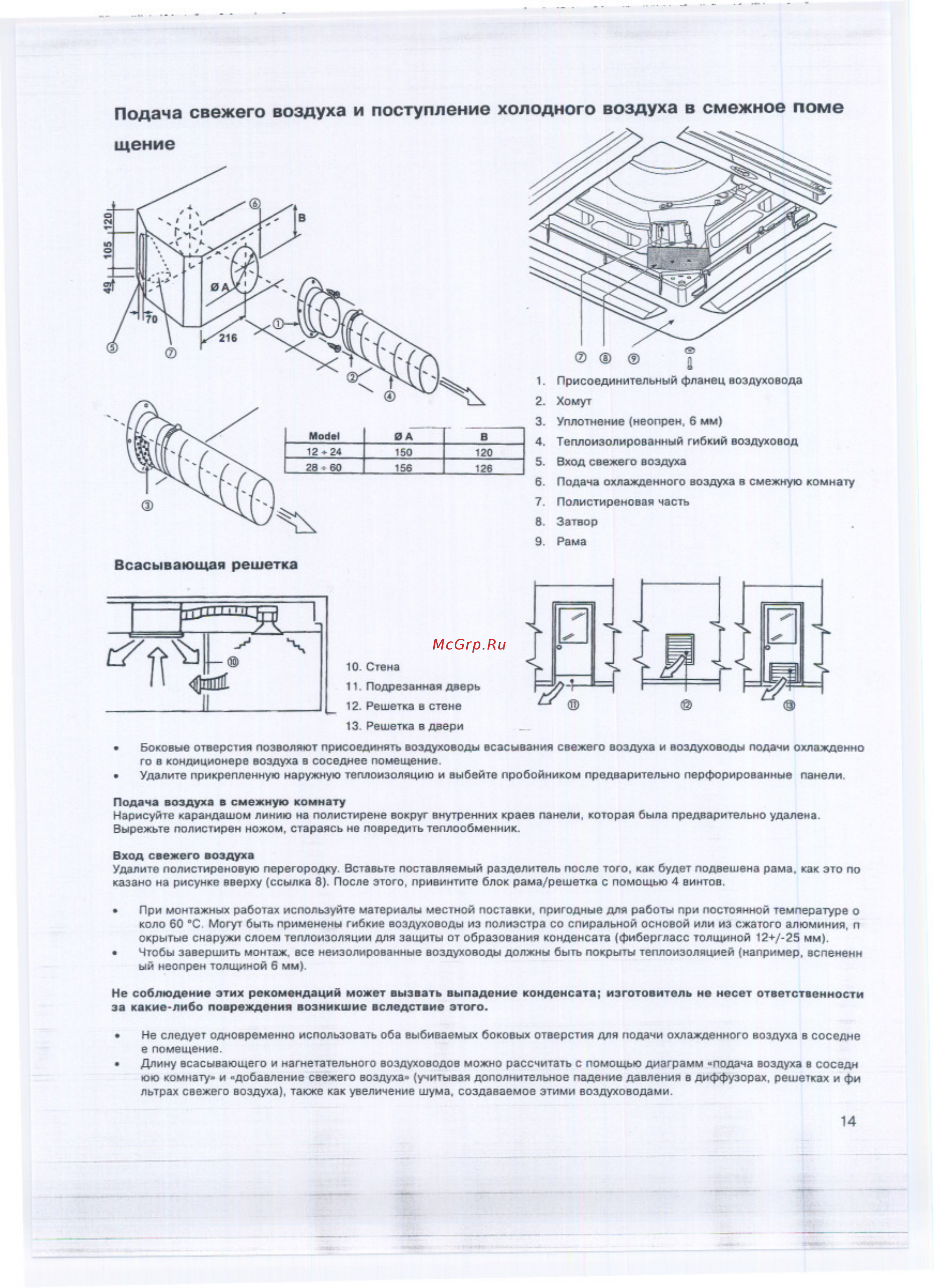

Подача свежего воздуха и поступление холодного воздуха в смежное поме щение Присоединительный фланец воздуховода Хомут Уплотнение неопрен 6 мм 4 Теплоизолированный гибкий воздуховод 5 Вход свежего воздуха 6 Подача охлажденного воздуха в смежную комнату 7 Полистиреновая часть 8 Затвор 9 Рама Всасывающая решетка 10 Стена 11 Подрезанная дверь 12 Решетка в стене 13 Решетка в двери Боковые отверстия позволяют присоединять воздуховоды всасывания свежего воздуха и воздуховоды подачи охлажденно го в кондиционере воздуха в соседнее помещение Удалите прикрепленную наружную теплоизоляцию и выбейте пробойником предварительно перфорированные панели Подача воздуха в смежную комнату Нарисуйте карандашом линию на полистирене вокруг внутренних краев панели которая была предварительно удалена Вырежьте полистирен ножом стараясь не повредить теплообменник Вход свежего воздуха Удалите полистиреновую перегородку Вставьте поставляемый разделитель после того как будет подвешена рама как это по казано на рисунке вверху ссылка 8 После этого привинтите блок рама решетка с помощью 4 винтов При монтажных работах используйте материалы местной поставки пригодные для работы при постоянной температуре о коло 60 С Могут быть применены гибкие воздуховоды из полиэстра со спиральной основой или из сжатого алюминия п скрытые снаружи слоем теплоизоляции для защиты от образования конденсата фибергласс толщиной 12 25 мм Чтобы завершить монтаж все неизолированные воздуховоды должны быть покрыты теплоизоляцией например вспененн ый неопрен толщиной 6 мм Не соблюдение этих рекомендаций может вызвать выпадение конденсата изготовитель не несет ответственности за какие либо повреждения возникшие вследствие этого Не следует одновременно использовать оба выбиваемых боковых отверстия для подачи охлажденного воздуха в соседне е помещение Длину всасывающего и нагнетательного воздуховодов можно рассчитать с помощью диаграмм подача воздуха в соседи юю комнату и добавление свежего воздуха учитывая дополнительное падение давления в диффузорах решетках и фи льтрах свежего воздуха также как увеличение шума создаваемое этими воздуховодами 14
