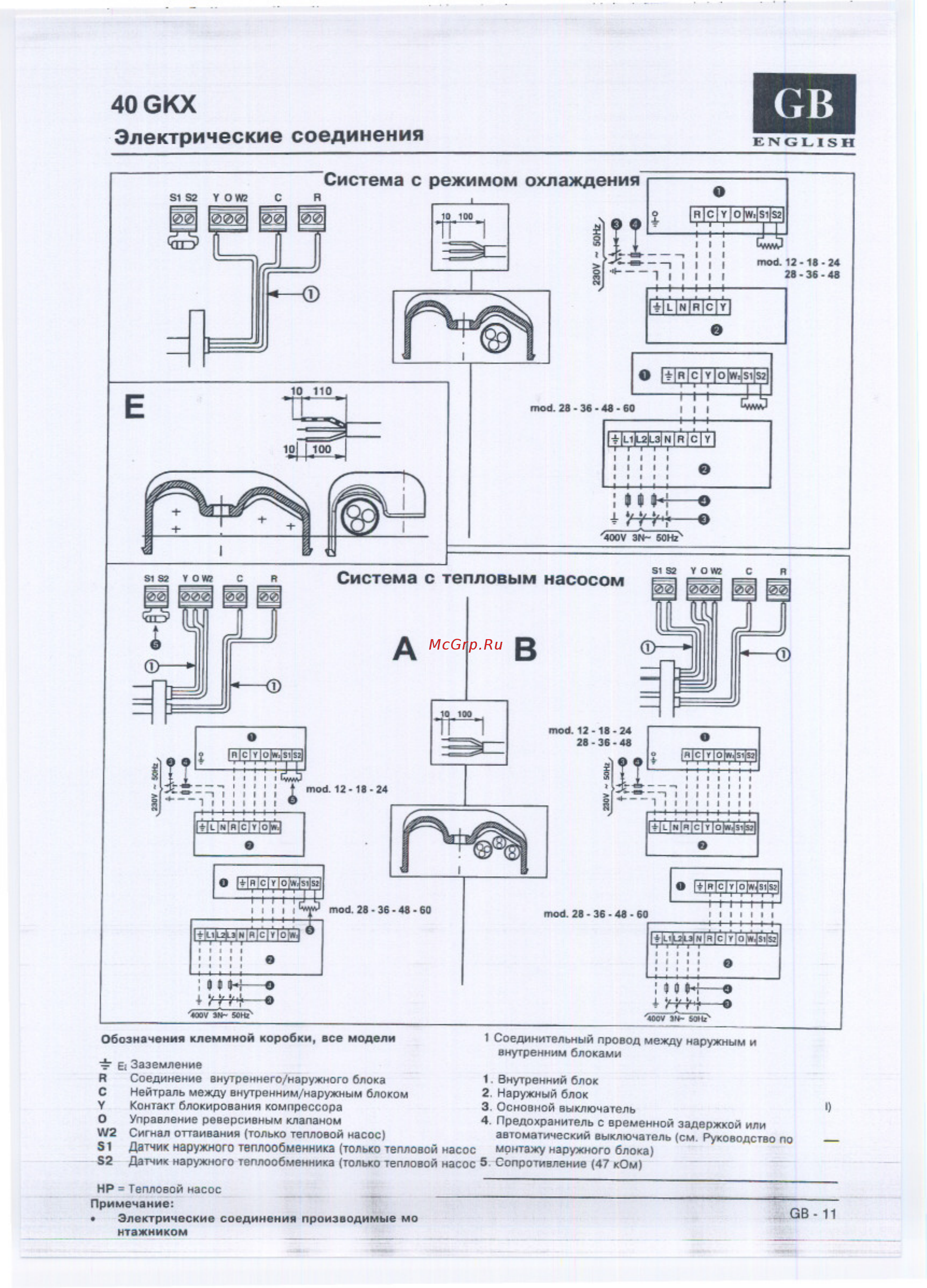

Обозначения клеммной коробки все модели 1 Соединительный провод между наружным и внутренним блоками Е Заземление R Соединение внутреннего наружного блока 1 Внутренний блок С Нейтраль между внутренним наружным блоком 2 Наружный блок У Контакт блокирования компрессора 3 Основной выключатель о Управление реверсивным клапаном 4 Предохранитель с временной задержкой или Л 2 Сигнал оттаивания только тепловой насос автоматический выключатель см Руководство по 51 Датчик наружного теплообменника только тепловой насос монтажу наружного блока 52 Датчик наружного теплообменника только тепловой насос 5 Сопротивление 47 кОм НР Тепловой насос Примечание Электрические соединения производимые мо нтажником СВ 11
