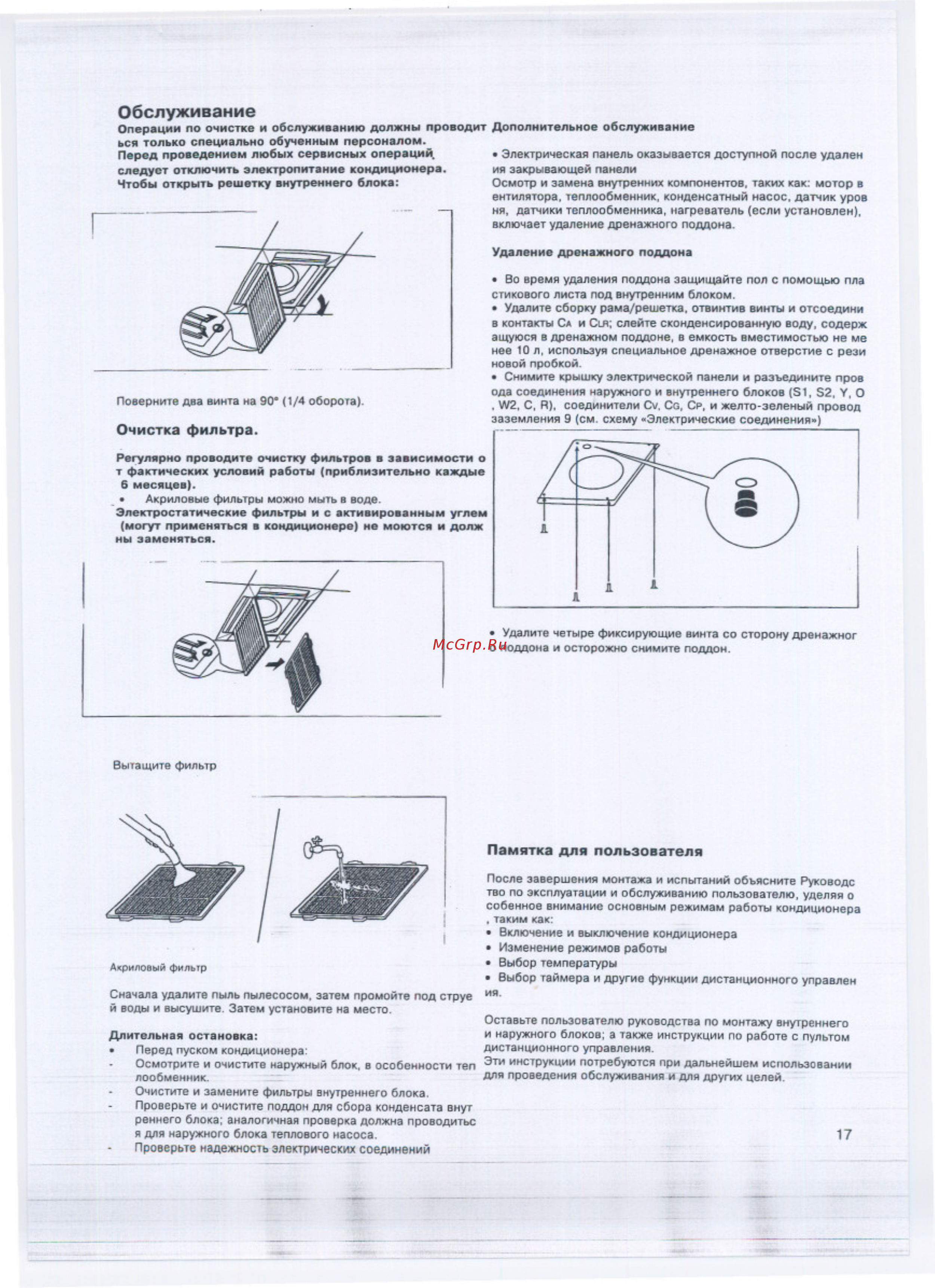

Обслуживание Операции по очистке и обслуживанию должны проводит Дополнительное обслуживание ься только специально обученным персоналом Перед проведением любых сервисных операций Электрическая панель оказывается доступной после удален следует отключить электропитание кондиционера ия закрывающей панели Чтобы открыть решетку внутреннего блока Осмотр и замена внутренних компонентов таких как мотор в ентилятора теплообменник конденсатный насос датчик уров ня датчики теплообменника нагреватель если установлен включает удаление дренажного поддона Удаление дренажного поддона Во время удаления поддона защищайте пол с помощью пла стикового листа под внутренним блоком Удалите сборку рама решетка отвинтив винты и отсоедини в контакты СА И СШ слейте сконденсированную воду содерж ащуюся в дренажном поддоне в емкость вместимостью не ме нее 10 л используя специальное дренажное отверстие с рези новой пробкой Снимите крышку электрической панели и разъедините пров ода соединения наружного и внутреннего блоков Э1 Э2 У О W2 С R соединители СУ СО СР И желто зеленый провод заземления 9 см схему Электрические соединения Поверните два винта на 90е 1 4 оборота Очистка фильтра Регулярно проводите очистку фильтров в зависимости о т фактических условий работы приблизительно каждые 6 месяцев Акриловые фильтры можно мыть в воде Электростатические фильтры и с активированным углем могут применяться в кондиционере не моются и долж ны заменяться Удалите четыре фиксирующие винта со сторону дренажног о поддона и осторожно снимите поддон Вытащите фильтр Памятка для пользователя Акриловый фильтр Сначала удалите пыль пылесосом затем промойте под струе й воды и высушите Затем установите на место Длительная остановка Перед пуском кондиционера Осмотрите и очистите наружный блок в особенности теп лообменник Очистите и замените фильтры внутреннего блока Проверьте и очистите поддон для сбора конденсата внут раннего блока аналогичная проверка должна проводитьс я для наружного блока теплового насоса Проверьте надежность электрических соединений После завершения монтажа и испытаний обьясните Руховодс тво по эксплуатации и обслуживанию пользователю уделяя о собенное внимание основным режимам работы кондиционера таким как Включение и выключение кондиционера Изменение режимов работы Выбор температуры Выбор таймера и другие функции дистанционного управлен ия Оставьте пользователю руководства по монтажу внутреннего и наружного блоков а также инструкции по работе с пультом дистанционного управления Эти инструкции потребуются при дальнейшем использовании для проведения обслуживания и для других целей 17
